东莞市海派自动化科技有限公司 DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD 电话： 0769-84966029 传真： 0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园 34 4. 轴最 大速度： 设备工作时运动轴的最大运行速度。 5. 轴 编 码 器 输 出 ： 电 机 轴 所 转 一 圈 的 脉 冲 指 令 量 ， 此 数 值 与 伺 服 驱 动 器 所 设…
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
33
图
4- 14
后段扫码
5.1.12.
设备电机参数
图 4- 15 电机参数
1. 轴是否禁用：勾选后设备运动轴无法使用。
2. 轴加速度：电机轴提速时间，时间越短提速越快，但设备运行时抖动也会
相对的加大。
3. 轴减速度：电机轴减速速时间，时间越短提速越快，但设备运行时抖动也
会相对的加大。
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
34
4. 轴最大速度：设备工作时运动轴的最大运行速度。
5. 轴编码器输出：电机轴所转一圈的脉冲指令量，此数值与伺服驱动器所设
脉冲指令量相同，操作人员不可随意更改。
6. 导程：电机轴转动一圈的长度及行程距离。
7. 轴软限位(左)：运动轴过原点后的行程。
8. 轴右限位(右)：运动轴的最大行程位置。
9. 轴回原点速度：设备复位时轴的动作速度，数值越大动作越快。
10. 脉冲方式：电机旋转脉冲方式。选择错误电机无法旋转。
11. 回原信号电平：设备轴回原点信号电平及是 0V 或 24V 有效
12. 宽窄右限位：轨道宽度调节的最大位置。
13. 通道:为运动轴是运动控制卡的第几个输出通道。此通道不可随意更改。
14. 报警开关：运动轴驱动器输出的报警信号，暂无。
15. 报警电平：运动轴驱动器输出的报警电平，暂无。
16. 禁用 Z/U 轴：勾选此项后设备此轴在运动过程中不可使用。

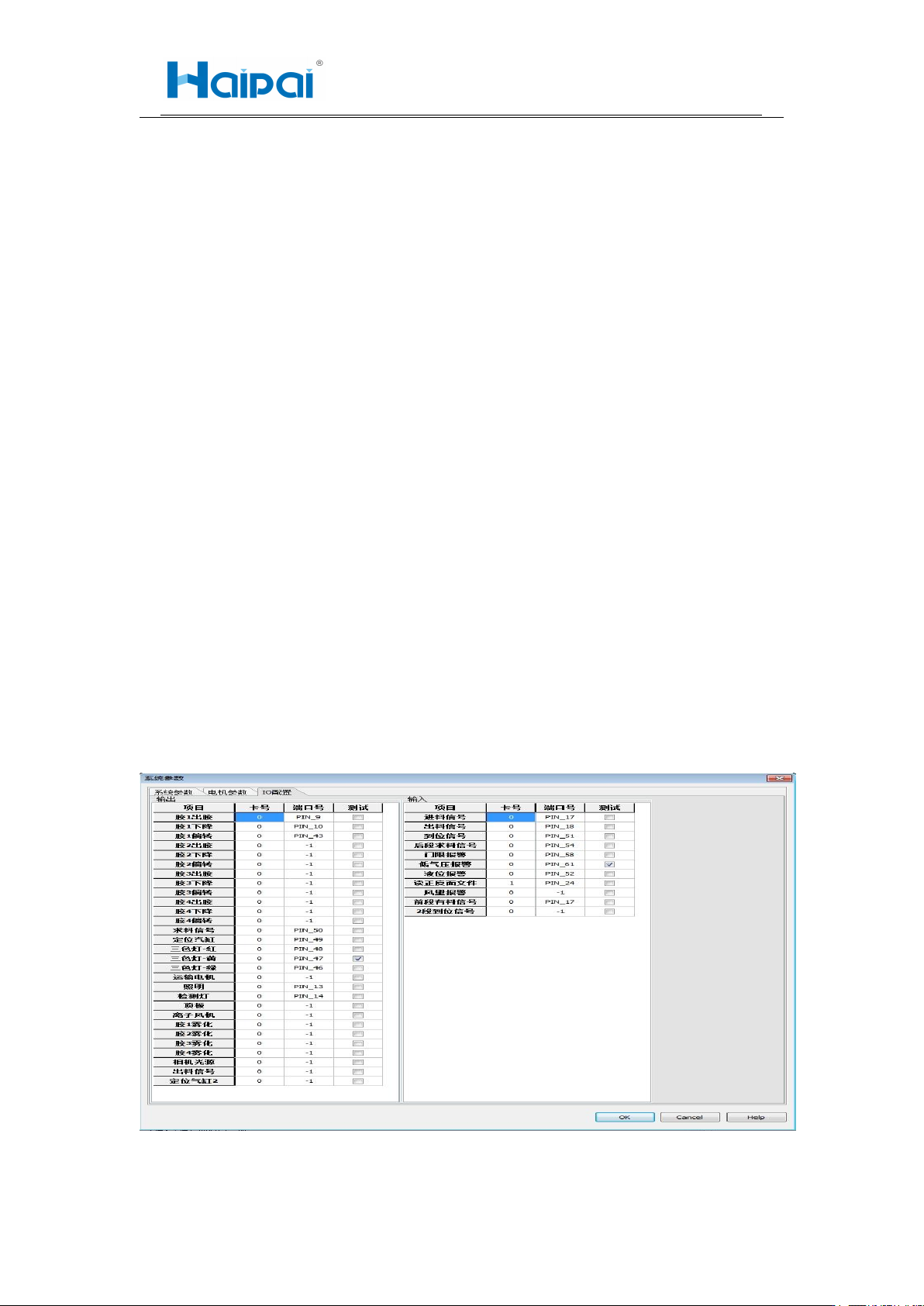

5.1.13. IO
测试
IO 测试是用来检测设备各处信号是否正常，在设备出现故障的时候可以打
开 IO 功能对设备各处信号进行测试，以方便设备维护人员对设备进行检修。如：
图 3- 6 所示。在此界面可对输入输出信号进行测试。
图 4- 16I/O 参数
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
35

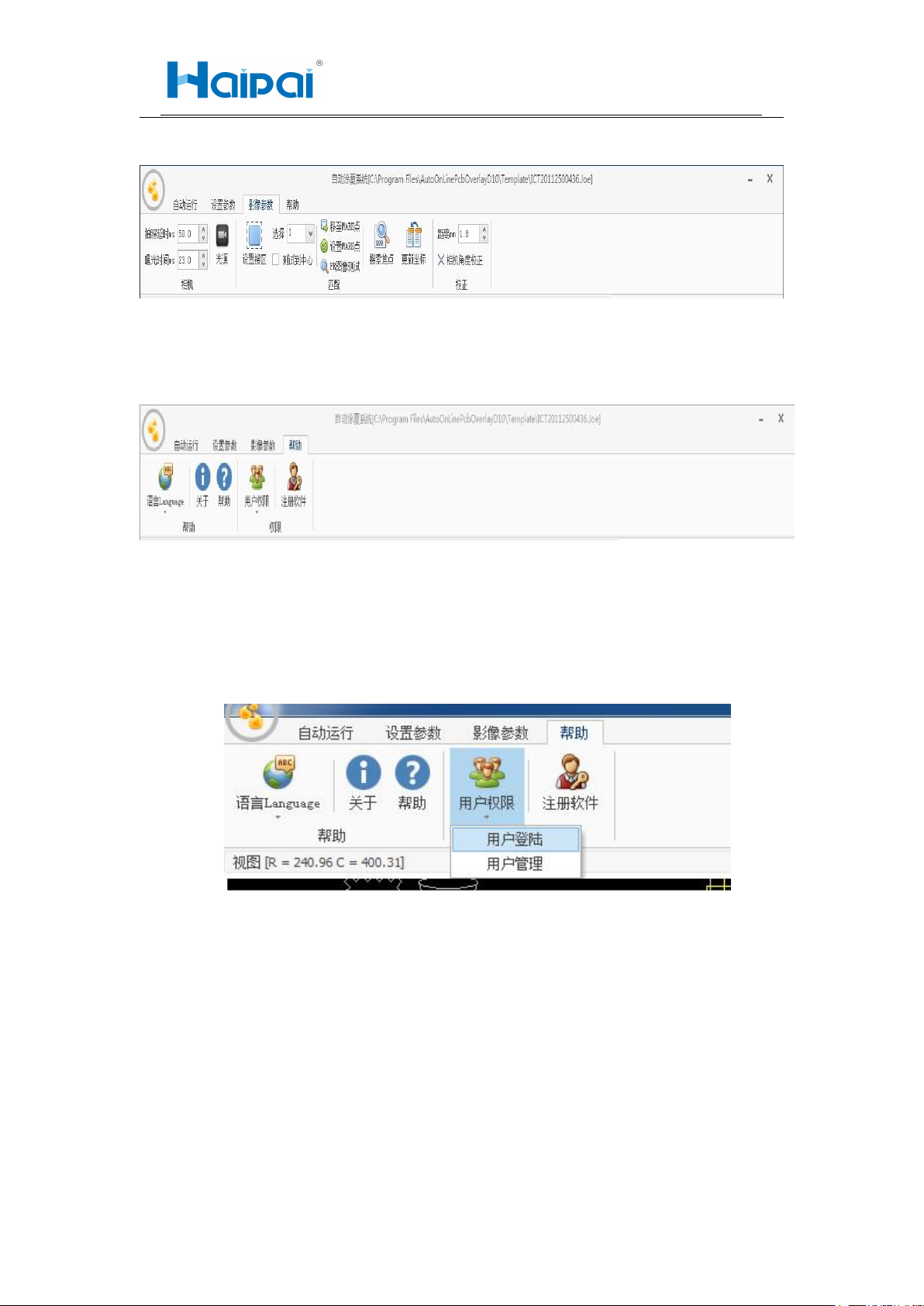

5.1.14. 影像参数
图
4- 17
影像参数
5.1.15.
帮助
图 4- 18 帮助
1. 语言：本涂覆系统使用中英双语言版本，可根据用户需求自行切换，切换
后重启软件即可。。
2. 用户权限：点击此按钮可在一下选择用户登录或用户管理。
图
4- 19
用户权限
3. 修改密码：点击此按钮可以对本系统“操作员”“技术员”“管理员”的权
限密码进行一个修改。
4. 注册软件：在使用此系统之前本系统需要得到注册权限，设备在出厂之前
已经注册过一段时间，如注册时间到期，打开此系统时会自动弹出注册对
话框，到时烦请联系设备厂商进行一个权限注册即可。如遇特殊情况可点
击此处进行提前注册，界面右下角可查看剩余天数。
