5. 门限：位于设备前门左边框处用于设备运行时以防操作人员打开门后
发生安全事故。
6. 低压：本设备具备低气压报警功能，气压传感器位于设备总气源处的
数显气压表。
7. 液位：设备在接入称重设备，也就是设备所配的电子秤给出的一个少
胶报警。
8. X 轴原点：位于 X 轴左方的一个原点信号。
9. Y 轴原点：位于 Y 轴前方的一个原点信号。
10. Z 轴原点：位于 Z 轴上方的一个原点信号。
11. T 轴原点：本机无
12. U 轴原点：位于 U 轴前方的一个原点信号。
13. K 轴原点：轨道调宽原点信号。
14. X/Y/Z 轴报警：本机无
15. 定位 NC：输送轨道上定位阻挡气缸信号，NC 为断开状态。
16. 求板 NC:本机发出的求板信号，NC 为断开状态。
17. 顶板 NC:设备的顶板开关，NC 为断开状态。
18. 输送 NC:设备的输送开关，NC 为断开状态。
5.1.23.
扫码器的安装与使用
设备在加装扫码器的情况下，设备运行过程中可配合使用扫码器对产品信
息进行记录。扫码器可记录所加工产品治具码和每个产品码，下面是介绍扫码
器如何配合本涂覆设备对产品加工信息的记录。
图 4- 27 扫码枪
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
40
5.1.23.1.1. 本地 IP 网段设置
将扫码器连接到设备工控机后，在电脑桌面右下角右击网络连接图标后，
点击打开网络和共享中心。
图 4- 28 网络共享中心
进入网络共享中心后点击更改设备器设置
图 4- 29 设备器设置
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
41

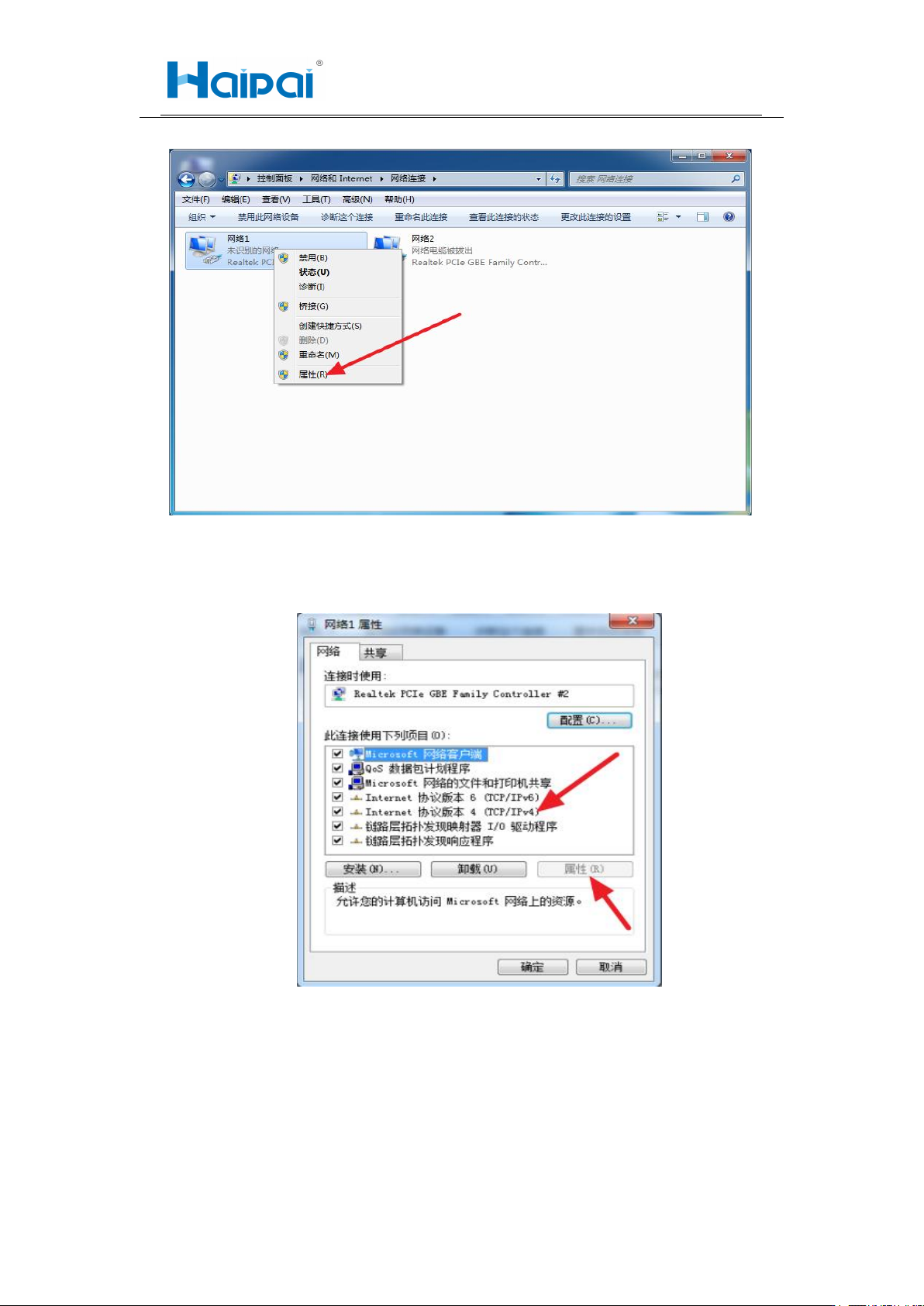

点击输入网络端口界面，然后右击端口后点击属性。
图 4- 30 端口属性
点击属性后界面切换到网络属性界面，然后选择“协议版本 4”后点击属
性。
图 4- 31 协议属性
点击属性后界面切换到 IP 地址设置界面，设置 IP 地址为：
192.168.3.**，IP 地址必须与扫码枪 IP 地址在一个网段内，及 IP 前三位必须
一样，包括在使用 Mes 系统的时候也是一样，及本地 IP，扫码器 IP，与 Mes
IP 的需在一个网段上。
IP 设置完毕后点击 OK 关闭窗口。
