HP-830选择性涂覆机操作手册及保养说明书.pdf - 第56页
东莞市海派自动化科技有限公司 DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD 电话： 0769-84966029 传真： 0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园 55 图 5- 2 文件的新建 点击 完 新 建 按钮 后 会 弹出 对 话 框 如图 4-4 所 示， 提 示 输入 一 个 文 件名 ， 输 入完成点击“OK”按钮。 图 5- 3 输入文件…
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
54
六、 轨迹编辑

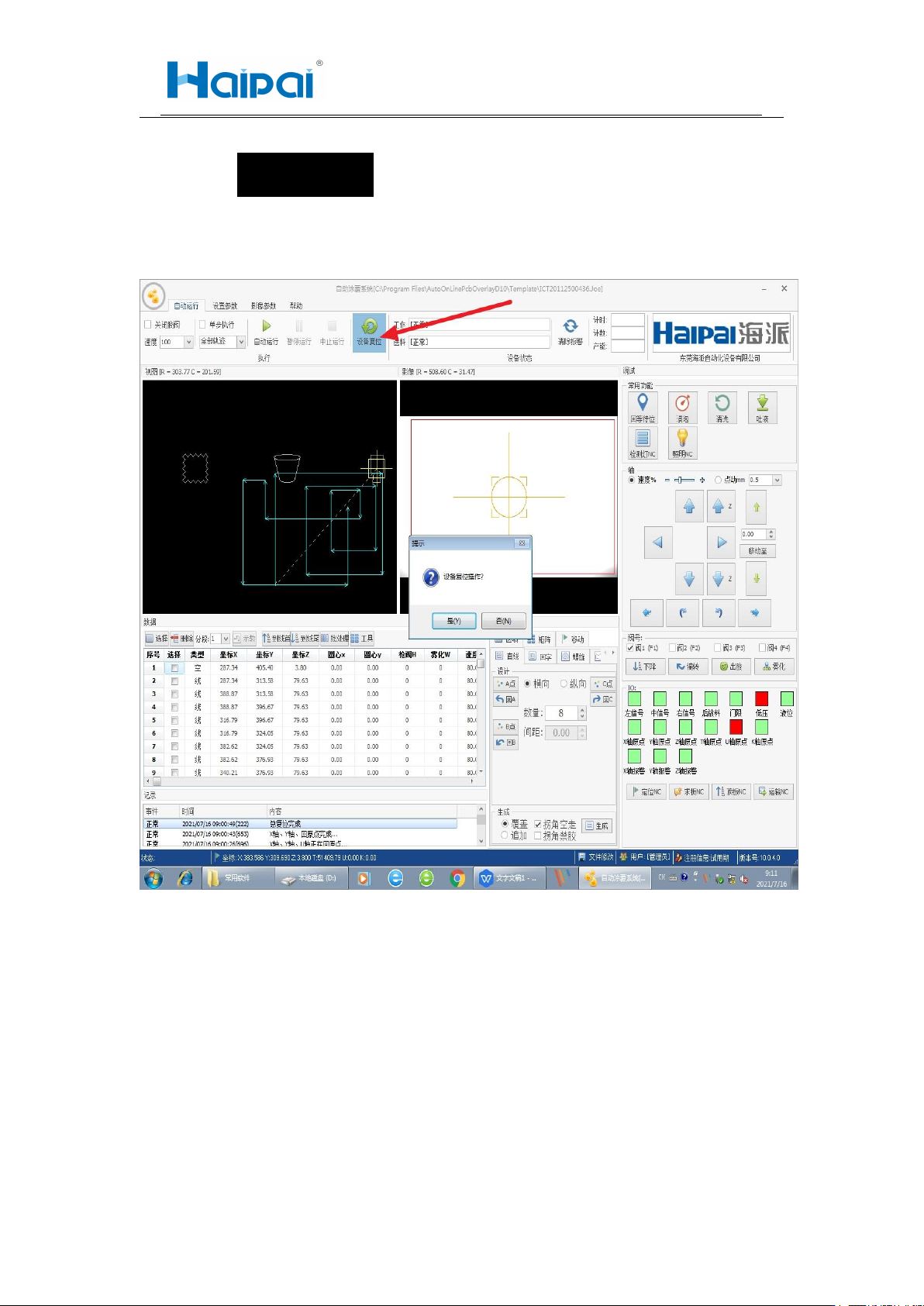

6.1.1. 总复位
图
5- 1
总复位
在设备断电重新上电启动后要对设备进行一次归零动动作即“设备复位”
动作，要进行此动作点击复位按钮即可。

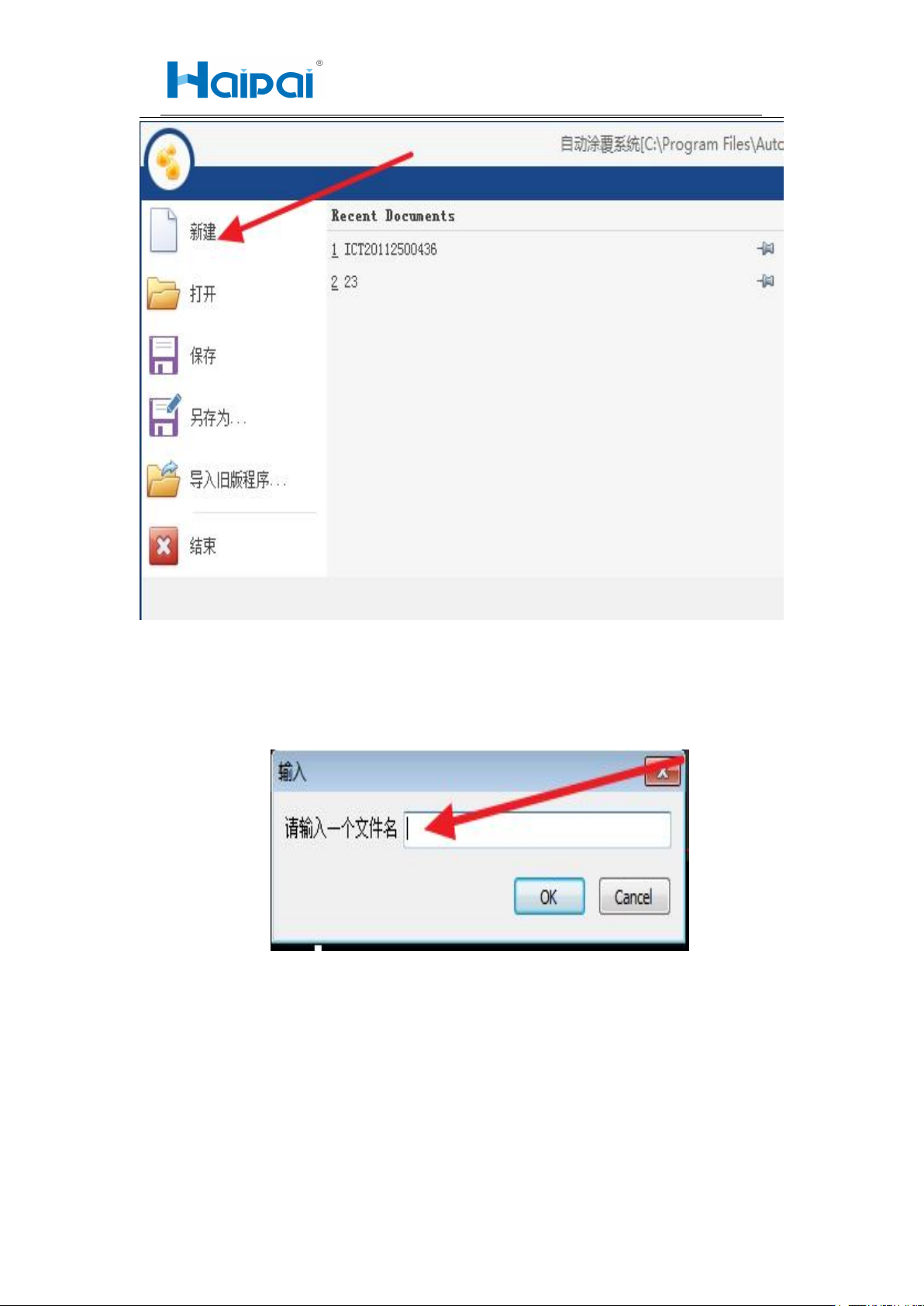

6.1.2. 新建文件
点击左上角软件图标会弹出对话框点击新建按钮如：图 4-3 所示
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
55
图
5- 2
文件的新建
点击完新建按钮后会弹出对话框如图 4-4 所示，提示输入一个文件名，输
入完成点击“OK”按钮。
图 5- 3 输入文件名

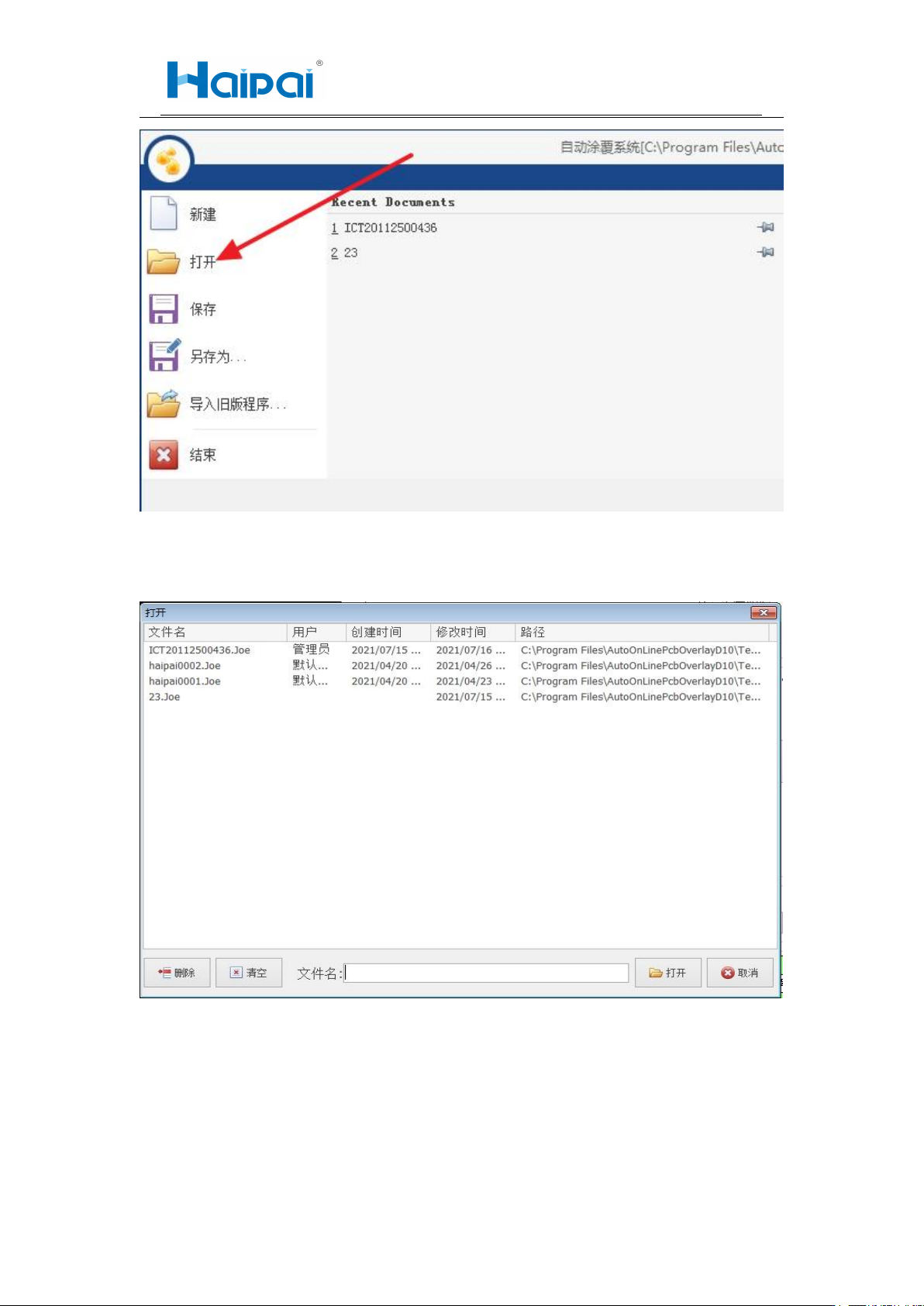

6.1.3. 打开新建文件
点击左上角软件图标弹出对话框。
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
56
图 5- 4 文件的打开
点 击 打 开 按 钮 在 文 件 夹 里 找 到 之 前 新 建 的 文 件 名 ， 点 击 打 开 。
图 5- 5 文件选择
打开新建的文件之后枪阀的实时位置就会在轨迹图像显示区显示出来，会
出现一个十字光标。
