东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
18
高速点胶阀（H-D01S）
阀体型号选择仅供参考，以实际打样为主
特性与优点：非常适合用于微量精密点胶，点胶边界 0.5～1mm,零
残胶量、无滴液关闭，出胶针嘴规格 22-33 针头规格，与 D01 不同
点在于配备了电磁阀，打点速度更快，精度更高
适应粘度范围： 50-2500 CPS
喷涂速度：以实际应用为准, 建议使用 v=100mm/s（根据胶水粘
度）
应用范围：环氧树脂、润滑油、记号墨、溶剂、UV 胶和光固化胶、
粘合剂
使用周期：与压缩空气等因素有关，建议 90 个工作日检查内部耗
材情况，另外，每次使用后需使用配套稀释剂进行管路清洗，
回吸点胶阀（H-D01）
阀体型号选择仅供参考，以实际打样为主
特性与优点：非常适合用于微量精密点胶，最小点胶空间可达到
0.18mm ,零残胶量、无滴液关闭，出胶针嘴规格 22-33 针头规格
适应粘度范围： 50-3000 CPS
喷涂速度：以实际应用为准, 建议使用 v=500mm/s
应用范围：环氧树脂、润滑油、记号墨、溶剂、UV 胶和光固化胶、
粘合剂
使用周期：与压缩空气等因素有关，建议 90 个工作日检查内部耗
材情况，另外，每次使用后需使用配套稀释剂进行管路清洗，
压电阀（H-Y01）
阀体型号选择仅供参考，以实际打样为主
特性与优点：是一款高低粘度通用的高性能喷射阀，. 最小胶量可
小至 1nl，最小线宽 0.20mm,最小单点直径 0.15mm，喷射量可精确
到 1nl，胶点一致性可达 2%，采用非接触式点胶方式，消除 Z 轴运
动，提高了生产效率
适应粘度范围：0-2000000cps
单点最小胶量：1nl
应用范围：环氧树脂、UV 胶、LED 硅胶、红胶、油墨、底漆剂、
TUFFY 胶
使用周期：与压缩空气等因素有关，建议 90 个工作日检查内部耗
材情况，另外，每次使用后需使用配套稀释剂进行管路清洗，
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
19

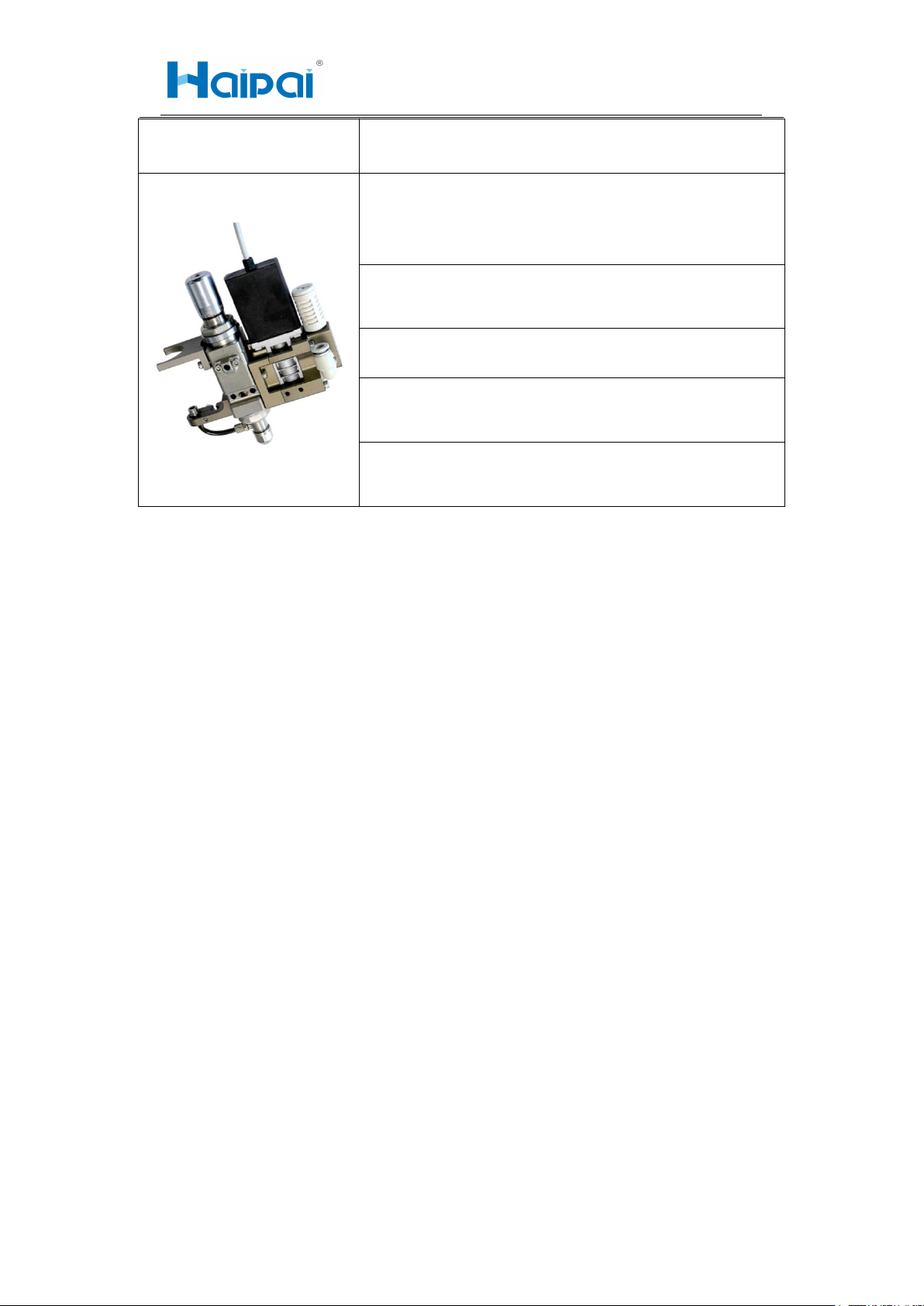

喷射阀（H-P02）
阀体型号选择仅供参考，以实际打样为主
特性与优点：采用高频撞针式设计，胶量控制精准，喷嘴口直
径 0.075-0.5mm。流量、喷涂宽度根据胶水特性 0.5-2 毫米可调，
湿膜厚度 150-500 微米。
应用范围：三防漆、UV 胶、油墨、润滑油、催化剂、溶剂、保
护剂。
适应粘度范围： 50-400 CPS，最大开关频率 200 次/秒
喷涂速度：移动速度 200 毫米/秒，喷涂面积 2.4 平方厘米/分
钟
使用周期：与压缩空气等因素有关，建议 5-7 个工作日检查内
部耗材情况，另外，每次使用后需使用配套稀释剂进行管路清洗，
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
20
3.1.4.
设备技术参数
型号
840
机架外形尺寸
L1050mm*W1200mm*H1700mm
设备平台
T20mm 钢板磨平镀铬
重量
650KG
控制方式
研华工控机+运动控制卡
操作系统平台
windows
编程方式
手动示教
运行程序储存数量
1000+
PCB 传输高度
±100
输送速度
0-5000mm/Min
输送方向
L-R、R-L、L-L、R-R
传输马达
步进电机
PCB 宽度范围
50-450mm
输送宽度调节方式
智能电动调节
调节驱动方式
步进电机+双精密丝杆
X、Y、Z、轴驱动方式
日本富士伺服电机+精密丝杆模组
X、Y、轴最大运行速度
800mm/s
Z 轴最大运行速度
300mm/s
雾化喷涂宽度
5-8mm
PCB 板大小
50-450mm
PCB 元器件高度
±100
料桶溶积
10 升储胶压力桶+2 升不锈钢清洗桶
清洗功能
自带枪阀清洁功能
照明功能
设备自带照明功能
检测功能
设备自带 UV 检测光源
电源
220V/50HZ
总气源
4-6KPa
总功率
1.8KW
X、Y、Z、轴定位精度
±0.02mm
枪阀上下
滑台气缸
枪阀数量
1-4
枪阀类型
点胶阀与雾化阀搭配
