东莞市海派自动化科技有限公司 DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD 电话： 0769-84966029 传真： 0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园 49 图 4- 42 相机组件 工作流程：当产 品流入设备后 设备的 Mark 点相机先对 产品位置和方向进 行 拍照 处 理， 如 ： 流 入产 品方 向 位 置 都正 确 设备 继 续 加工…
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
48

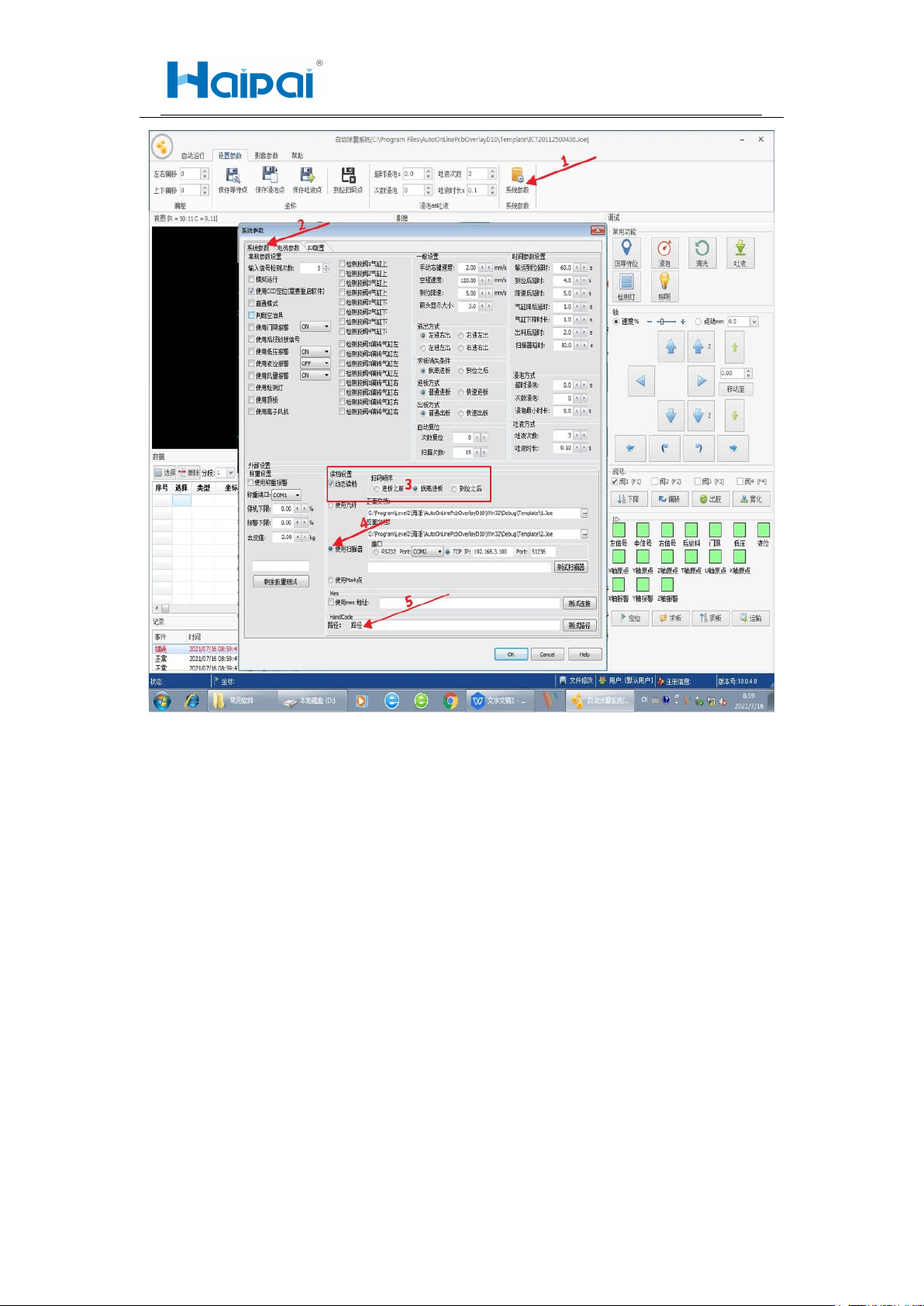

图
4- 41
系统设置
完成以上步骤后界面切换到下图所示：
5.1.25. Mark 点的功能与创建流程
在设备加装 Mark 点拍照位相机后用户可根据需求使用 Mark 点拍照位相机，
Mark 点拍照位相机主要用于设备加工过程中防止操作员在放入产品时防错或者
放反，从而损坏产品或者导致设备喷阀的损坏，严重的导致设备损坏。
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
49

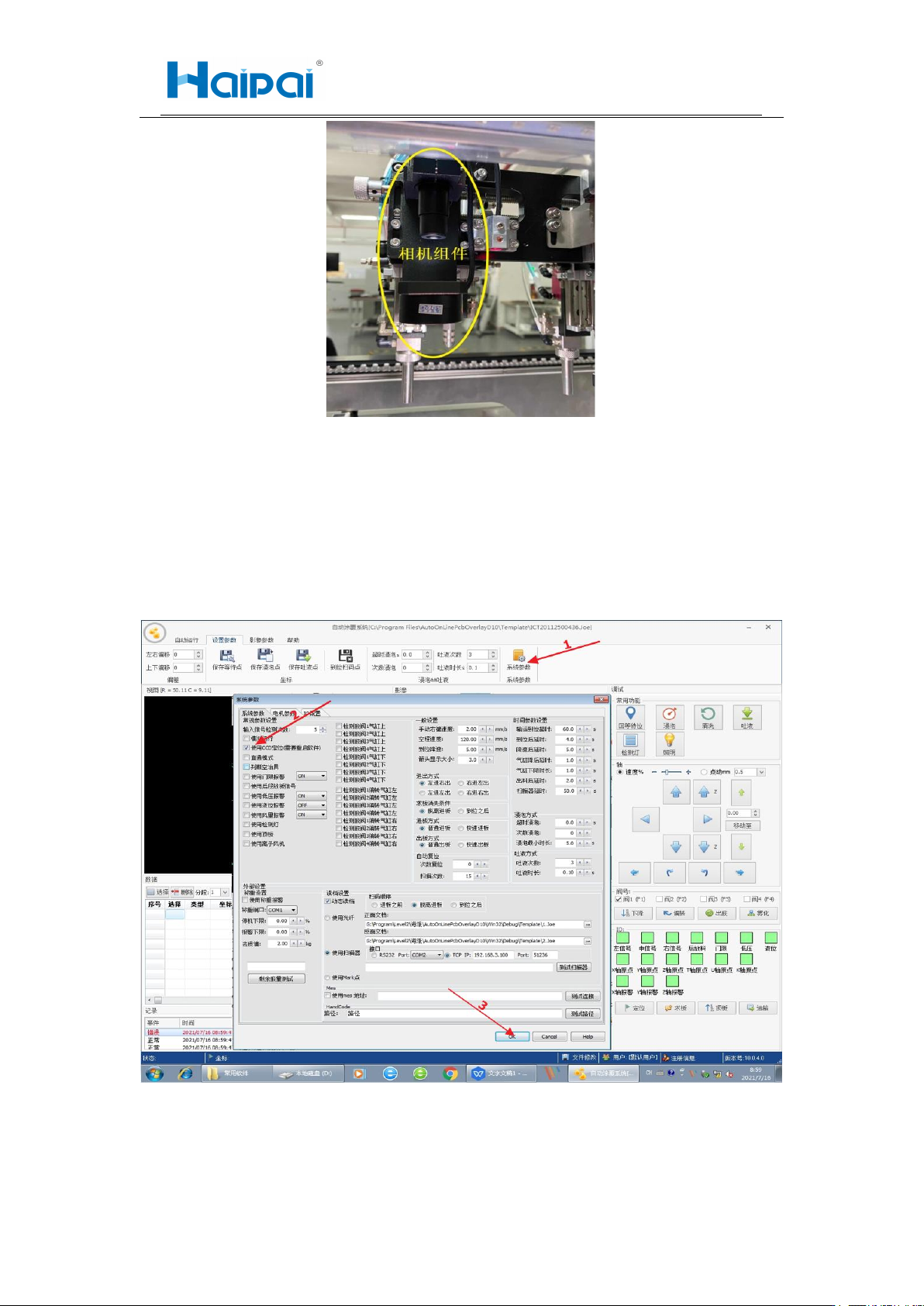

图
4- 42
相机组件
工作流程：当产品流入设备后设备的 Mark 点相机先对产品位置和方向进行
拍照处理，如：流入产品方向位置都正确设备继续加工产品。如：产品方向位
置出错设备停止对产品的加工，并发出报警信息提示操作人员。
Mark 点的创建应在设备上电复位完成后，并取得相应的操作权限操作员进
入系统参设置内勾选使用 CCD 相机定位功能点击下方 OK 按钮确认使用如下图所
示：
图 4-43 勾选 CCD
在完成以上步骤后设备界面切换到如下图所示界面。
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
50
图
4-44
相机成像
切换菜单到相机参数界面，如：下图所示。
1. 并移动运动轴到产品的合适位置处。
2. 拖动曝光时间条幅。
3. 拖动转换级别条幅。
4. 点击 Z 轴上下调节致清晰状态。
