四、 操作说明
4.1.1. 操作界面
操作界面分为两部分，一是由电脑显示器组成的软件操作界面；二是由机
架本身上的电源启动、急停开关和电脑启动组成。
4.1.2.
硬件操作界面
如：下所示，是硬件（机器本身开关机）操作界面。
图
3- 1
主机面板
从上图我们看到，简单实用的操作界面。主要有以下几个功能（从上往下）依
次为：
a) 电源启动：每次在电脑启动后需要摁下电源启动按钮，从而使设备得电，
从而正常工作。在设备出现非正常情况下，也可以通过电源启动来使得
设备停止工作。
b) 急停开关：当设备出现非正常情况，如卡板、不正常运行、报警等情况
下，我们可以采取急停开关来停止设备，从而起到保护设备的作用。
c) 电脑启动：设备工控机的启动开关。由于是点动开关，每次开机只需点
击一次，切勿重复点动，以免造成工控机烧坏。
4.1.3.
软件操作界面
软件的打开在外部电气接入本设备后按下“电脑启动”按钮，待工控系统
完全开启后，在系统桌面找到涂覆系统控制软件 图标。
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
22
图 3- 2 软件的打开
找到后并打开软件，软件打开后如：图 3-3 所示会弹出一个“设备复位操
作”窗口所示对话框系统提示是否进行设备的总复位操作，在设备电源打开的
情况下点击“是”设备各工作运动轴进行一次归零动作。点击“否”设备停留
在原地不动。
图 3- 3 设备复位
设备完成复位后如：图 3-4 所示此时软件已正式进入界面。本设备采用较
东莞市海派自动化科技有限公司
DONGGUAN HAIPAI AUTOMATION TECHNOLOGY CO,.LTD
电话：0769-84966029 传真：0769-84966039 地址：东莞市大岭山镇月山村兴月路 3 号海派科技园
23
为人性化的操作界面，更便于操作人员快速的学习并熟练的掌握设备的日常使
用。

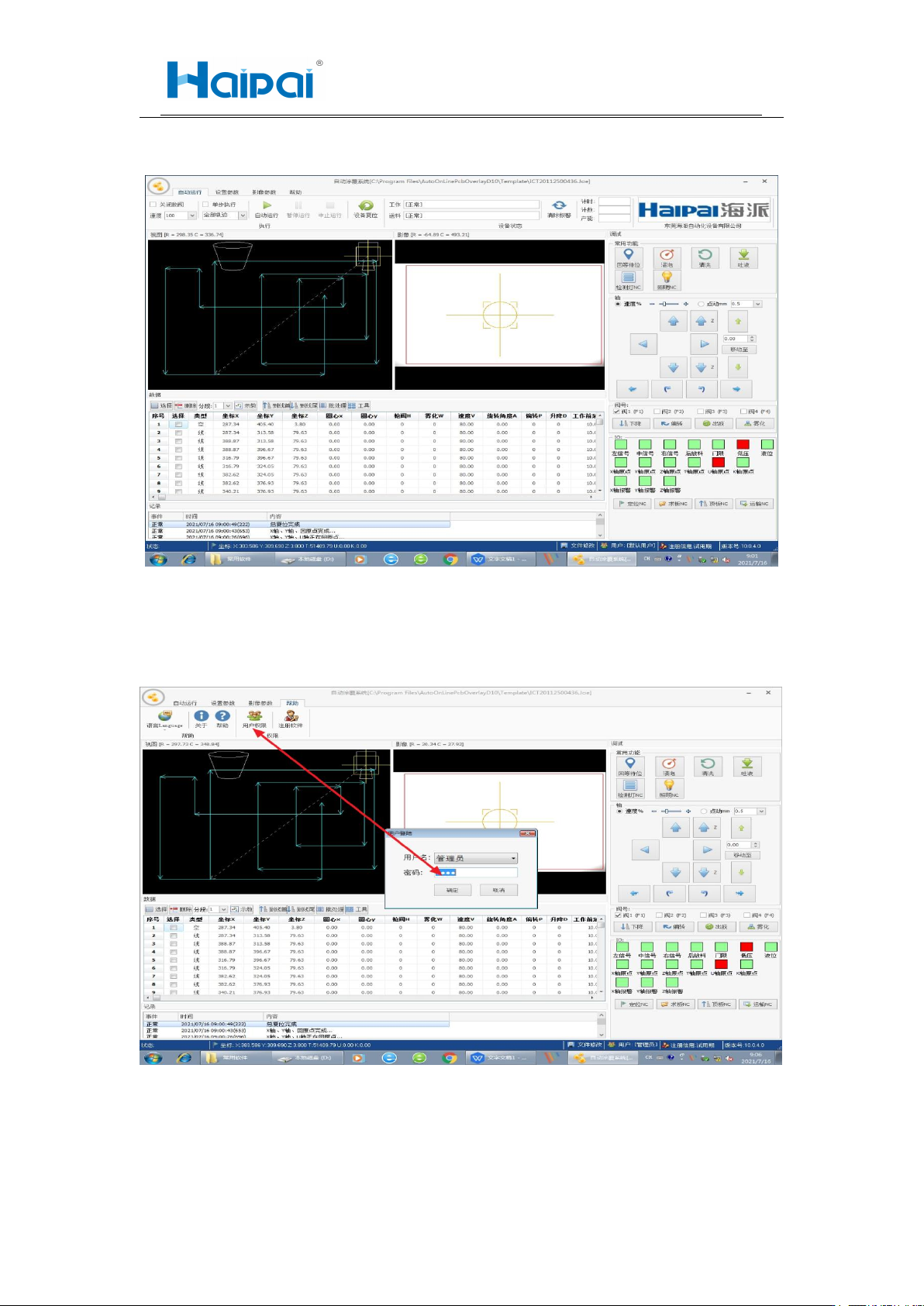

图
3- 4
软件的主页面
点击帮助选项下面的“管理员”按钮弹出权限对话框如：并输入权限密码
1128，用户名选择管理员。
图
3- 5
软件权限输入
输入“权限密码”1128 后，点击“确定”之后拥有权限可以进行系统参数、
电机参数设置、修改，和 I/O 配置的查看。
