6.1.1 打开机器中的 Job
根据以下几个步骤，打开在当前机器中与全局目录中相匹配的 Job。执行该步骤后，更改了
的 Job 可以发送到机器中同时也可以将其保存在全局 Job 中。
备注 ) 通过 [Open Job] 指令可以打开同一个 Job，但是使用该指令时，更改的 Job 是不能发送到机器
中的。
1. 单击 [Start] 接着依次选择 [Programs] - [Fuji Accessory]，单击 [MEdit]。启动了
MEdit ，弹出 MEdit 窗口。

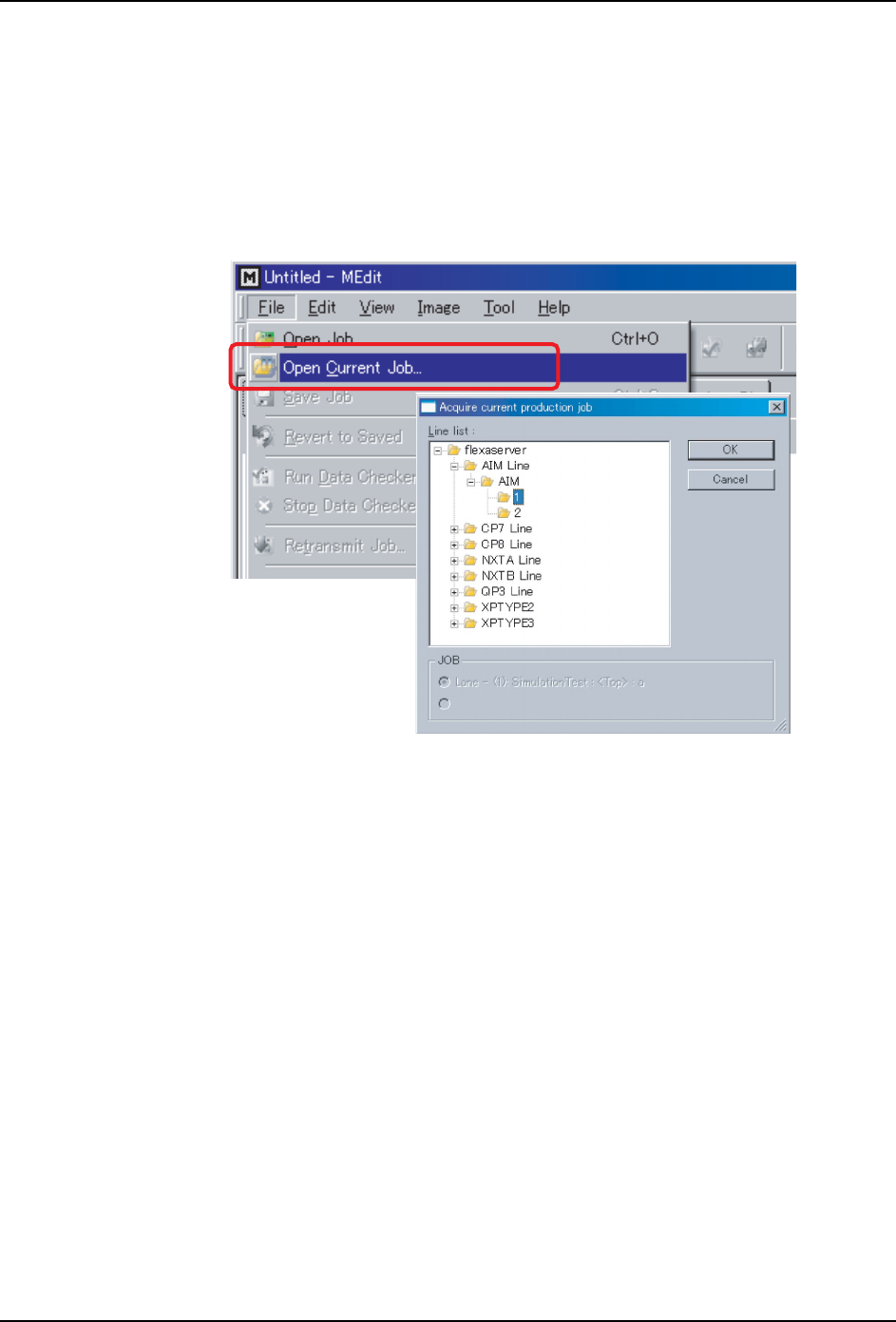

2. 在 [File] 菜单中单击 [Open Current Job]，弹出 [Acquire current production Job]
对话框。
3. 选择在左侧面板中编辑了 Job 的机器生产线，接着在右侧面板中选择机器。所选 Job 的
名称会自动显示在 [Job Name] 对话框中。
4. 选择要编辑的电路板某一侧，接着在模组中指定要编辑的数据。
5. 单击 [OK]，在打开的 Job 中指定数据。
备注 ) 利用 [Open Job] 指令打开不在机器上的 Job，不能通过这种方式在 MEdit 将某一打开的 Job 传
送到机器上。
一旦 Job 被打开，就可以对其进行编辑和测试。有关 MEdit 编辑的详细步骤，请参考 MEdit
操作手册。下一小节就是有关测试 Job 的步骤。 如果已经编辑 / 测试了 Job，为了使得机器
能够使用编辑了的数据将更改的 Job 重新发送到机器中。
AIMEJM002E
QD057-03 6. 在机器上编制 Job （使用 MEdit）
AIM 编程手册 101
6.2 AIM 机器中跳过的项目
6.2.1 跳过子电路板 (AIM V3.31 或更高版本 )
如果在电路板的批量生产过程中总是有某个特殊的子电路板由于某种原因需要跳过，我们
可以很容易地在批量生产中为该电路板指定一个跳过。在使用该功能时有以下几点需申明。
·当要跳过的电路板在第一块模组上指定时，则该电路板在其他后继的模组中均被
跳过。
·只有新电路板才可应用跳过设置，意思就是说已经装载过的电路板是不会应用跳
过设置的。
·由于跳过定位点，Job 电路板的跳过设置和电路板跳过将不会被该功能所超控。
·必须为该功能进行机器配置设置以备启动之用，当完成设置后电路板的传送时间
将会递增 （大约 300ms）。
·如果某一电路板将在所有的批生产中跳过，那么将会跳过 Fuji Flexa 中 Job 的电
路板。
·如果要跳过的电路板还没设置 ( 电路板之间变换 ) 好 , 那么就用跳过定位点来跳
过要求跳过的电路板。
指定机器配置设置以启动该功能
1. 启动辅助软件，接着单击机器名，此机器是在在线监视器中更改其设置的机器。
2. 如有必要的话，在下拉列表框中指定一个用户的 ID 接着输入该用户的密码，单击 [Log
on]，弹出机器辅助设置的页面。
3. 在 [Menu] 面板中单击 [Machine Configuration]，则辅助软件与机器相连接的同时会接
收来自机器的信息。完成信息的接收后就会显示出设置页面。
4. 在 [Category] 下拉列表中选择 [Skip boards at the machine setting]，接着就会弹
出该类别的设置。
5. 在 [Skip boards at the machine] 设置中选择 [ON] 选项。
6. 单击 [Send to Machine] 将新设置发送给机器。 当弹出完成的信息后，就会启动设置。
跳过机器上的电路板
1. 在将批量生产中要跳过电路板的电路板装载之前，要确认第一块模组中不存在电路板，
同时按下 “CYCLE STOP”停止生产。

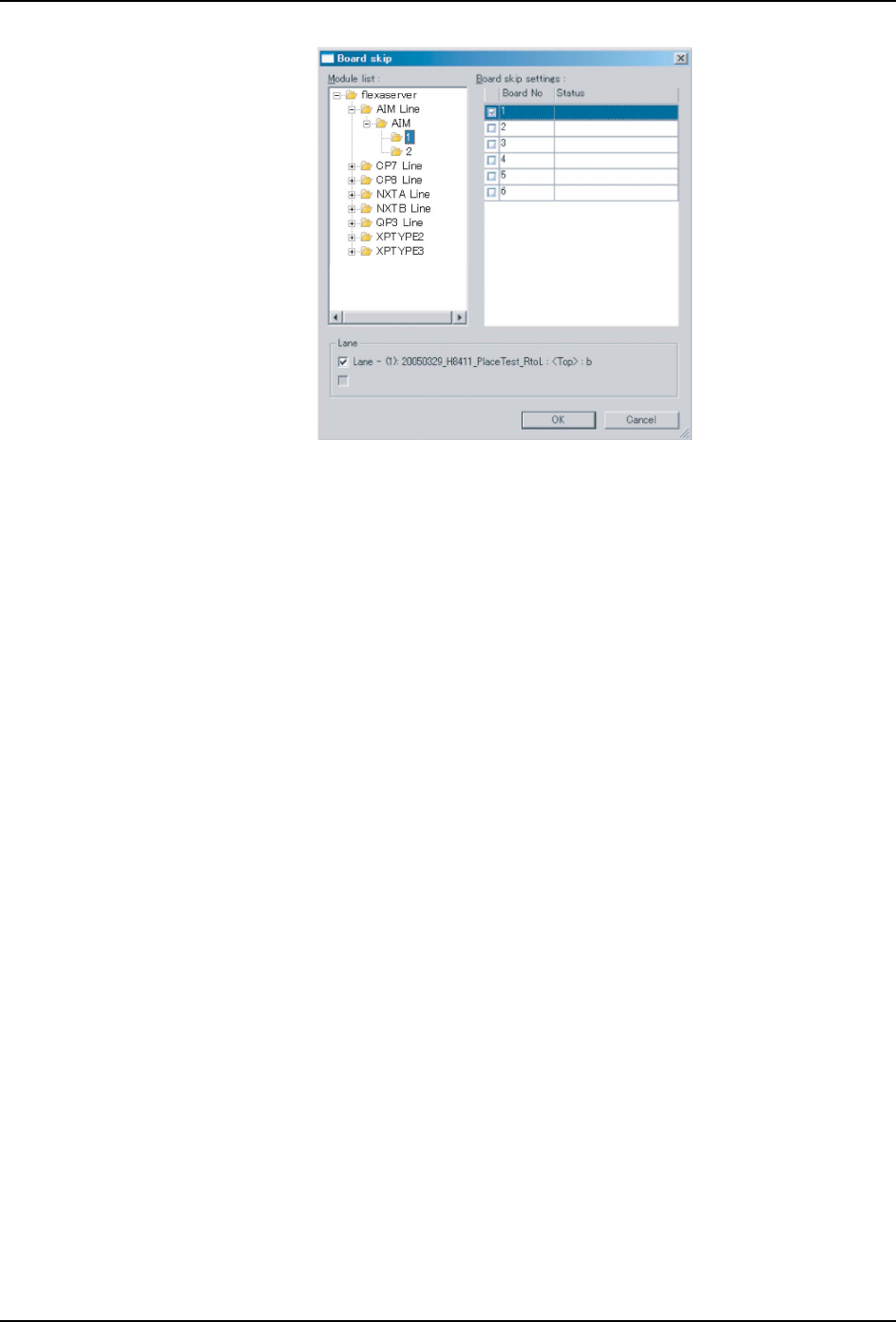

2. 启动 MEdit ，在 [Tool] 菜单中选择 [Board skip] ，弹出 [Board skip] 对话框。
3. 选择工厂、生产线、AIM 机接着在 [Module list] 选择第一个模组。在 [Board skip
settings] 列表中弹出可使用的电路板和搬运轨道一览。
6. 在机器上编制 Job （使用 MEdit） QD057-03
102 AIM 编程手册
4. 选择欲跳过的电路板和轨道的复选框。
5. 单击 [OK] 应用跳过设置接着关闭 MEdit。
备注 ) 新的跳过设置只对在该设置指定之前的电路板上进行，即已经装载在模组上的电路板。
6. 开始生产，同时装载被跳过的电路板。
当电路板被指定跳过，跳过的电路板将在模组上的操作电路板中显示。 请确认跳过的电路
板。当在批量生产中先前跳过的电路板投入到生产中，请务必取消跳过设置。
6.2.2 跳过供料器
通过完成该功能跳过某一供料器中的所有的元件。该功能允许在不能使用元件如元件耗尽
的情况下完成电路板的生产。在使用该功能时要注意以下几点。
·当元件被跳过时，在没有贴装跳过元件时完成电路板的贴装。
·该功能只用于在有绝对必要如元件耗尽跳过某一元件来完成生产的情况，但接收
到新元件时在接下来的时间要把元件贴装到电路板上。
·该功能是为实现生产线的个性化而研制的。
·慎用该功能。
跳过模组上的供料器
1. 在生产期间一旦出现元件耗尽，机器就会处于 “recovery”状态等待元件的供给。在没
有得到补给的元件时，执行以下步骤。
2. 在模组中按先 “CYCLE STOP”以停止模组的生产。
3. 启动 MEdit 接着在 [Tool] 菜单中选择 [Feeder skip] 。弹出 [Feeder skip] 对话框。
4. 选择工厂、生产线、AIMAIM 机接着在 [Module list] 中选择模组。 在 [Feeder skip
settings] 列表中显示可用的供料器一览。
5. 选择要跳过元件的供料器的复选框。
6. 单击 [Set] 应用跳过设置，接着关闭 MEdit。
