QD057-03 4. 元件数据设置
AIM 编程手册 63
·在 2 条边上的情况 （垂直位置）。
·在 3 条边上的情况。
·在 4 条边上的情况。
中心点会因引脚的位置、长度、宽度而发生移动。
若在 3 条边上有引脚，因为是将上下最外侧点的中心线和左右最外侧点的中线交点作为元件
中心进行贴装，故计算上的元件中心和实际的贴装位置会有区别。

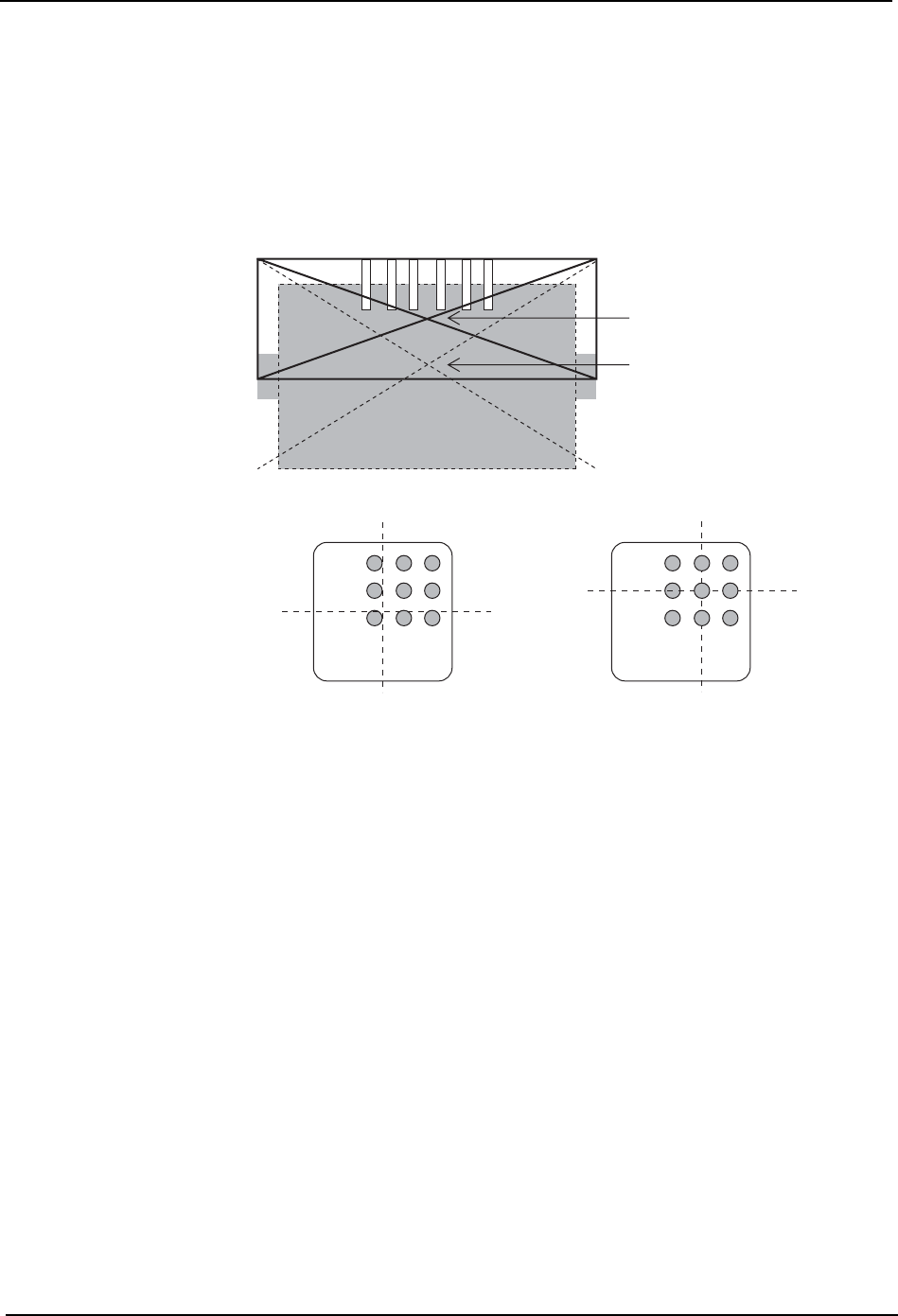

球形栅格的主体中心和元件中心。
䅵ㅫⱘܗӊЁᖗ
⧚䆎ϞⱘܗӊЁᖗ
ܗӊޚ⚍ЏԧЁᖗ
ܗӊޚ⚍ܗӊЁᖗ
4. 元件数据设置 QD057-03
64 AIM 编程手册
4.6.2 AIM 机的影像类型输入说明
在此对 AIM 机可使用的影像类型的一览表及影像类型的处理内容进行说明。在某些场合时，
也可以使用 Fuji 的其他机种的旧影像类型。如要创建可在 AIM 机和其他机种之间共享的元
件数据，需将“generic”区域设置为旧影像类型，需要时为 AIM 机影像类型输入优先设置。
有关详情请参照 “4.7 同已有元件数据之间的兼容性”。
从下表选择用于进行影像处理的算法。
影像类型 处理 备注
18 MPA （使用 VPDplus）
60 角形芯片系列处理
61 钽 Spragues 处理
62 电阻网络、MELF 处理
63 钽 Spragues 处理 带有极性检查
65 铝电解电容处理
66 角形芯片系列处理 （斜着吸取测出功能）
70(75) 功率晶体管处理
71 微调电阻 , 微调电容器处理
72 HEMT 处理 0 度供应
73 HEMT 处理 45 度供应
74 微调电阻 , 微调电容器处理 带有极性检查
80 圆形元件处理 ( 无极性 )
123(128) IC 引脚系列处理
124(129) J 引脚系列处理
140(145) 倒装芯片元件处理
142(147) 不规则排列锡球的黑色主体元件处理
143(148) CCGA 元件处理
144(149) LGA 元件处理
151(156) 使用了机械夹具的黑色接插件处理
152(157) 黑色主体接插件处理
153(158) 白色主体接插件处理
160(165) 白色主体接插件的主体测出处理
180(185) 钽电容器、Mini-mold 系列处理
220(225) 引脚元件分割取入处理 (>45mmIC 元件 )
221(226) 锡球元件分割取入处理 (>45mm 锡球元件 )
QD057-03 4. 元件数据设置
AIM 编程手册 65
备注 ) 括号里的影像类型为以元件中心进行影像处理时的影像类型。
230(235) 黑色主体 BGA 处理
231(236) 白色主体 BGA 处理
233(238) 黑色主体 CSP 处理
234(239) 白色主体 CSP 处理
240 MPA （使用 VPDplus） 研发中
252 白元件处理
影像类型 处理 备注
