4. 元件数据设置 QD057-03 52 AIM 编程手册 4.5.2 AIM 机无法使用的 P_pattern 由于背景条件或使用了背 光，使得以下的 P_pattern 设置无效。 P_ patt ern 元件举例 说 明 引脚的显 示方式 24 SOJ 进行引脚尖端和横向的检测，将其结果作 为位 置信息使用。Type 34 不将引脚纵向的检测结 果用于位置检测。 34 PLCC 虽然进行引脚尖端和横向的检测，但因正确计 算出引脚…
QD057-03 4. 元件数据设置
AIM 编程手册 51
4.5 关于 P_pattern 详情
指定引脚的显示方式以及使用引脚哪部分的信息来测出元件位置。此外需注意所选
P_pattern 的不同会对贴装位置产生影响。

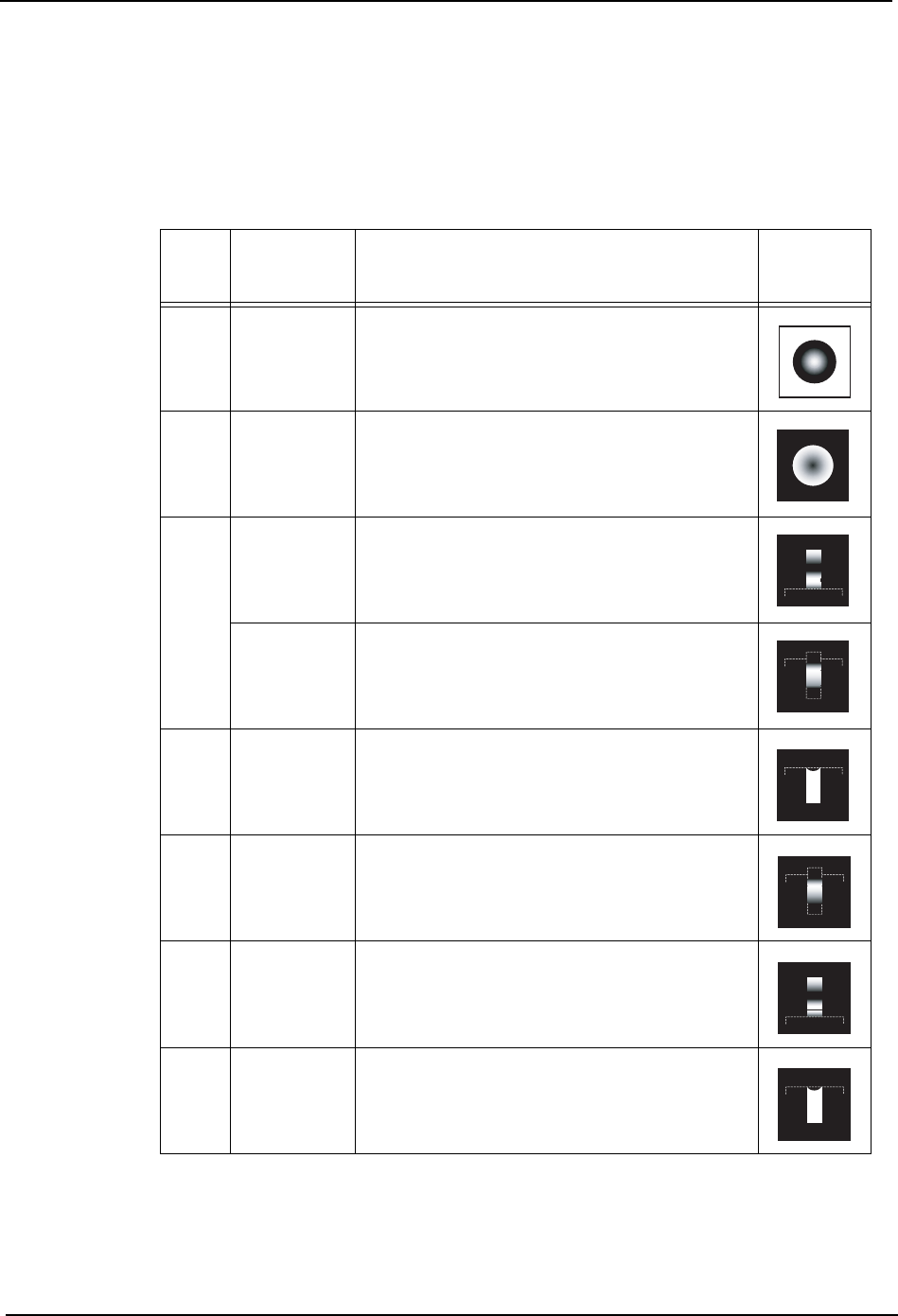

4.5.1 AIM 机可使用的 P_pattern
AIM 机前光可使用的 P_pattern 如下。
P_
patt
ern
元件举例 说明 引脚的显
示方式
1 Bump parts 主体为白色
2 Bump
parts,Colu
mnparts
主体为黑色
4 SOIC 进行引脚尖端和横向的检测，将其结果作为位
置信息使用。Type12，14 无法获得引脚的纵
向位置信息。
SOJ 虽然引脚尖端显示效果不佳，但可用于获得引
脚纵向位置信息。Type12 无法获得引脚的纵
向位置信息。
6 LCC 对向元件主体内部延伸的引脚的尖端和横向进
行检测，并将其结果作为位置信息使用。
12 PLCC 因为引脚尖端显示效果不佳，所以仅用于获得
引脚纵向位置信息。某些情况下使用 Type14
进行处理可能会更稳定。
14 QFP 虽然进行引脚尖端和横向的检测，但因正确计
算出引脚横向位置极其重要，故仅将横向检测
结果作为位置信息使用。
16 LCC 虽然对向元件主体内部延伸的引脚的尖端和横
向进行检测，但因正确计算出引脚横向位置极
其重要，故仅将横向检测结果作为位置信息使
用。
4. 元件数据设置 QD057-03
52 AIM 编程手册
4.5.2 AIM 机无法使用的 P_pattern
由于背景条件或使用了背光，使得以下的 P_pattern 设置无效。
P_
patt
ern
元件举例 说明 引脚的显
示方式
24 SOJ 进行引脚尖端和横向的检测，将其结果作为位
置信息使用。Type34 不将引脚纵向的检测结
果用于位置检测。
34 PLCC 虽然进行引脚尖端和横向的检测，但因正确计
算出引脚横向位置极其重要，故仅将横向检测
结果作为位置信息使用。
3 SOIC 进行引脚尖端和横向的检测，将其结果作为位
置信息使用。Type11，13 无法获得引脚的纵
向位置信息。
SOT 进行引脚尖端和横向的检测，将其结果作为位
置信息使用。Type11，13 无法获得引脚的纵
向位置信息。
5 PLCC Socket 对向元件主体内部延伸的引脚的尖端和横向进
行检测，并将其结果作为位置信息使用。
11 TAB 因为引脚尖端的根部连接在元件主体上，故仅
使用元件横向的位置信息。
13 QFP 虽然进行引脚尖端和横向的检测，但因正确计
算出引脚横向位置极其重要，故仅将横向检测
结果作为位置信息使用。
QD057-03 4. 元件数据设置
AIM 编程手册 53
4.5.3 P_pattern 详情
要能选择一 个合适的 P_pattern, 需要对 P_pattern 有 个基本 的了解。请参 照以下 的
P_pattern 的说明。请注意，P_pattern 如果是用于其他类型的 Fuji 机器也参照该说明。
[ 图片说明 ]
P_pattern1,2
因引脚和元件主体的所有边缘都被清楚地显示出来，故将卡尺对准引脚的 4 个方向，使用其
边缘检测结果进行元件的位置检测。
·Type1:Type1 时引脚为黑色，引脚周围为白色。
·Type2:Type2 时引脚为白色，引脚周围为黑色。
主要用于处理锡球元件。
对应元件举例
Type1: 用前光处理主体为白色的锡球元件时。
Type2: 用前光处理主体为黑色的锡球元件或 CCGA 时。
