QD057-03 4. 元件数据设置 AIM 编程手册 55 对应元件举例 Type5: 用背光处理 PLCC 插口时。 Type6: 用前光处理有引脚朝元件主体内侧延伸的黑色主体元件。 P_pattern11,12 由于引脚尖端及根部与元件主体 相连、 或显示 方式不稳定等原因， 而导致无法用卡尺稳定地 进行检测时使用此 Ty pe。既是说，用卡尺对准引脚的横向， 并仅使用该检测结果进行元件 的位置检测。 ·Type11:Type11…
4. 元件数据设置 QD057-03
54 AIM 编程手册
P_pattern3,4
因为朝元件主体外部延伸的引脚的根部是与主体相连的，故不用将卡尺对准该部分。既是
说，用卡尺对准引脚尖端和横向，并使用该检测结果进行元件的位置检测。
·Type3:Type3 时引脚为黑色，引脚周围为白色。
·Type4:Type4 时引脚为白色，引脚周围为黑色。
主要用于在 1 条边或 2 条平行边上有引脚的元件。
然而对于在 2 条以上的垂直边上有引脚的元件，正确计算出引脚的横向位置极为重要，因此
建议从 P_pattern(Type11，12，13，14) 中进行选择。
对应元件举例
Type3: 用背光处理 SOP 时。
Type4: 在元件背景为黑色的状态下用前光处理 SOP、SOJ 时。
P_pattern5,6
引脚朝元件主体内侧延伸。在这一点上与 Type3，4 不同。因此不用将卡尺对准引脚根部与
元件主体相连的部分。也就是说，用卡尺对准引脚尖端和横向，并使用该检测结果进行元件
的位置检测。
·Type5:Type5 时引脚为黑色，引脚周围为白色。
·Type6:Type6 时引脚为白色，引脚周围为黑色。
主要用于在 1 条边或 2 条平行边上有引脚的元件。
然而对于在 2 条以上的垂直边上有引脚的元件，正确计算出引脚的横向位置极为重要，因此
建议从 P_patern(Type11，12，15，16) 中进行选择。
QD057-03 4. 元件数据设置
AIM 编程手册 55
对应元件举例
Type5: 用背光处理 PLCC 插口时。
Type6: 用前光处理有引脚朝元件主体内侧延伸的黑色主体元件。

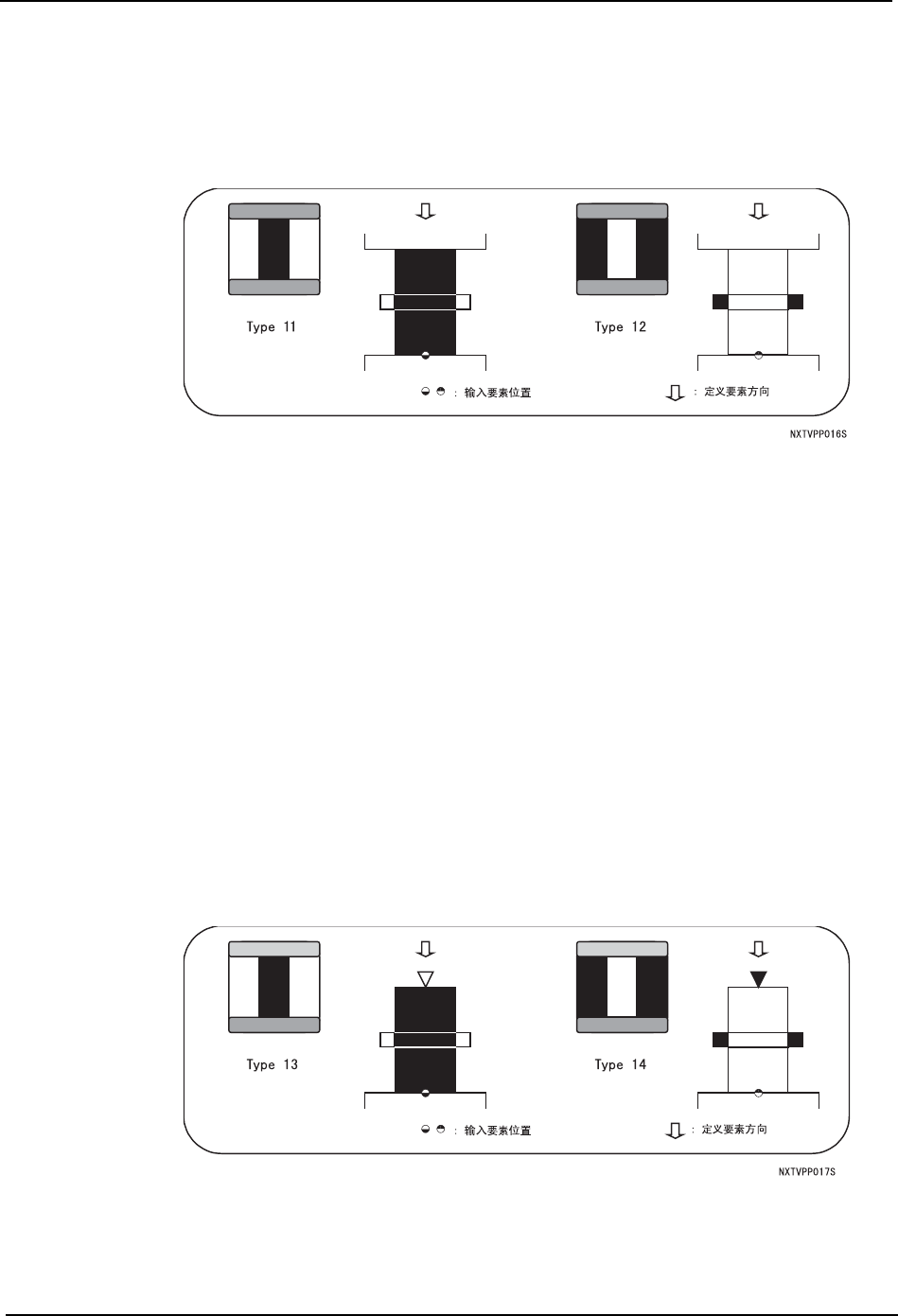

P_pattern11,12
由于引脚尖端及根部与元件主体相连、或显示方式不稳定等原因，而导致无法用卡尺稳定地
进行检测时使用此 Type。既是说，用卡尺对准引脚的横向，并仅使用该检测结果进行元件
的位置检测。
·Type11:Type11 时引脚为黑色，引脚周围为白色。
·Type12:Type12 时引脚为白色，引脚周围为黑色。
可在 2 条以上的垂直边上有引脚的元件上使用，但不包括用机械夹具抓紧 Y 方向并使用
Vision_type151 进行处理的情况。然而对于可以稳定检测出引脚尖端或根部的情况，建议
从 P_patern 中进行选择 （类型：13，14，15，16）。
此外，若无法在 1 条边或者 2 条平行边上有引脚的元件使用，则是因为未获得用于检测元件
纵向位置的信息。
对应元件举例
Type11: 用背光处理 TAB 时。
Type12: 用机械夹具抓紧引脚尖端显示效果不好的元件的 Y 方向，使用 Vision_type151 并
用前光处理时。
P_pattern13,14
基本上和 Type3，4 相同，但不将向外侧延伸的引脚尖端的检测结果用于元件的位置检测。
也就是说，仅使用由卡尺获得的引脚横向的检测结果进行元件位置检测，引脚尖端的检测结
果则仅用于影像处理内部的参照用数据。
4. 元件数据设置 QD057-03
56 AIM 编程手册
·Type13:Type13 时引脚为黑色，引脚周围为白色。
·Type14:Type14 时引脚为白色，引脚周围为黑色。
可用于在 2 条以上的垂直边上有需检测的引脚的元件。
此外，若无法在 1 条边或者 2 条平行边上有需检测的引脚的元件使用，则是因为不将引脚尖
端的检测结果用于位置检测，故未获得用于检测元件纵向位置的信息。
对应元件举例
Type13: 用背光处理 QFP 时。
Type14: 在元件背景为黑色的状态下用前光处理 QFP 时。

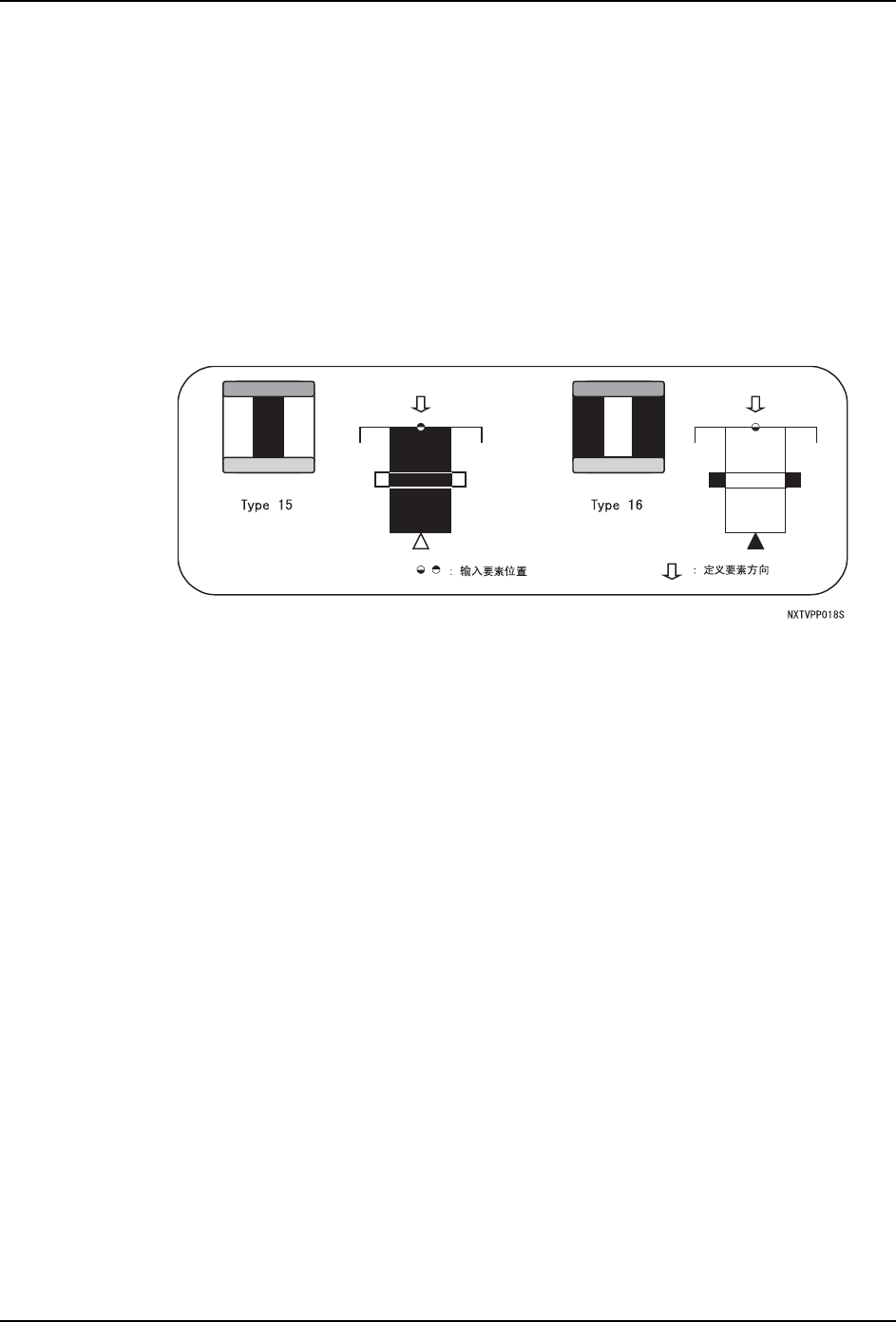

P_pattern15,16
基本上和 Type5，6 相同，但不将向内侧延伸的引脚尖端的检测结果用于元件的位置检测。
也就是说，仅使用由卡尺获得的引脚横向的检测结果进行元件位置检测，引脚尖端的检测结
果则仅用于影像处理内部的参照用数据。
·Type15:Type15 时引脚为黑色，引脚周围为白色。
·Type16:Type16 时引脚为白色，引脚周围为黑色。
可用于在 2 条以上的垂直边上有需检测的引脚的元件。
此外，若无法在 1 条边或者 2 条平行边上有需检测的引脚的元件使用，则是因为不将引脚尖
端的检测结果用于位置检测，故未获得用于检测元件纵向位置的信息。
对应元件举例
Type15: 目前尚未有可对应的元件。
Type16: 引脚朝内侧延伸，主体为黑色，且垂直相交的边上有引脚的元件 （LCC 等）。
