QD057-03 6. 在机器上编制 Job （使用 MEdit） AIM 编程手册 131 c. 取除 了元件后，请关 闭门并解除 [EMERGENCY]。 d. 单击 对话框的 [OK]。 将变更反映到机器 17.显示上述对话框后 ， 选择 [ 是 （Y） ] 将 Job 内的变更反映到机器。 显示是否进行数据检 查的对话框。 18.当单击 [ 是 （Y） ] 后， 数据检查就会被实 施。 当数 据检查完成后， 就会显示 [ 反映变…
6. 在机器上编制 Job （使用 MEdit） QD057-03
130 AIM 编程手册
c. 当按下 [START] 按钮后，就会使用所指定的 Vision Height Offset 进行影像处理。
当测定完成后，就会显示影像处理结果。
d. 请确认结果。
e. 请重复上述 a. ～ d. 的动作，决定影像处理高度。

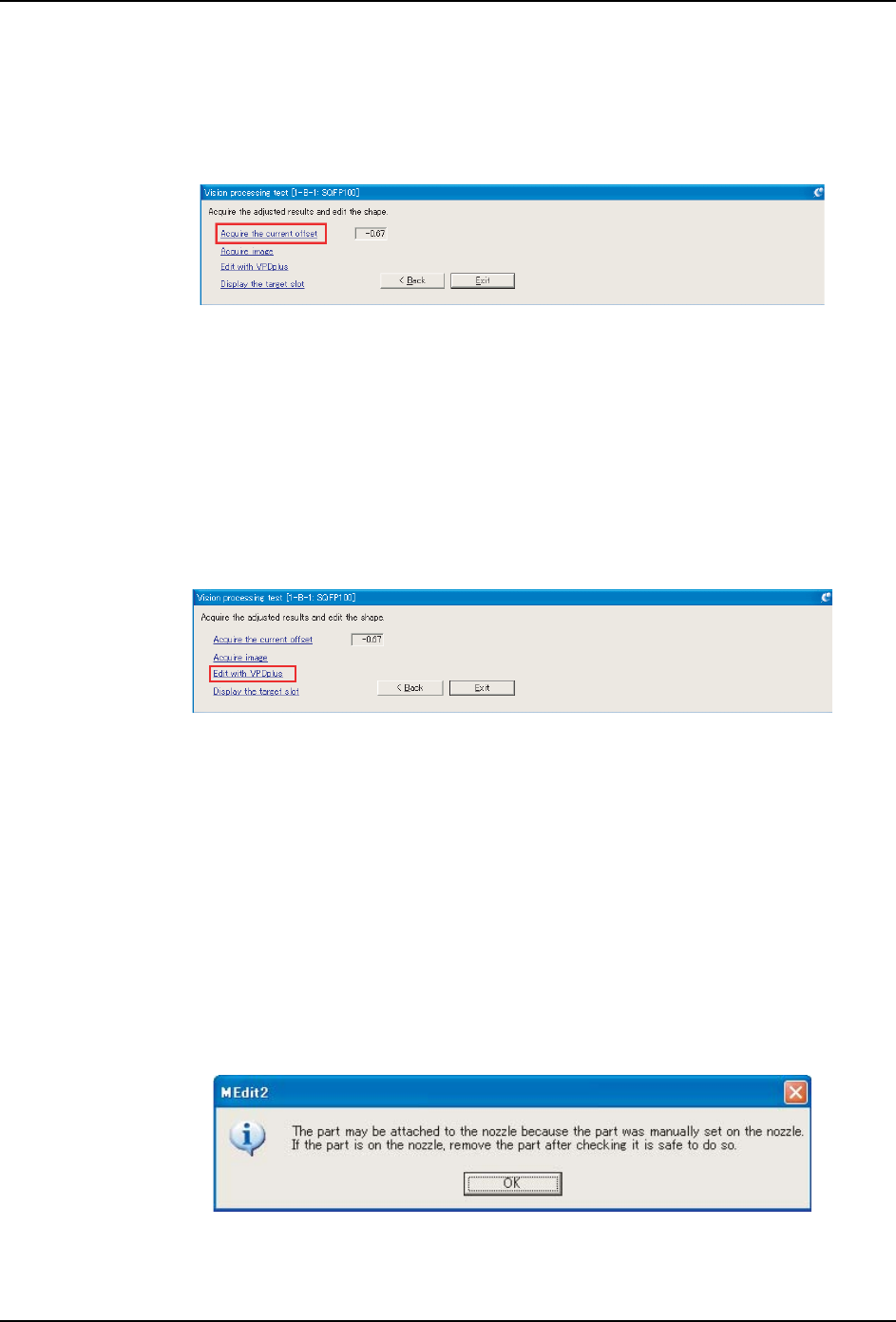

f. 在 MEdit 中请按下 [ 取得现在的修正值 ]。显示结果。
备注 ) 不需要将取得的值输入到 Vision Height Offset 中。数值被自动变更。
g. 请确认设定值是否正确。
使用 VPDplus 编辑 Shape Data 的影像处理数据
14.对于影像处理后的结果，如果需要进行元件形状数据的编辑，请使用 VPDPlus 按照以下
的步骤编辑数据。
a. 如果没有保存影像，请按照 11、12 的步骤保存影像。
b. 接着单击 [ 使用 VPDPlus 进行编辑 ] 后，VPDPlus 就会启动，变得能够编辑刚才保存
的影像。请修正必要的项目，更新 Shape Data。
结束元件的影像处理
15.如果是自动地吸取着元件，请按照以下的步骤。如果是用手安装时，请进入下一步骤。
a. 当按下 [ 结束 ] 后，就会将元件废弃到 Job 内所指定的位置。
备注 ) 如果将废弃处指定成吸取处的料盘时，在完成影像处理测试时，即使打开了料盘的安全门也必
须将元件返回到进行了吸取的料盘。如果不想将元件返回到料盘，请用手取下元件。
16.如果是用手安装了元件，请按照以下的步骤。如果是自动地吸取着元件，在前面的步骤，
影像处理测试已经结束。
a. 当单击 [ 结束 ] 后，就会显示以下的对话。
b. 请按下模组的 [EMERGENCY]，手动取除工作头上的元件。
1;7(-0(
1;7(-0(
1;7(-0(
QD057-03 6. 在机器上编制 Job （使用 MEdit）
AIM 编程手册 131
c. 取除了元件后，请关闭门并解除 [EMERGENCY]。
d. 单击对话框的 [OK]。
将变更反映到机器

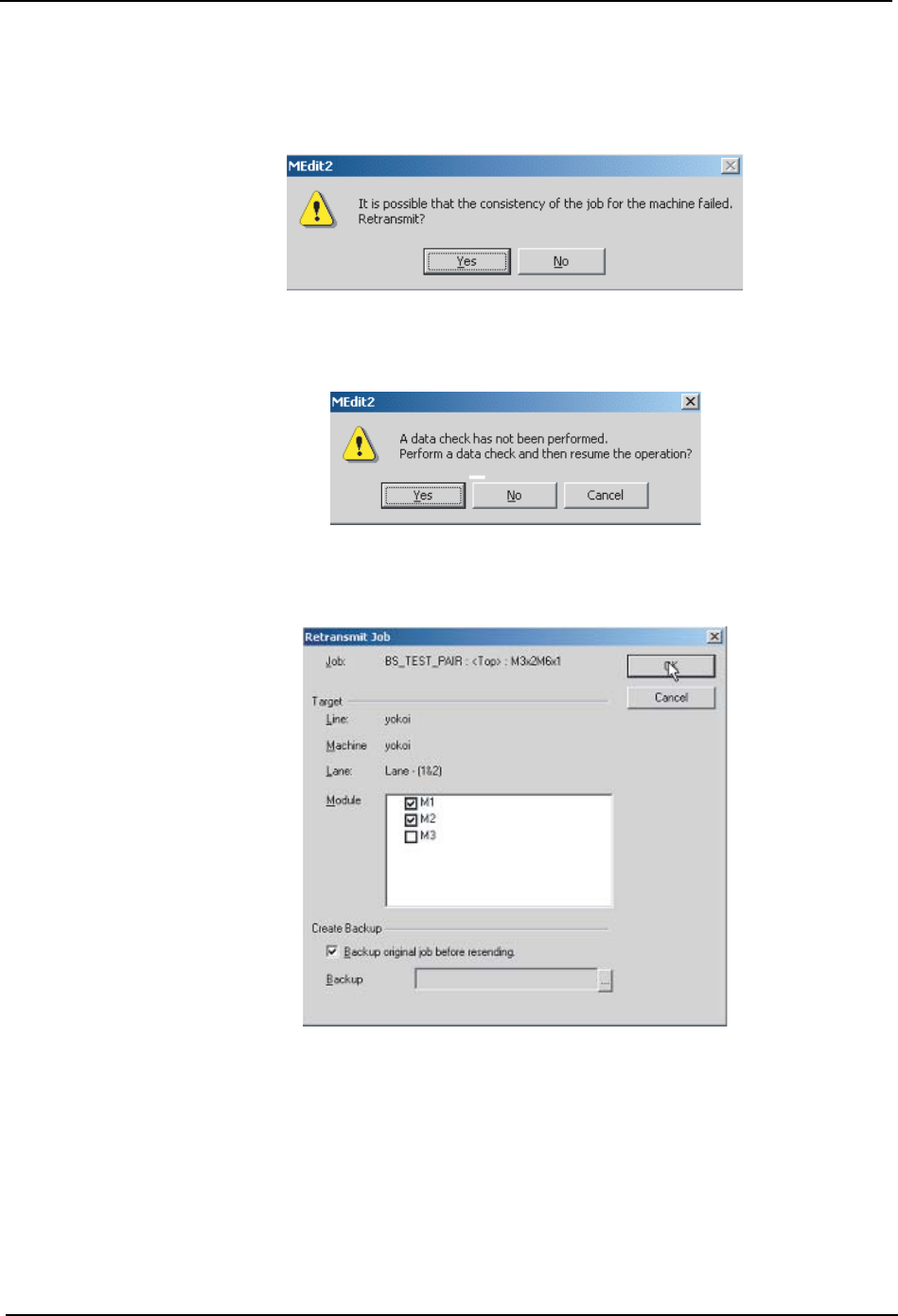

17.显示上述对话框后，选择 [ 是 （Y）] 将 Job 内的变更反映到机器。显示是否进行数据检
查的对话框。
18.当单击 [ 是（Y）] 后，数据检查就会被实施。当数据检查完成后，就会显示 [ 反映变更
内容 ] 的对话框。
19.选择进行变更内容反映的模组，单击 [OK]。如果与多台模组有关，请选择有关系的所有
的模组后按下 [OK]。
1;7(-0(
1;7(-0(
35*(
6. 在机器上编制 Job （使用 MEdit） QD057-03
132 AIM 编程手册
6.7 在 Job 中测试跳过定位点数据
可以对电路板跳过定位点数据和全局跳过定位点的 Job 进行测试跳过定位点数据。测试数据
非常重要，因为跳过定位点读取等级是用来决定跳过定位点是否存，要是不存在则要通过手
动来更改。 由于 Job 电路板之间颜色和反射的差异，某个等级可能适合某一 Job 但也有可
能不适合其他的等级。因此，测试数据非常重要，它能确保定位点能被正确测出，而且没有
错误。
1. 单击 [Start]，接着依次选择 [Programs] - [Fuji Accessory] 最后单击 [MEdit]。启
动了 MEdit，弹出 MEdit 窗口。
2. 在 [File] 菜单中选择 [Open Current Job] 。弹出 [Acquire current production Job]
对话框。
3. 选择要进行编辑的某一机器的生产线，接着就选择该机器。所选择的 Job 的名称会自动
显示在 [Job Name] 对话框中。
4. 选择要进行编辑的电路板的某一侧，接下来在下拉列表中指定要进行数据编辑的机器。
5. 单击 [Open]，从打开的 Job 中指定数据。
6. 将要进行测试的电路板装载在欲使用的模组中。
7. 在欲测试模组的操作电路板中按下 MANUAL 将操作方式更改为手动操作。 该模组要通过
手动操作否则不能执行以下几个步骤。

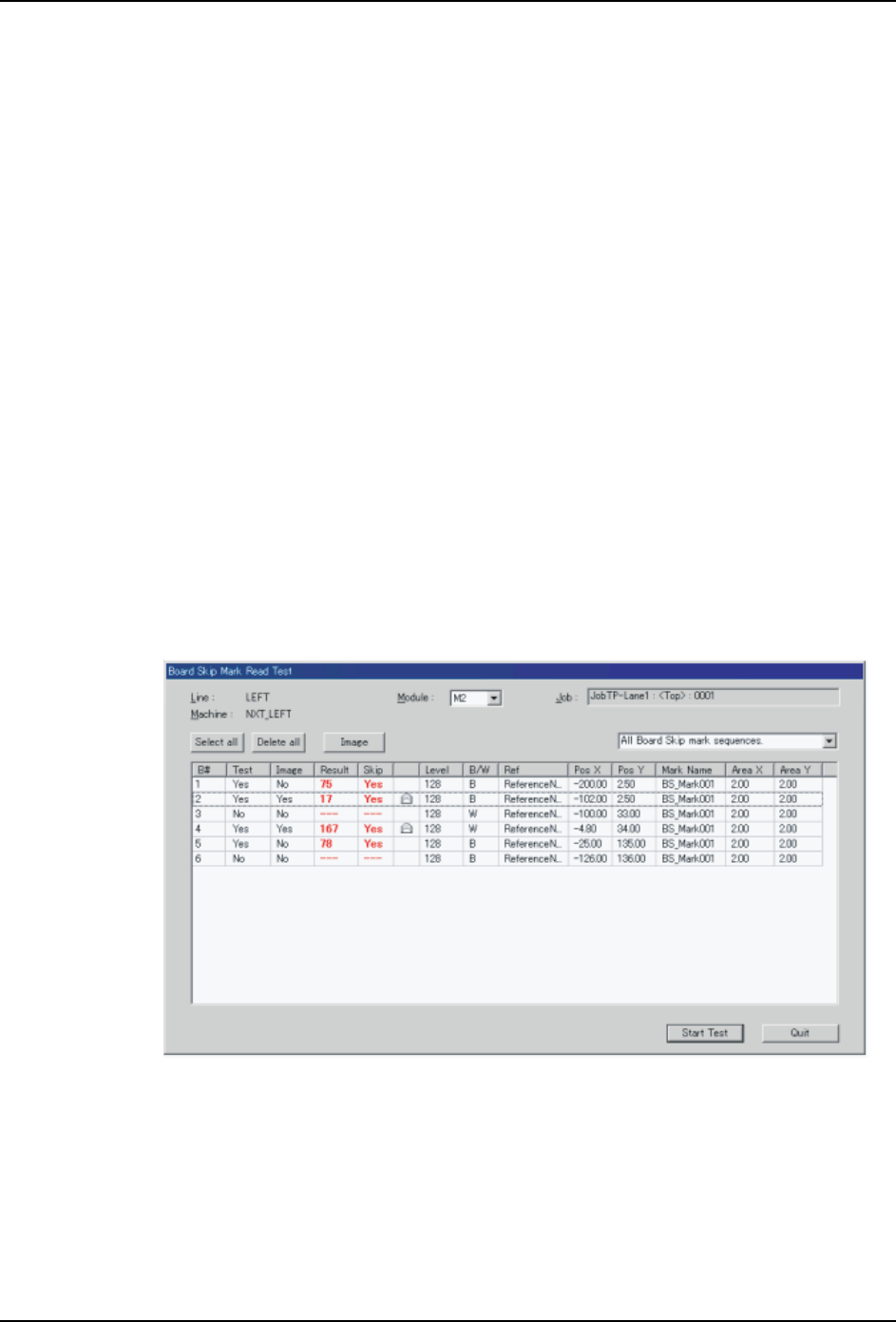

8. 从 [Tools] 菜单中选择 [Board Skip Mark Read Test] 。弹出 [Board Skip Mark Read
Test] 对话框，且弹出 Job 中的跳过定位点数据 。
9. 在下拉列表中设置模组以进行读取测试。
10.对要进行测试的数据将 [Test] 设置更改为 “Yes”。如果同时还弹出图像，将 [Image]
设置更改为 “Yes”。
11.单击 [Start Test]，测试的结果以红色显示。
12.如果不能识别跳过定位点，请确认结果的数量接着单击 [Quit] 关闭对话框，然后根据测
试的结果在 MEdit 中编辑数据。
NXTEJM002
