3.Job 编制器 QD057-03
20 AIM 编程手册
4. 往下滚动顺序直到出现空白行。
5. 在空白的数据单元格中单击 “Board”接着在下拉列表中选择 “0”。
6. 按下 Tab 键将光标移动至类型数据单元格，从下拉列表中选择 “Panel Edge”。
7. 按下 Tab 键 将光标移动至水平数据单元格，从下拉列表中选择 “Panel”。
8. 按下 Tab 键将光标移动至参考数据单元格，输入一个唯一的参考记号。
9. 按下 Tab 键将光标移动至 X 位置数据单元格，输入 X 位置上要测出的电路板边缘。此位
置必须在电路板内侧。更多有关电路板边缘测出位置请参考 “电路板边缘位置测出注意
事项”。
10. 按下 Tab 键将光标移动 至 Y 位置数据单元格，输入 Y 位置上要测出的电路板边缘。通
常来说，此位置有 12 毫米的尺寸是为 Y 位置上的纸张后备之用。 此位置必须在电路板的
内侧。更多有关电路板边缘测出位置请参考 “电路板边缘位置测出注意事项”。
11. 按下 Tab 键 将光标移动至标记名数据单元格，字段为空白。
12. 输入其他所需的信息。
备注 ) 一块电路板上不可以进行 2 或 2 次以上的电路板边缘测出。
电路板边缘测出位置注意事项
进行电路板边缘测出时，要注意以下几点。
·X、Y 位置必须是在电路板的内侧，且只有靠近边缘位置的才会被测出 （在扫描范
围内）。
·始终用电路板边缘的直线来指定某一部分。但这部分不包括在扫描区域内的有缺
口的部分，因为这样有可能会影响到电路板的定位。
·当指定了电路板的旋转后，根据电路板在轨道搬运中的搬运方向设置坐标值。
·指定一位置其必须不含任何发光物体如支撑销，此要求是指轨道搬运中不存在电
路板。在指定区域中也不能贴装任何发光物体 （如支撑销，有灰尘 / 油污区域，
软支撑销端）。
在 Fuji Flexa 中进行 Job 机器配置
一般来说不需要对电路板的机器配置进行更改。如果需要对设置进行更改的话，请参照以下
的步骤。
1. 在 Job 信息栏中选择 [Top] 或 [Bottom] 标签页，标签页的选择取决于欲进行编辑的电路
板的某一侧。
2. 双击生产线名弹出生产线中的机器。
3. 双击要进行自动支撑销设置的机器名。
4. 双击机器名下的 [Configuration]，接着在数据域中弹出一视窗。
5. [Machine Configuration] 面板的底部有好几个标签页。选择 [Process Options] 标签
页接着就会弹出机器进程选项。
6. 当电路板的修正功能启动时，在机器的进程设置中输入恰当的电路板停止位置的修正设
QD057-03 3.Job 编制器
AIM 编程手册 21
置。有关设置的明细请参考一下表格。

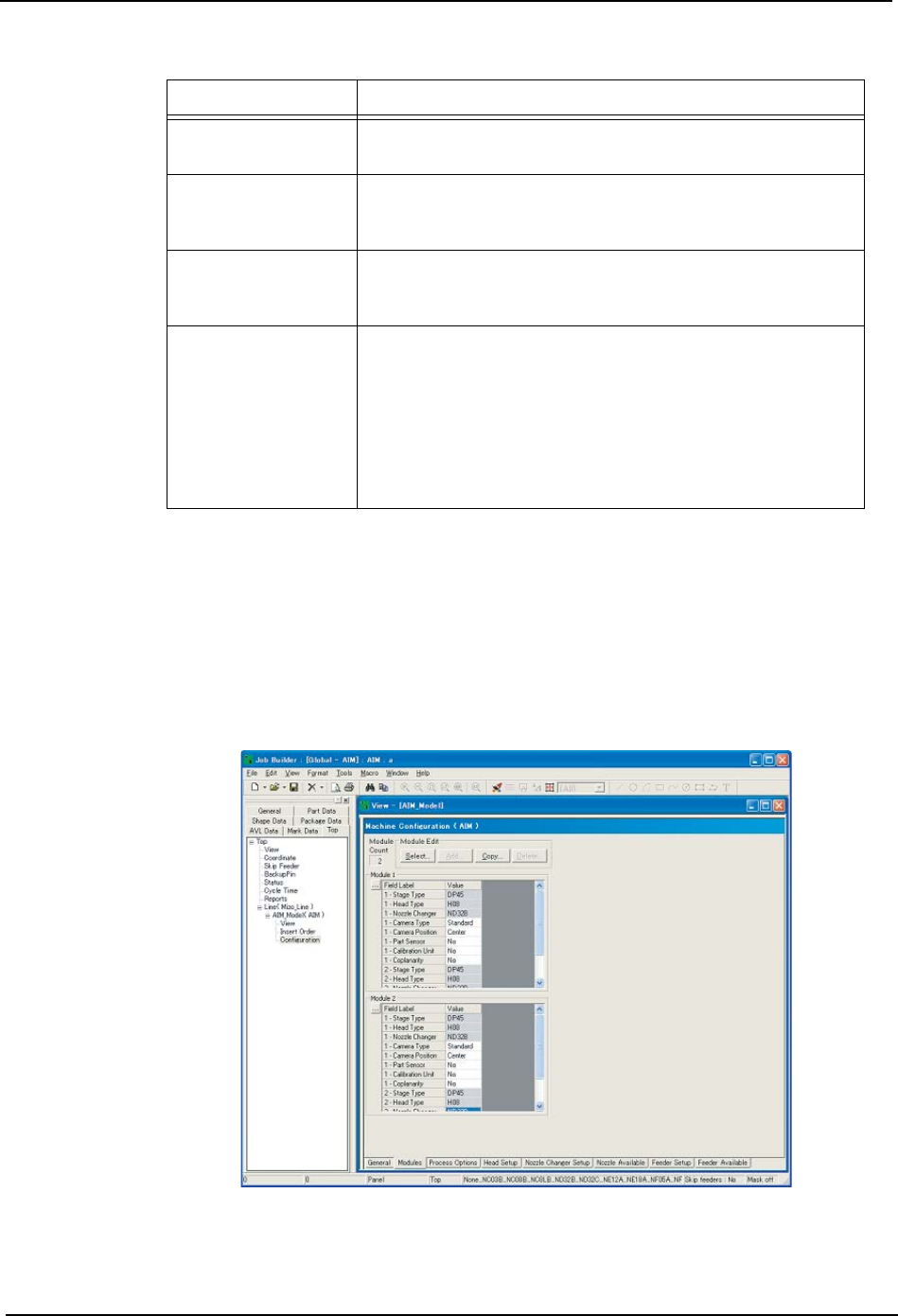

3.3.6 在连接着料盘单元的状态下使用 H08H08·H12SH12S 进行生产
创建 Job
模组信息的编辑
1. 打开 Machine Configuration 画面，选择 Module 标签页。
2. 在各模组的设定区域内按下 [···] 按钮，在模组设定的对话中，从 H12S 或者 H08 中
选择料站和料盘单元 L 的组合。选择方法请参照从 3. 开始的步骤。
项目名称 说明
Scan Area X/Y 当进行修正电路板停止位置时，指定 X、Y 方向测出电路板
的区域大小。
Shutter Speed 当进行电路板边缘测出时，设置标记相机时的往复臂的速
度。设置的值越大，往复臂的速度就越慢且图像会变的更
清晰。通常认为默认设置为最佳设置。
Color 设置该使用何种光源 （光源的颜色）测出电路板边缘。不
同电路板的颜色将采用不同的设置。通常认为默认设置为
最佳设置。
Patten 设置该使用何种光源 （光源的点灯类型）测出电路板边
缘。不同电路板的颜色将采用不同的设置。通常认为默认
设置为最佳设置。
·Incident+Side light: 俯射光 + 侧射光
·Incident: 俯射光
·Side light: 侧射光
35*(
3.Job 编制器 QD057-03
22 AIM 编程手册

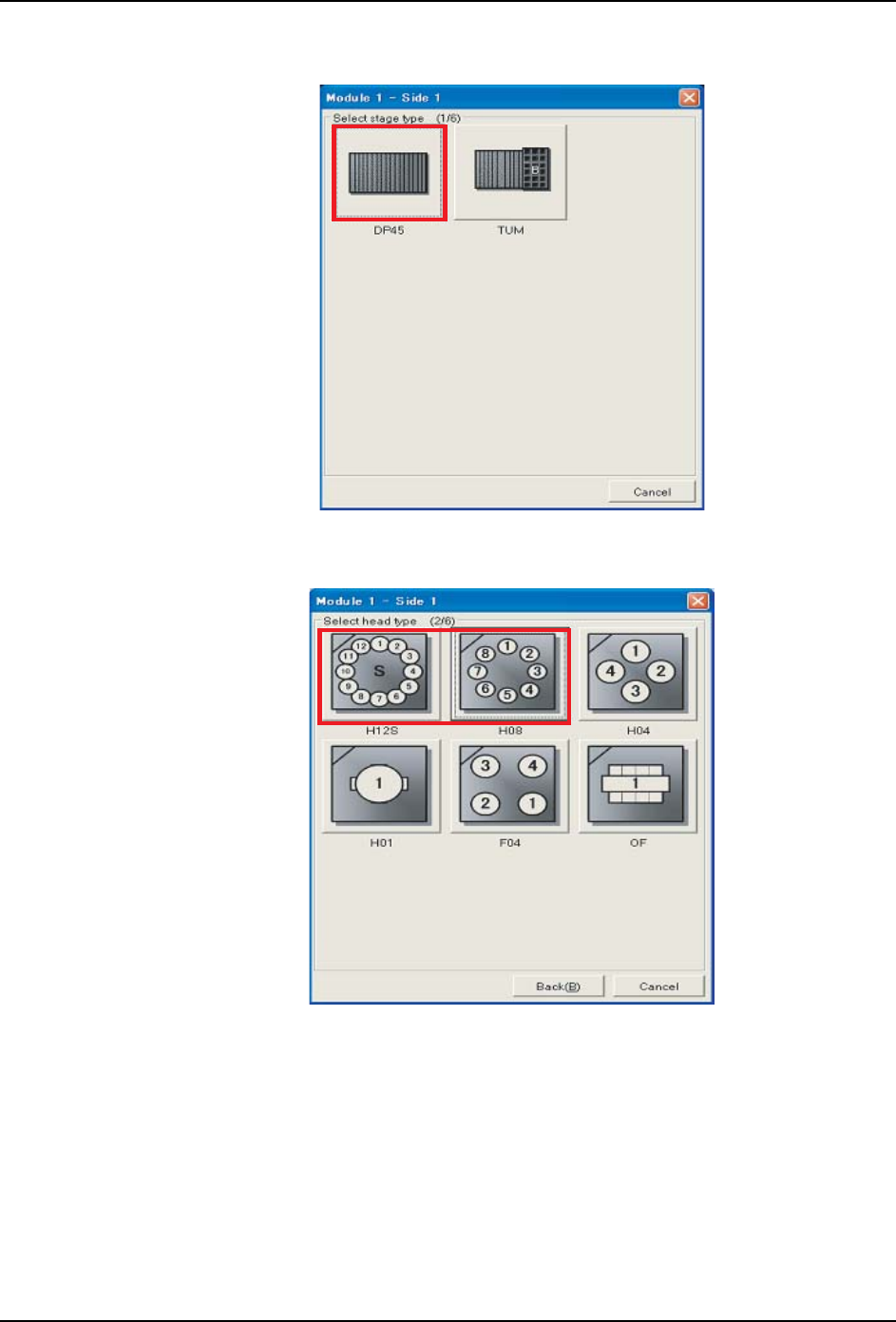

3. 选择平台 1 侧的料站配置。
4. 选择工作头 1 的配置。（请选择 H12S/H08 的其中之一。）
