QD057-03 4. 元件数据设置 AIM 编程手册 53 4.5.3 P_pattern 详情 要 能 选 择 一 个 合 适 的 P_pa ttern, 需 要 对 P_pattern 有 个 基 本 的 了 解。请 参 照 以 下 的 P_pattern 的说明。 请注意，P_p attern 如果是用 于其他类型的 F uji 机器也参照该说 明。 [ 图片说明 ] P_pattern1,2 因引脚和元件主体的所有边缘都 被清…
4. 元件数据设置 QD057-03
52 AIM 编程手册
4.5.2 AIM 机无法使用的 P_pattern
由于背景条件或使用了背光，使得以下的 P_pattern 设置无效。

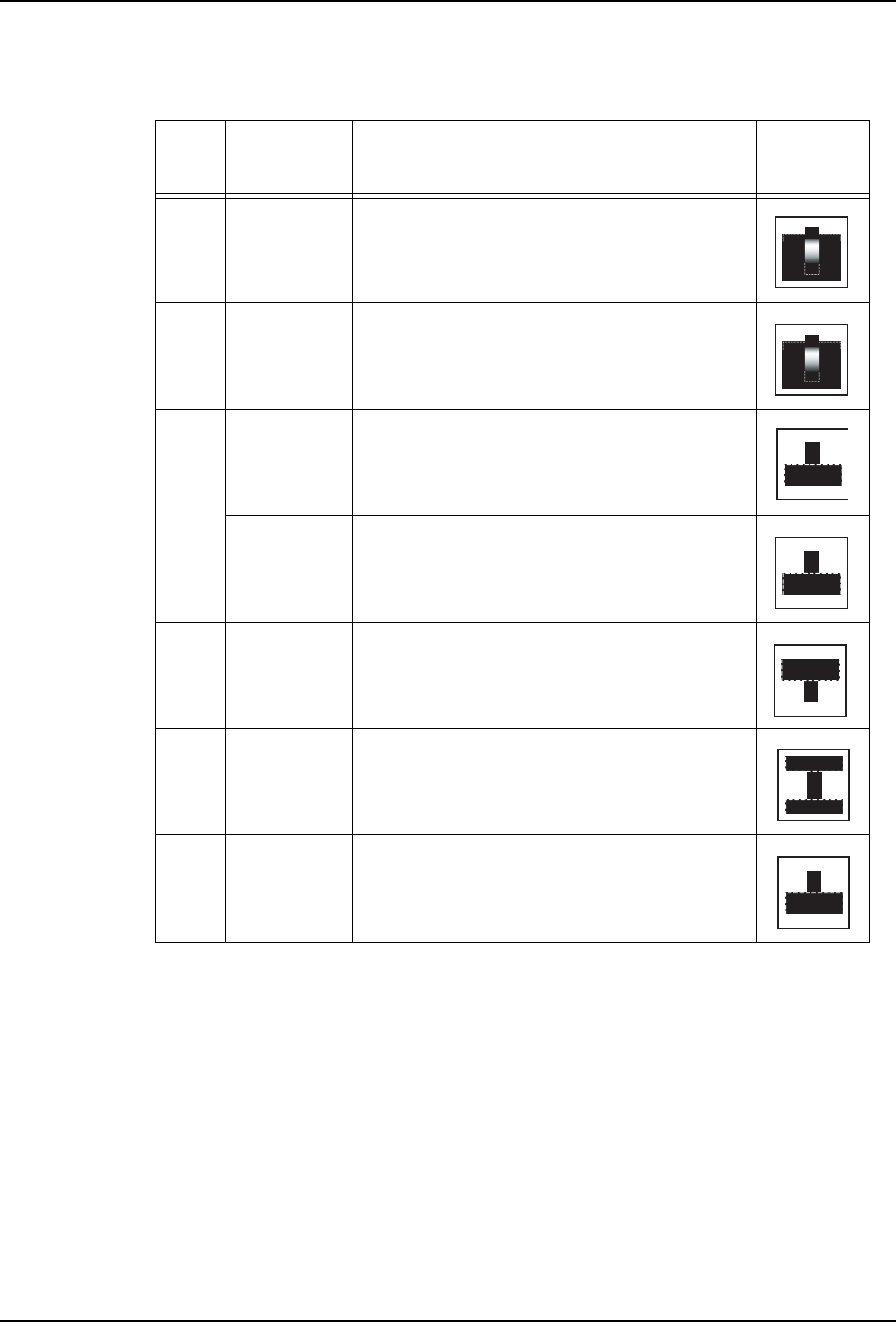

P_
patt
ern
元件举例 说明 引脚的显
示方式
24 SOJ 进行引脚尖端和横向的检测，将其结果作为位
置信息使用。Type34 不将引脚纵向的检测结
果用于位置检测。
34 PLCC 虽然进行引脚尖端和横向的检测，但因正确计
算出引脚横向位置极其重要，故仅将横向检测
结果作为位置信息使用。
3 SOIC 进行引脚尖端和横向的检测，将其结果作为位
置信息使用。Type11，13 无法获得引脚的纵
向位置信息。
SOT 进行引脚尖端和横向的检测，将其结果作为位
置信息使用。Type11，13 无法获得引脚的纵
向位置信息。
5 PLCC Socket 对向元件主体内部延伸的引脚的尖端和横向进
行检测，并将其结果作为位置信息使用。
11 TAB 因为引脚尖端的根部连接在元件主体上，故仅
使用元件横向的位置信息。
13 QFP 虽然进行引脚尖端和横向的检测，但因正确计
算出引脚横向位置极其重要，故仅将横向检测
结果作为位置信息使用。
QD057-03 4. 元件数据设置
AIM 编程手册 53
4.5.3 P_pattern 详情
要能选择一 个合适的 P_pattern, 需要对 P_pattern 有 个基本 的了解。请参 照以下 的
P_pattern 的说明。请注意，P_pattern 如果是用于其他类型的 Fuji 机器也参照该说明。
[ 图片说明 ]

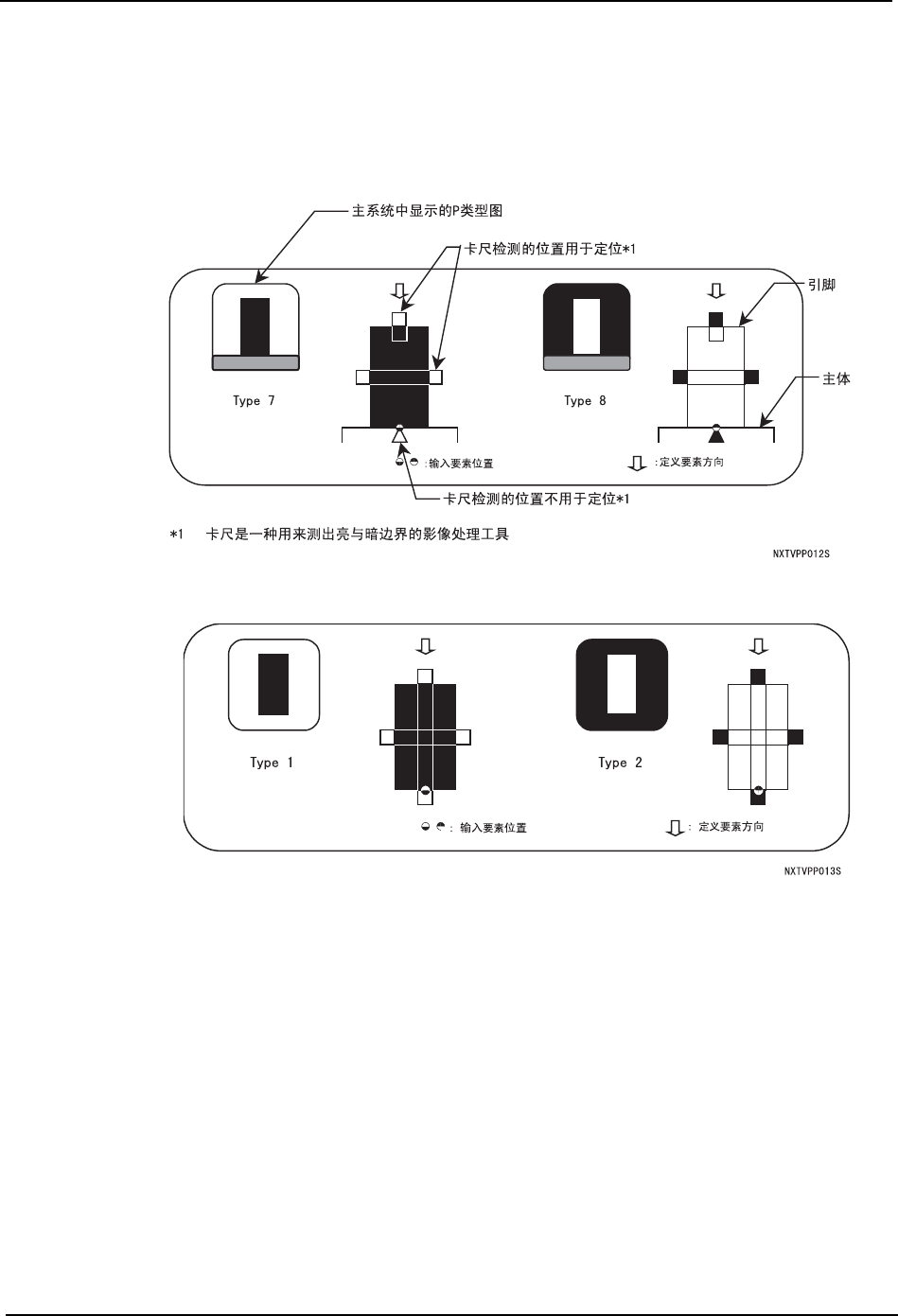

P_pattern1,2
因引脚和元件主体的所有边缘都被清楚地显示出来，故将卡尺对准引脚的 4 个方向，使用其
边缘检测结果进行元件的位置检测。
·Type1:Type1 时引脚为黑色，引脚周围为白色。
·Type2:Type2 时引脚为白色，引脚周围为黑色。
主要用于处理锡球元件。
对应元件举例
Type1: 用前光处理主体为白色的锡球元件时。
Type2: 用前光处理主体为黑色的锡球元件或 CCGA 时。
4. 元件数据设置 QD057-03
54 AIM 编程手册

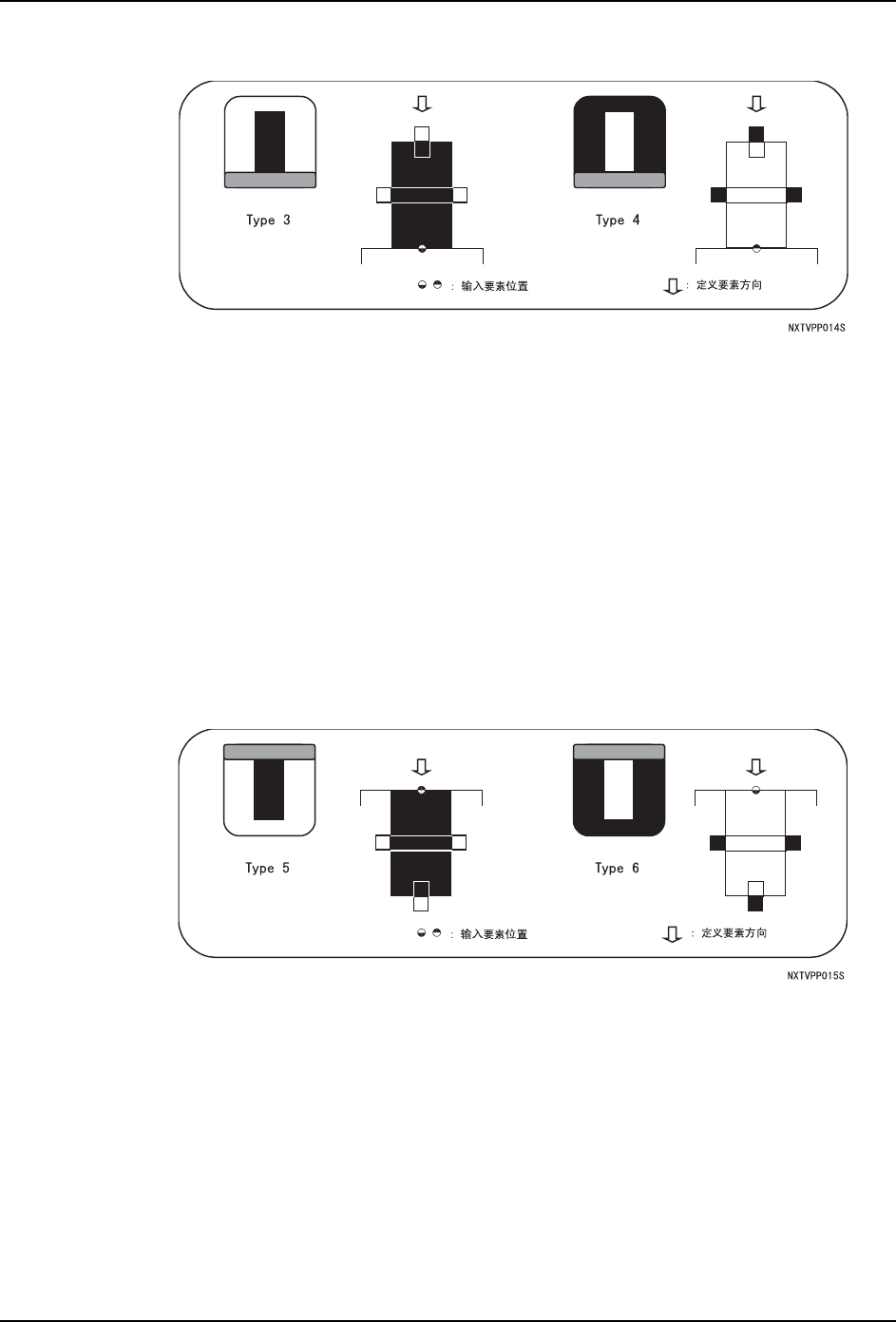

P_pattern3,4
因为朝元件主体外部延伸的引脚的根部是与主体相连的，故不用将卡尺对准该部分。既是
说，用卡尺对准引脚尖端和横向，并使用该检测结果进行元件的位置检测。
·Type3:Type3 时引脚为黑色，引脚周围为白色。
·Type4:Type4 时引脚为白色，引脚周围为黑色。
主要用于在 1 条边或 2 条平行边上有引脚的元件。
然而对于在 2 条以上的垂直边上有引脚的元件，正确计算出引脚的横向位置极为重要，因此
建议从 P_pattern(Type11，12，13，14) 中进行选择。
对应元件举例
Type3: 用背光处理 SOP 时。
Type4: 在元件背景为黑色的状态下用前光处理 SOP、SOJ 时。
P_pattern5,6
引脚朝元件主体内侧延伸。在这一点上与 Type3，4 不同。因此不用将卡尺对准引脚根部与
元件主体相连的部分。也就是说，用卡尺对准引脚尖端和横向，并使用该检测结果进行元件
的位置检测。
·Type5:Type5 时引脚为黑色，引脚周围为白色。
·Type6:Type6 时引脚为白色，引脚周围为黑色。
主要用于在 1 条边或 2 条平行边上有引脚的元件。
然而对于在 2 条以上的垂直边上有引脚的元件，正确计算出引脚的横向位置极为重要，因此
建议从 P_patern(Type11，12，15，16) 中进行选择。
