4. 元件数据设置 QD057-03
74 AIM 编程手册

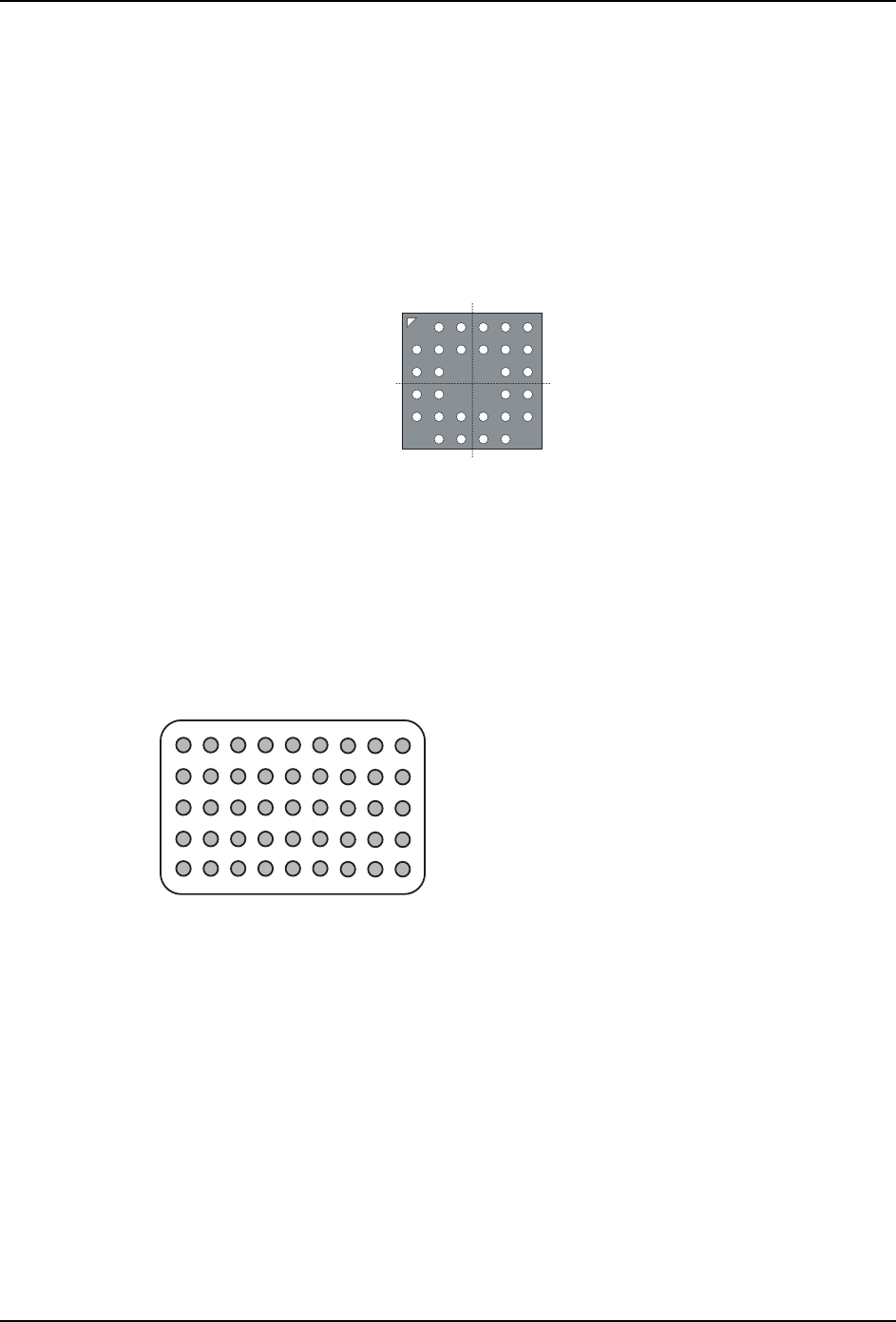

Vision Type 142 (147) 不规则排列锡球的黑色主体元件处理
对不规则排列的锡球的元件进行影像处理。需要输入元件主体的尺寸以及要素信息。141，
142 的元件基准点为元件主体中心，146，147 的元件基准点为元件中心。
锡球需满足下列条件 :
·锡球数量多于 2 个。
·锡球之间的间隔大于锡球直径的 2 倍。然而如果元件上只有 2 个锡球，则其间隔
需大于元件主体横、纵横平均尺寸的 6 分之 1。
Vision Type 143(148) 陶瓷栅格阵列 （CCGA）元件处理
需要输入元件的主体尺寸及要素信息。影像类型 143 用作主体中心，而影像类型 148 用作元
件中心。
由于使用前光、故有可能因引脚形状或光源状态导致球形栅格的外形影像变得散乱。这种情
况下需对要素信息中引脚信息所包含的球形栅格的位置、宽度、长度等项目的设置值进行调
整。
Vision Type 144(149) LAND 栅格阵列 （LGA）元件处理
需要在元件数据中输入元件主体尺寸以及要素信息。144 的元件基准点为元件主体中心。149
的元件基准点为元件中心。
Vision Type 151(156) 使用机械夹具的黑色接插件处理
需要在元件数据中输入元件主体的尺寸以及要素信息。对于宽、长不同的引脚，需在更改要
素后进行定义。151 的元件基准点为元件主体中心。156 的元件基准点为元件中心。
NXTPRG047
&&*$
QD057-03 4. 元件数据设置
AIM 编程手册 75

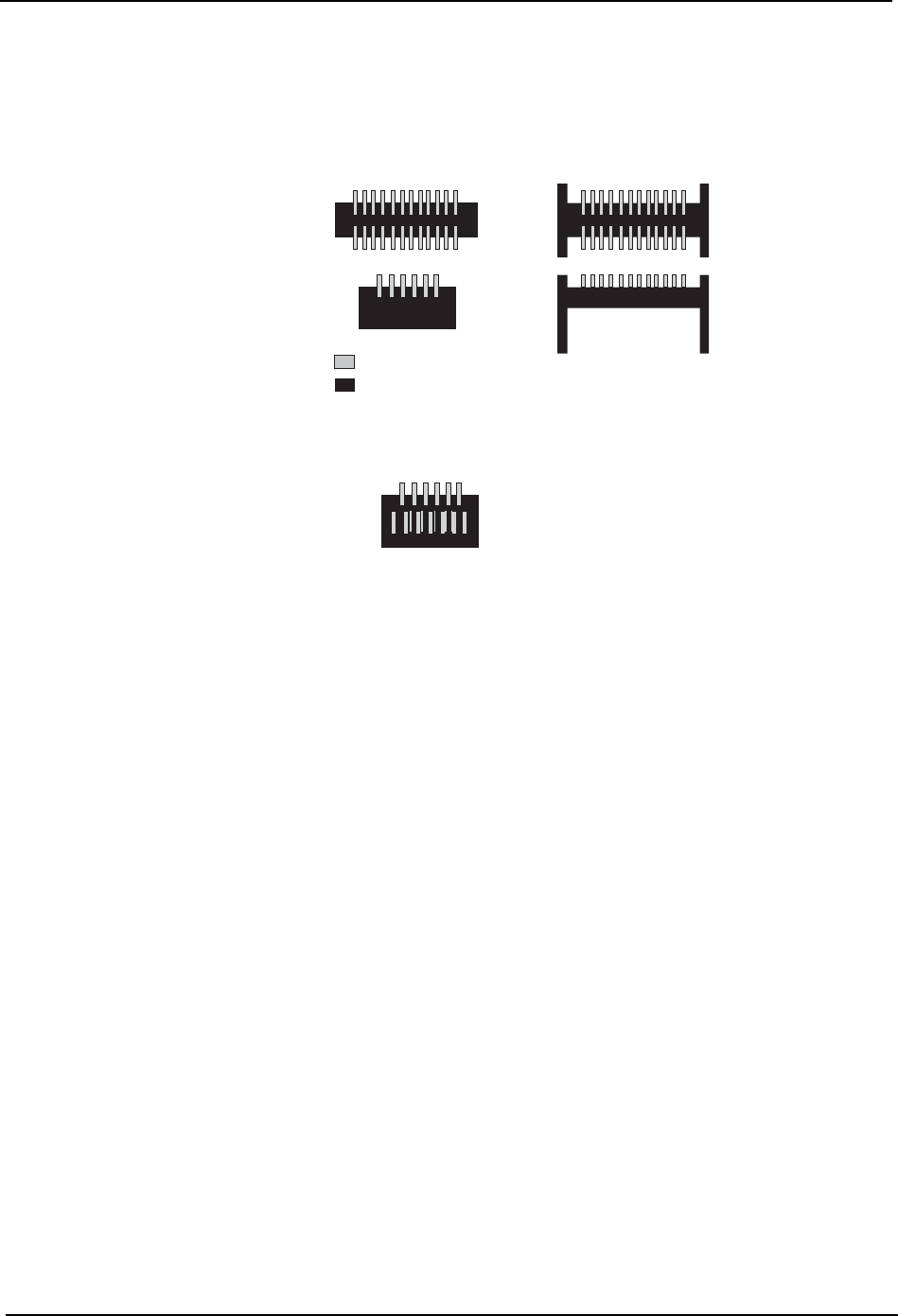

Vision Type 152(157) 黑色主体元件接插件处理
需要在元件数据中输入元件主体的尺寸以及要素信息。对于宽、长不同的引脚，需在更改要
素后进行定义。152 的元件基准点为元件主体中心。157 的元件基准点为元件中心。
㛑⌟ߎܗӊВ՟!
ᓩ㛮
ܗӊ咥㡆䚼ߚ՟˖Џԧ㽚Ⲫ⠽
㛑⌟ߎܗӊВ՟!
㉏ԐܗӊЏԧⱘᓩ㛮Ԛᅲ䰙Ϟᰃ䞥ሲ
ডᇘⱘܝ㒓ˈᰃϡ㛑䖯㸠ℷᐌⱘ⌟ߎⱘDŽ
4. 元件数据设置 QD057-03
76 AIM 编程手册
Vision Type 153(158) 白色主体元件接插件处理
需要在元件数据中输入元件主体的尺寸以及要素信息。对于宽、长不同的引脚，需在更改要
素后进行定义。153 的元件基准点为元件主体中心。158 的元件基准点为元件中心。

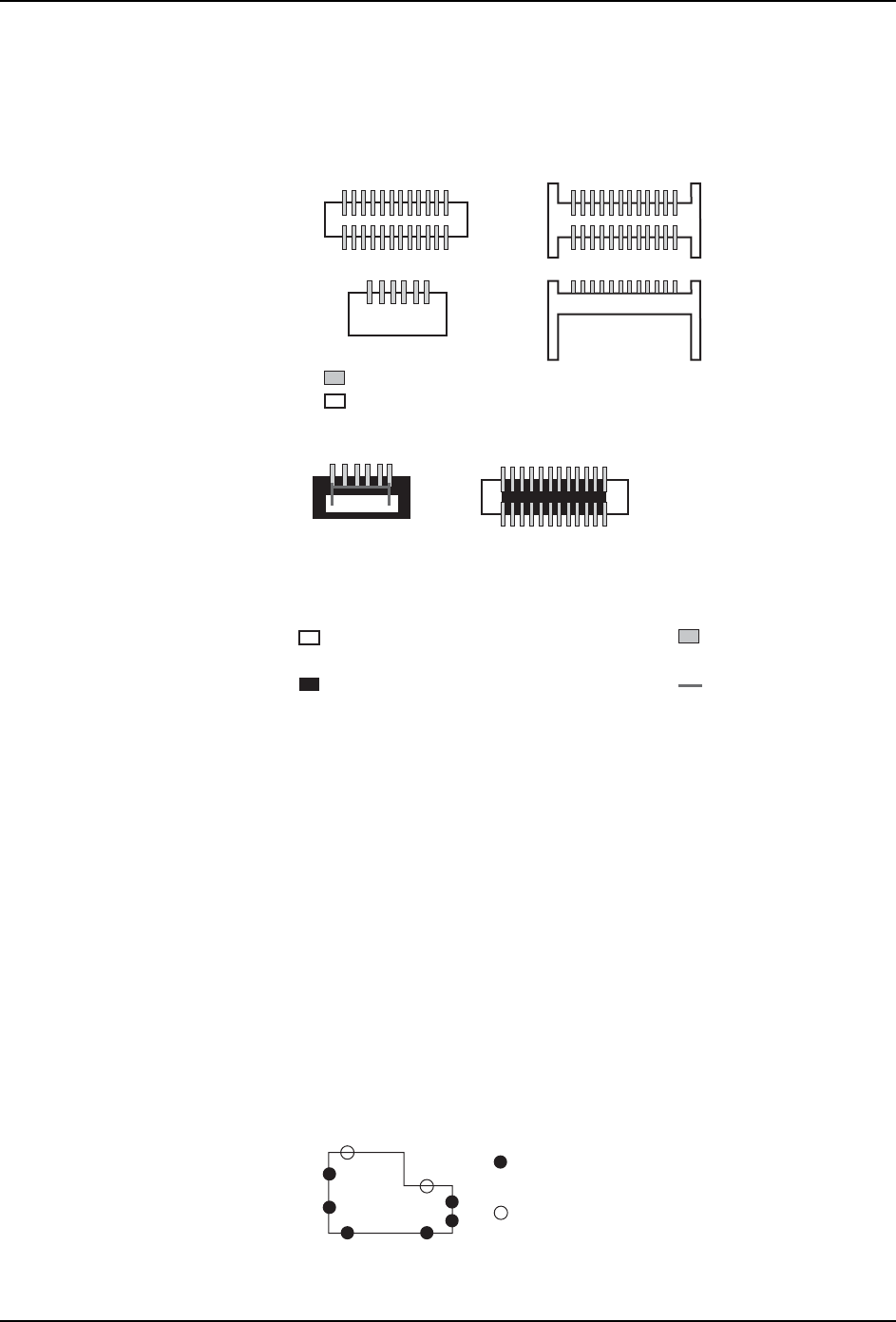

Vision Type 160(165) 元件主体测出处理
需要输入元件的主体尺寸及引脚或突起物体的要素信息。160 的元件基准点为元件主体中
心。165 的元件基准点为元件中心。
若需跳过引脚检查，可在 [Result] 处选择 “not Inspect”。
根据要素信息中指定的引脚和突起物体的数据，自动决定主体检测点的位置。当不能自动决
定检测位置时，可在要素信息的每一边为检测点指定多达两个要素。欲指定主体检测点，指
定好边接着要素信息的每个 “detection”的位置栏的 [X] 或 [Y] 坐标轴上输入坐标值，在
位置栏的其他地方就输入 “0”。
备注 ) 不管是否进行引脚测出，必须在要素信息中设置引脚定义。（即使是要测出元件主体边缘，也
因为在测出边缘时需避开引脚，所以需要引脚信息）。
备注 ) 在向要素信息提供元件主体测出点时，需对测出点进行设置，使得最少有 1 条测出元件主体 2
点的边，2 条测出元件主体 1 点的边。若测出点不足，则会在注册元件数据时发生错误。
备注 ) 对元件主体的边缘部分显示效果不好的元件，有可能会导致错误的发生或贴装精度降低。
备注 ) 若吸嘴露出，则无法正确地进行处理。
备注 ) 若在同一条边上设置的由测出点组成的直线与其他边上由测出点获得的直线不平行或不垂直，
则无法进行处理。
ᓩ㛮
ܗӊЁⱘⱑ㡆䚼ߚ՟˖Џԧ㽚Ⲫ⠽
⌟ߎܗӊВ՟!
ᓩ㛮
ܗӊЁⱘⱑ㡆䚼ߚ՟˖Џԧ㽚Ⲫ⠽
ܗӊᔶ⫼ᴹ߸ᮁܗӊὖⱘԡ㕂
བᵰ≵᳝⹂ᅮܗӊⱘ体ᔶ߭ϡ㛑
䖯㸠ܗӊ⌟ߎDŽ
ܗӊЁ咥㡆䚼ߚ՟˖Џԧ㽚Ⲫ⠽
㒓
ϡ㛑⌟ߎܗӊВ՟!
䰤ࠊܗӊЏԧⱘⱘ⚍
ϡ㛑䰤ࠊܗӊЏԧⱘ⚍
