6. 在机器上编制 Job （使用 MEdit） QD057-03 124 AIM 编程手册 6.5.4 吸取测试时供料器送料次数和料带的返回方法 当执行吸取测试时， 需要供给元件， 因为测试时 不会自动供给元件并且存在依靠供料 器的送 料操作需要一定的时间来进行。 送料数列举如下。 基于供料器类型和间距表的送料数 料带供料器 料管供料器 备注 ) （）中的数字表明可以对吸取测试的元件进行这么多次送料。但是，有时会出现 Y 轴移动了公 …
QD057-03 6. 在机器上编制 Job （使用 MEdit）
AIM 编程手册 123
向模组发送更改设置
24.显示测试的吸取位置的位移量和间距值。检查结果值，如果结果值正确，单击 [Finish]。
可通过单击 [Back] 返回到先前的吸取测试步骤中去。
25.弹出对话框询问是否要将结果值送回到模组中。单击[Yes]将新的位移量发送到模组中。
26.弹出对话框询问是否要执行数据检测。单击 [Yes] 通过数据检测工具检测 Job 数据。
27.选择要把对 Job 数据进行的更改发送到模组中去的模组接着单击 [OK]。请注意，同个元
件出现在多个模组中时，要同时选择该元件的所有模组，这点非常重要。
6. 在机器上编制 Job （使用 MEdit） QD057-03
124 AIM 编程手册
6.5.4 吸取测试时供料器送料次数和料带的返回方法
当执行吸取测试时，需要供给元件，因为测试时不会自动供给元件并且存在依靠供料器的送
料操作需要一定的时间来进行。送料数列举如下。
基于供料器类型和间距表的送料数
料带供料器
料管供料器
备注 ) （）中的数字表明可以对吸取测试的元件进行这么多次送料。但是，有时会出现 Y 轴移动了公
差值出错就不能执行吸取测试的情况，这是因为吸取的位置会根据校正平衡值或任何吸取的位
移量 （元件的尺寸或更小一些）的变更而变更，这样吸取的位置就有可能在有效的移动范围
外，因此就导致不能执行测试。
W08 W12 W16 W24 W32 W44 W56
间
距
送料次数 送料次数 送料次数 送料次数 送料次数 送料次数 送料次数
11 × × × × × ×
21 × × × × × ×
4 1 3 (1) 3 (1) 4 4 4 4
8 2 (1) 2 (1) 3 3 3 3
12 2 (1) 2 (1) 2 (1) 2 (1) 2 (1) 2 (1)
16 2 (1) 2 (1) 2 (1) 2 (1)
20 2 (1) 2 (1) 2 (1) 2 (1)
24 2 (1) 2 (1) 2 (1) 2 (1)
28 (1) (1) (1)
32 (1) (1) (1)
36 (1) (1)
40 (1) (1)
44 (1)
48 (1)
52 (1)
56 (1)
供料器宽度 类型 溜槽类型 送料次数
24 mm 1S Top (1)
24 mm 1S Bottom ×
24 mm 1L Top ×
24 mm 1L Bottom ×
48 mm 2S Top (1)
48 mm 2S Bottom ×
48 mm 2L Top ×
48 mm 2L Bottom ×
QD057-03 6. 在机器上编制 Job （使用 MEdit）
AIM 编程手册 125

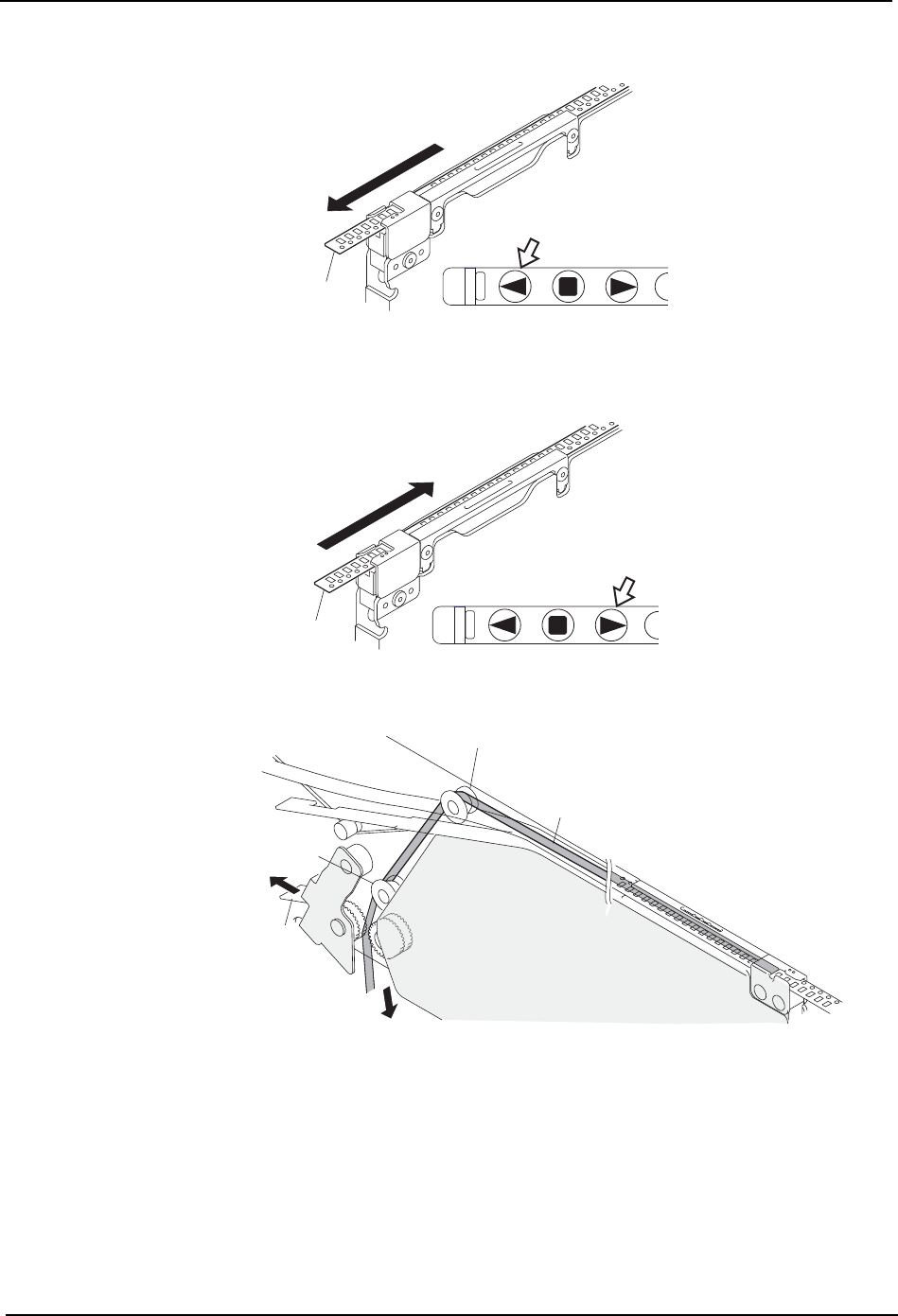

料带的送料方法
1. 参照前述的表格，请按下所指定的先行送料次数的送料开关，送出元件料带。
料带的返回方法
1. 参照前述的表格，请按下所指定的先行送料次数的返回开关，返回元件料带。
备注 ) 拉紧杠杆是为了在正确旋转时防止顶部的薄膜松散而设置的 ( 如，料带向前送料 )。当反方向
旋转时，则顶部的薄膜就有可能松散。通过打开拉紧杠杆来消除松散，通常是拉紧顶部的薄膜
再将拉紧杠杆返回。
䕧䗕᭭ᏺ
ERR
PWR
1
2
4
NXTFDR006S
䕧䗕᭭ᏺ
ERR
PWR
1
2
4
NXTFDR181S
㽚Ⲫ᭭ᏺ
ᢝ㋻ᴴᴚ
䕀ࡼ䕈Ϟ
䕀ࡼ䕈ϟ
NXTFDR008S
