QD057-03 4. 元件数据设置 AIM 编程手册 37 Process- Error （处理 - 出 错） Alt Feeder Trigger 是用于非元件数据的设置。通过附属软 件来对 AIM 的设置进 行设置。 Dump Position 是与机器控制相关的设置。 Forcing Recovery Times As 0 是与机器控制相关的设置。 Recovery Times 是与机器控制相关的设置。 Vision （影像） …

100%1 / 165
4. 元件数据设置 QD057-03
36 AIM 编程手册
4.3.2 Shape Process 标签页
区域 项目名称 说明
B o dy
( 主体）
Location Pin
Length
是与影像处理相关的设置。
Lead
( 引脚）
Check Point 是与影像处理相关的设置。
Quantity Check
Limit
是与影像处理相关的设置。
Lead Brightness 是与影像处理相关的设置。
Process-
Nozzle
（处理 - 吸
嘴）
Minimum Diameter 是与机器控制相关的设置。
Maximum Diameter 是与机器控制相关的设置。
Name 是与机器控制相关的设置。
Process-
Pick
（处理 - 吸
取）
Do Auto Offset 是与机器控制相关的设置。
OffsetX 是与机器控制相关的设置。
OffsetY 是与机器控制相关的设置。
OffsetZ 是与机器控制相关的设置。
Tray Pick OffsetZ 是与机器控制相关的设置。
Soft Pick Speed 是与机器控制相关的设置。
Enable Pressure
Sensor
是与机器控制相关的设置。
OffsetQ 是与机器控制相关的设置。
Process-
Pick-
ToleranceC
heck （公差
值检查）
ToleranceX 是与机器控制相关的设置。
ToleranceY 是与机器控制相关的设置。
ToleranceQ 是与机器控制相关的设置。
Process-
Pick-
MTU
Shuttle Speed 是与机器控制相关的设置。
Magazine Speed 是与机器控制相关的设置。
Process-
Place
（处理 - 贴
装）
OffsetZ 是与机器控制相关的设置。
Pressure 是与机器控制相关的设置。
Transport Speed 是与机器控制相关的设置。
Transport SpeedZ 是与机器控制相关的设置。
Transport SpeedQ 是与机器控制相关的设置。
Soft Place Speed 是与机器控制相关的设置。
Place Motion
Selection
是与机器控制相关的设置。
Placing
ThrustPressure
是与机器控制相关的设置。
QD057-03 4. 元件数据设置
AIM 编程手册 37
Process-
Error
（处理 - 出
错）
Alt Feeder Trigger 是用于非元件数据的设置。通过附属软
件来对 AIM 的设置进行设置。
Dump Position 是与机器控制相关的设置。
Forcing Recovery
Times As 0
是与机器控制相关的设置。
Recovery Times 是与机器控制相关的设置。
Vision
（影像）
Vision Type 参照 “Vision Type 详情”。
Vision Area
OffsetX
是与 VPDplus 相关的设置。
Vision Area
OffsetY
是与 VPDplus 相关的设置。
PinCheck
（销检查）
Pin Check Mode 是与影像相关的设置。
Is Bottom Mark
Present
是与影像相关的设置。
Is Bump Present 是与影像相关的设置。
Upper LeftX 是与影像相关的设置。
Upper LeftY 是与影像相关的设置。
Lower RightX 是与影像相关的设置。
Lower RightY 是与影像相关的设置。
Coplanarit
y
（共面性）
暂时不支持此设置
区域 项目名称 说明
4. 元件数据设置 QD057-03
38 AIM 编程手册
输入元件的尺寸和位置

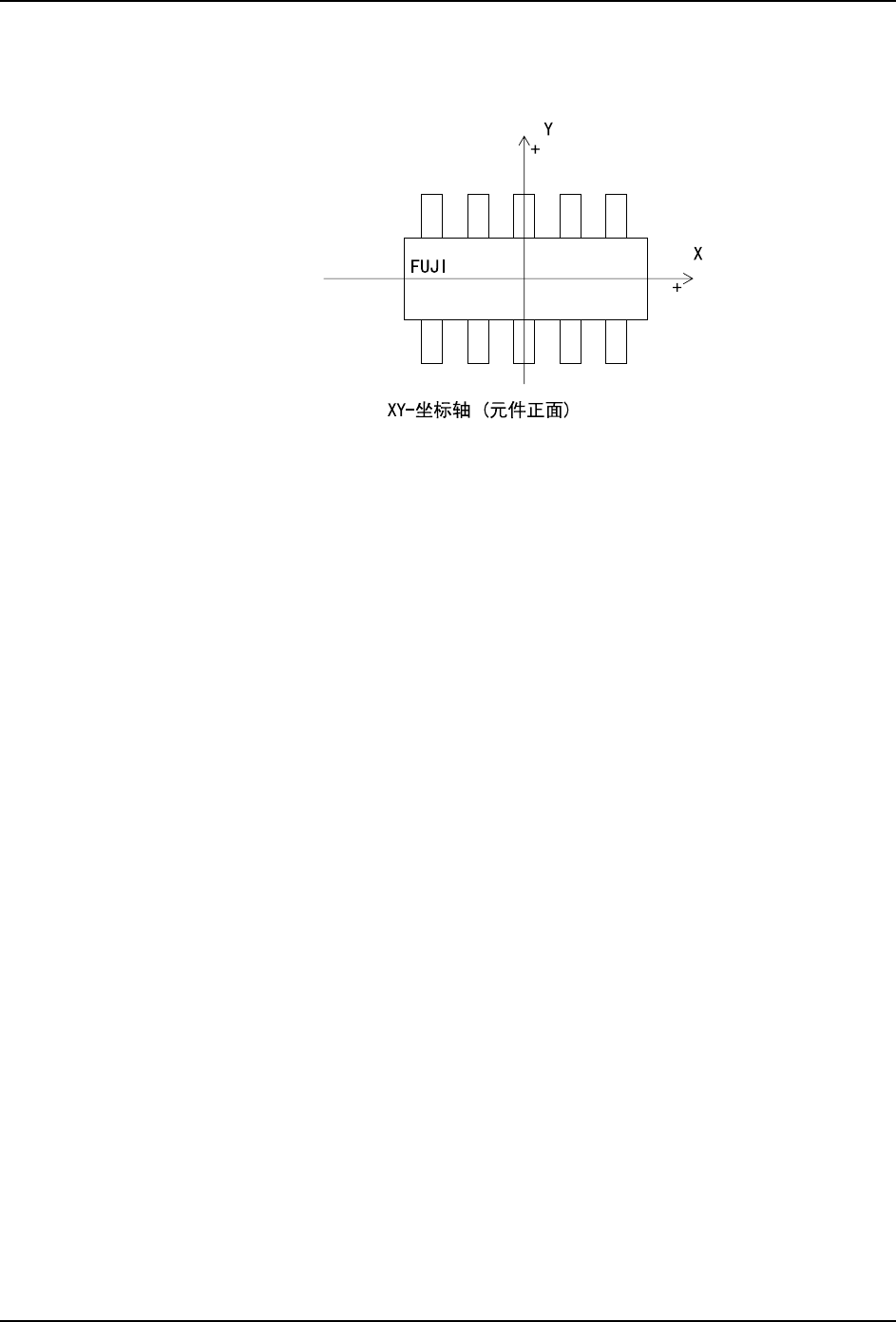

按照从元件上方俯视得到的 XY 坐标系输入元件的尺寸和位置。
