3.Job 编制器 QD057-03 26 AIM 编程手册 2. 选择了对象模组后，指定对象平台 （ 料盘单元 L。 ） 3. 请确认对象平台是否没有被分配了顺序 ， （即 Qty （贴装元件 点数）为 0） 。 4. 对于相对的平台，请按照通常分配顺序 。 35*( 02PRG-0015
QD057-03 3.Job 编制器
AIM 编程手册 25

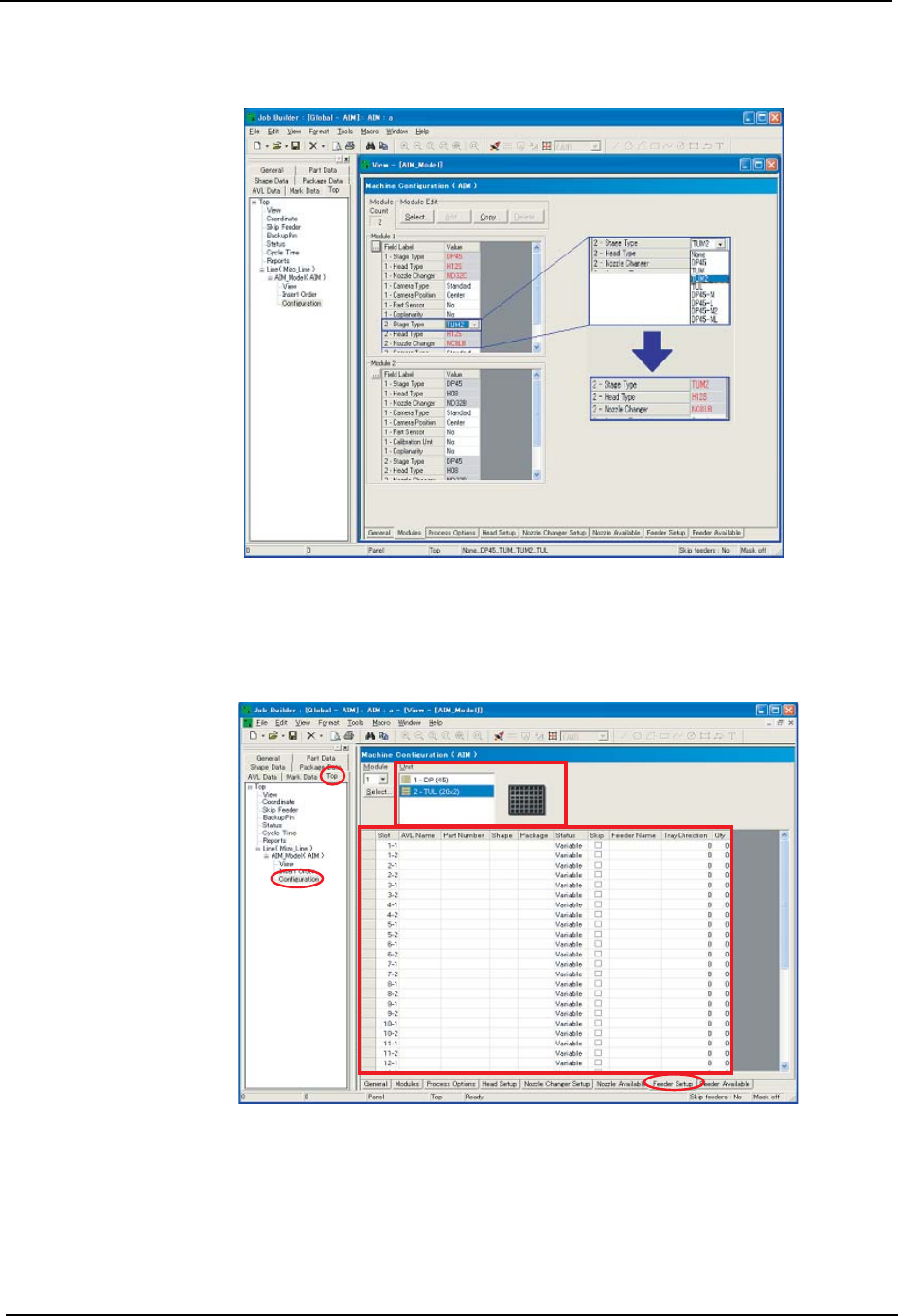

9. 在 Flexa V3.02 中选择 2 台料盘单元 M 时，请在实施了上述的步骤 1. ～ 8. 后，使用平
台 2 侧的下拉式列表选择 [TUM2]。
备注 ) 在 Job 编制器上以红色警告显示各设定值，就这样请继续作业。
供料器安装
1. 打开 Machine Configuration 画面，选择 [Feeder Setup] 标签页。
35*(
35*(
3.Job 编制器 QD057-03
26 AIM 编程手册
2. 选择了对象模组后，指定对象平台 （料盘单元 L。）
3. 请确认对象平台是否没有被分配了顺序，（即 Qty （贴装元件点数）为 0）。
4. 对于相对的平台，请按照通常分配顺序。
35*(
02PRG-0015
QD057-03 3.Job 编制器
AIM 编程手册 27
吸嘴更换器安装
1. 指定供料器侧的平台。
2. 配置工作头 1、2 中使用的所有的吸嘴。
工作头安装
1. 执行优化。
