QD057-03 4. 元件数据设置
AIM 编程手册 65
备注 ) 括号里的影像类型为以元件中心进行影像处理时的影像类型。
230(235) 黑色主体 BGA 处理
231(236) 白色主体 BGA 处理
233(238) 黑色主体 CSP 处理
234(239) 白色主体 CSP 处理
240 MPA （使用 VPDplus） 研发中
252 白元件处理
影像类型 处理 备注
4. 元件数据设置 QD057-03
66 AIM 编程手册
影像类型编号详情
对各个影像类型的使用方法和处理内容进行说明。
影像类型 18 （Multi Purpose Algorithm)
请使用 VPDplus(V3.60 以后）创建元件数据。使用 MEdit 时，请使用机器安装 CD 中的 MEdit。
（请参照 VPDplus 手册）

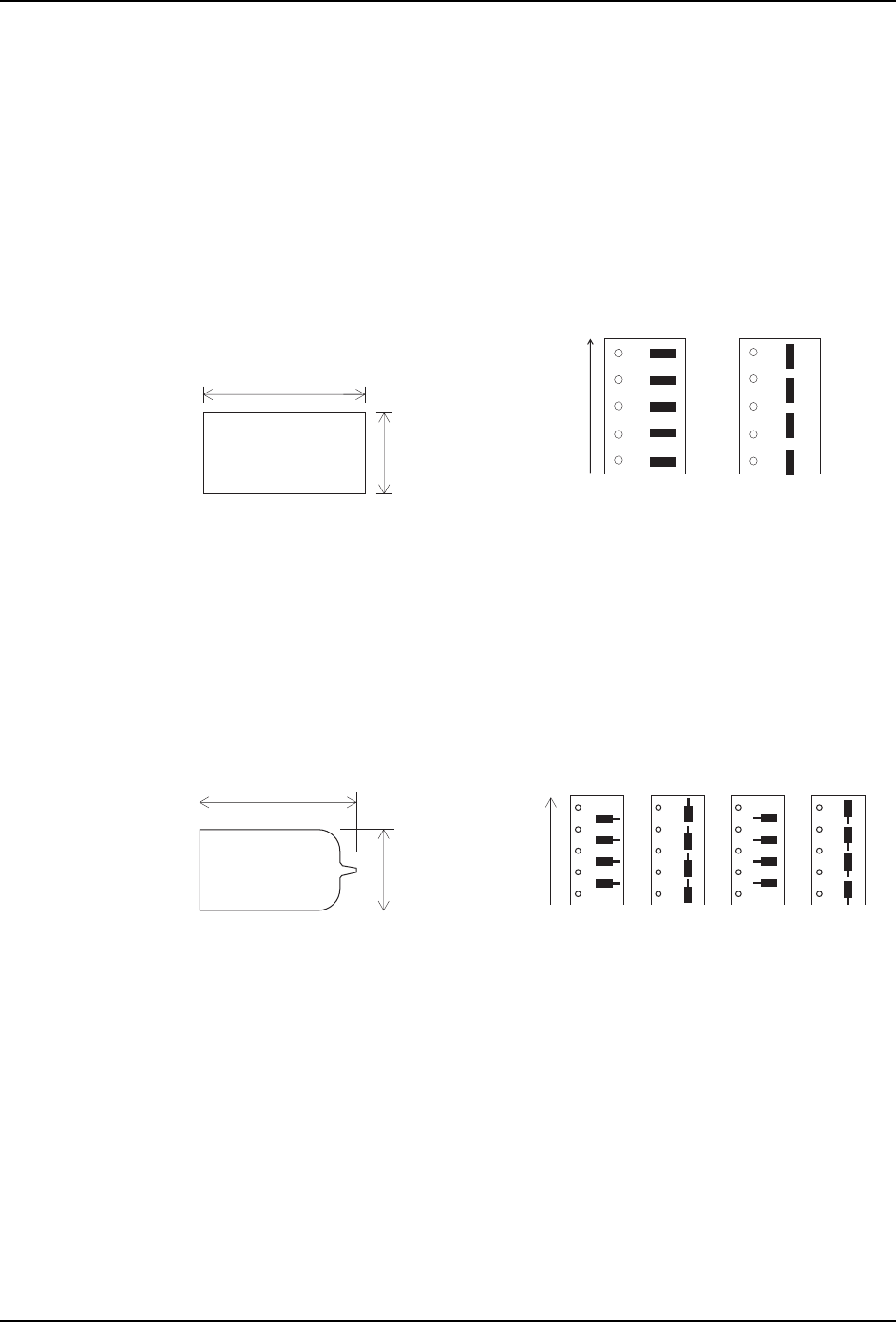

影像类型 60 角形芯片系列处理
只需在元件数据中输入元件的主体尺寸，而无需输入要素信息。元件基准点为元件中心。
VisionType 61 钽 Spragues 处理
VisionType 63 钽 Spragues 处理 （带有极性检查）
只需在元件数据中输入元件的主体尺寸，而无需输入要素信息。需要注意的是，钽 Spragues
的突起部分是包含在元件主体尺寸中的。若使用所带有的极性检查，需将供应方向正确输入
元件数据。元件基准点为元件中心。
㾦ᔶ㢃⠛
;ᮍ৥ϞⱘЏԧሎᇌ
ᮍ৥ᑺ
ᑺ
䗕᭭ᮍ৥
<ᮍ৥Ϟⱘ
Џԧሎᇌ
䪑VSUDJXH
ᮍ৥ᑺ ᑺᑺᑺ
;ᮍ৥ϞⱘЏԧሎᇌ
<ᮍ৥Ϟⱘ
Џԧሎᇌ
䗕᭭ᮍ৥
QD057-03 4. 元件数据设置
AIM 编程手册 67
Vision Type 62 电阻网络、MELF 处理
只需在元件数据中输入元件的主体尺寸，而无需输入要素信息。元件基准点为元件中心。
Vision Type 65 铝电解电容处理
只需在元件数据中输入元件的主体尺寸，而无需输入要素信息。电极也包含在元件主体尺寸
中。元件基准点为元件中心。
Vision Type 66 角形芯片系列处理 （斜着吸取测出功能）
在元件数据中只输入元件的主体尺寸，不需要输入 Element Information。元件基准点为元
件中心。检查元件是否被斜着吸取。
注意 ) 只是以 0603C/R 和 1005C/R 为对象。对于其他的尺寸，进行与 VT60 相同的处理。
⬉䰏㔥㒰
⦏⩗Ѡᵕㅵ
0(/)
ᮍ৥ᑺ
ᑺ
;ᮍ৥ϞⱘЏԧሎᇌ
;ᮍ৥ϞⱘЏԧሎᇌ
;ᮍ৥ϞⱘЏԧሎᇌ
<ᮍ৥Ϟⱘ
Џԧሎᇌ
<ᮍ৥Ϟⱘ
Џԧሎᇌ
䗕᭭ᮍ৥
<ᮍ৥Ϟⱘ
Џԧሎᇌ
;ᮍ৥ϞⱘЏԧሎᇌ
<ᮍ৥Ϟⱘ
Џԧሎᇌ
䪱⬉㾷⬉ᆍ
ᮍ৥ᑺ
ᑺ
䗕᭭ᮍ৥
;ᮍ৥ϞⱘЏԧሎᇌ
<ᮍ৥Ϟⱘ
Џԧሎᇌ
