6. 在机器上编制 Job （使用 MEdit） QD057-03
110 AIM 编程手册
14.确认好顺序后，在 [File] 菜单中单击 [Run Data Checker] 以确认故障。一旦确认数据
已经对 Job 完成了确认，重新把数据传送给模组。
15.在 [File] 菜单中选择 [Retransmit Job] 把更改发送到模组中。
备注 ) 当类似于引擎的黄色象形图像显示在模组的操作电路板上时，可以将 Job 发送到模组中。
16.根据需要重复检查顺序的更改。
退出模拟测试方式

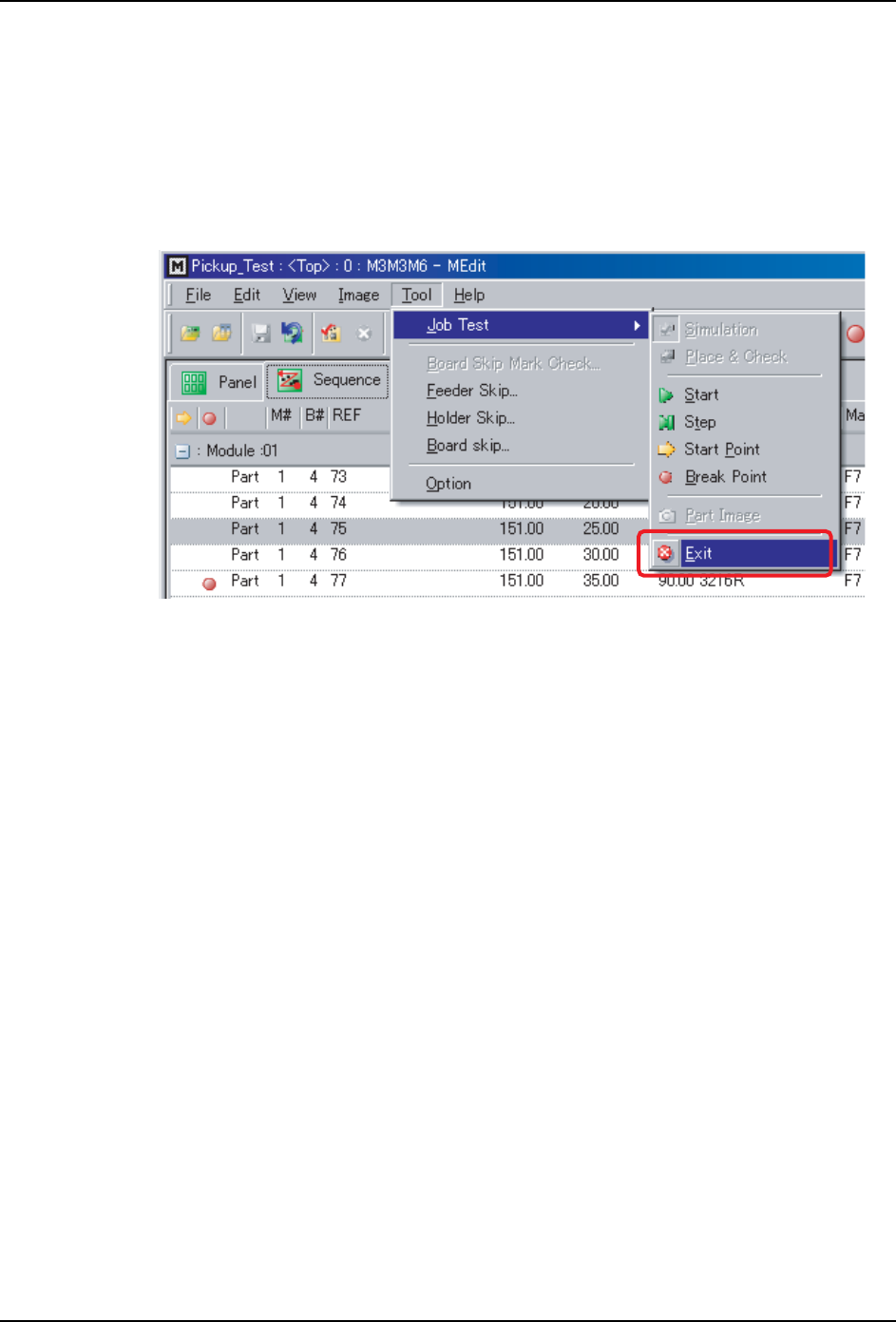

17.当完成所有的模拟测试后，从 [Tool] 菜单中依次选择 [Job Test] - [Exit] 。
在指定的模组上通过模拟方式完成 Job 的测试。
NXTEJM009E
QD057-03 6. 在机器上编制 Job （使用 MEdit）
AIM 编程手册 111
6.4.3 利用贴装 & 检查方式测试 Job
利用该方式执行检查，检查的项目有吸取数据，影像数据，输送数据，元件类型，贴装数
据，实际贴装条件和方向。
启动贴装 & 检查方式
1. 将欲测试的 Job 输送到机器中，等待主屏幕显示模组的所有操作电路板。
2. 如果有必要的话，启动并登录到 MEdit 中。
3. 在 [File] 菜单中单击 [Open Current Job]。弹出 [Acquire current production Job]
对话框。
4. 选择欲编辑的机器生产线，接着选择机器。
5. 选择欲测试的电路板的某一侧，接着在电路板中指定欲测试数据的模组。
6. 单击 [OK]，在打开的 Job 中指定数据设置。
7. 在 [Tool] 菜单中依次选择 [Job Test] - [Place & Check]。模组中操作电路板的背景颜
色会根据要求变成紫色表明模组正在进行测试。有多个条件限制模组在贴装和检查方式
下不能进行更改且有错误发生。
检查元件位置和方向
8. 在 MEdit 列表中选择确认的顺序，单击中断点的按钮 （圆的红色按钮）。通过该方式确
认顺序且在顺序的开始列中确认的顺序将会以蓝色圆圈图标显示。
备注 ) 可指定多个中断点。中断点的顺序停止且获取的图像发送到 MEdit 以确认。非中断点的顺序图
像是不会送到 MEdit 中进行确认的，除非下一个顺序的指令正在被使用。
备注 ) 不可以在贴装 & 检查方式中设置开始的顺序。如果在生产期间模组停止生产就要切换到另一种
方式，生产停止的顺序就是开始的顺序。
9. 单击开始按钮 ( 指向右边的绿色三角形按钮 ) 开始检查操作。 机器开始输送且一旦装载
了电路板，夹紧电路板从开始 / 停止顺序开始确认。机器吸取元件，影像处理元件，贴
装元件并且定位相机获取贴装元件的图像位、位置且会显示在操作电路板中。当达到中
断顺序时，停止运转，将图像输送到 MEdit 中。该图像中以元件图形在 MEdit 覆盖显示。
备注 ) 在使用贴装 & 检查方式时，有必要将供料器安装在欲测试的模组中，因为元件是从供料器中吸
取的。
10.根据电路板中的焊点确认元件图像中的坐标和角度。如果要更改元件的 X，Y 轴的位置，
可直接编辑坐标或单击定位按钮 ( 有四个箭头的按钮 ) 接着单击图片且拖动图片知道其
位置准确。可通过单击旋转按钮来更改方向 ( 有圆圈的尖头按钮 )。
11.对显示的位置进行了必要的调整设置后，单击 “start”按钮继续直到出现下一个中断
点，或单击“step”按钮 ( 指向生产线的三角形按钮 ) 以确认下一个顺序 ( 没有中断点
也可以执行该操作 )。
12.继续确认顺序直到所有目标顺序都已经贴装和确认。
备注 ) 在 MEdit 中将有好几次询问是否将已经更改的 Job 再次传送回机器中。如果 Job 被再一次传送
回机器中且 Job 没有发生任何变化，就继续操作 18 步骤。这是因为当前的大部分数据已经在
机器中，因此不需要重复传送 Job。如果还不能确定 Job 的更改是否已经传送到机器中时，则
继续执行下一步。如果 Job 已经传送到机器中则毫无疑问当前的数据已经在机器中。
向模组发送更改设置
13.确认好顺序后，在 [File] 菜单中单击 [Run Data Checker] 以确认任何故障。一旦确认
数据已经对 Job 完成了确认，重新把数据传送给模组。
6. 在机器上编制 Job （使用 MEdit） QD057-03
112 AIM 编程手册
14.在 [File] 菜单中选择 [Retransmit Job] 以便将更改的设置发送到模组中。
备注 ) 当类似于引擎的黄色象形图像显示在模组的操作电路板上时，可以将 Job 发送到模组中。
15.根据需要重复检查更改的顺序。
退出贴装 & 检查测试方式
16.一旦完成所有的贴装 和检查方式后，在 [Tool] 菜单中依次选择 [Job Test] - [Exit] 。
以上就是通过贴装 & 检查方式完成在指定模组上测试 Job。
