3.Job 编制器 QD057-03 28 AIM 编程手册 2. 确认工作头安装的内容。 35*(
QD057-03 3.Job 编制器
AIM 编程手册 27

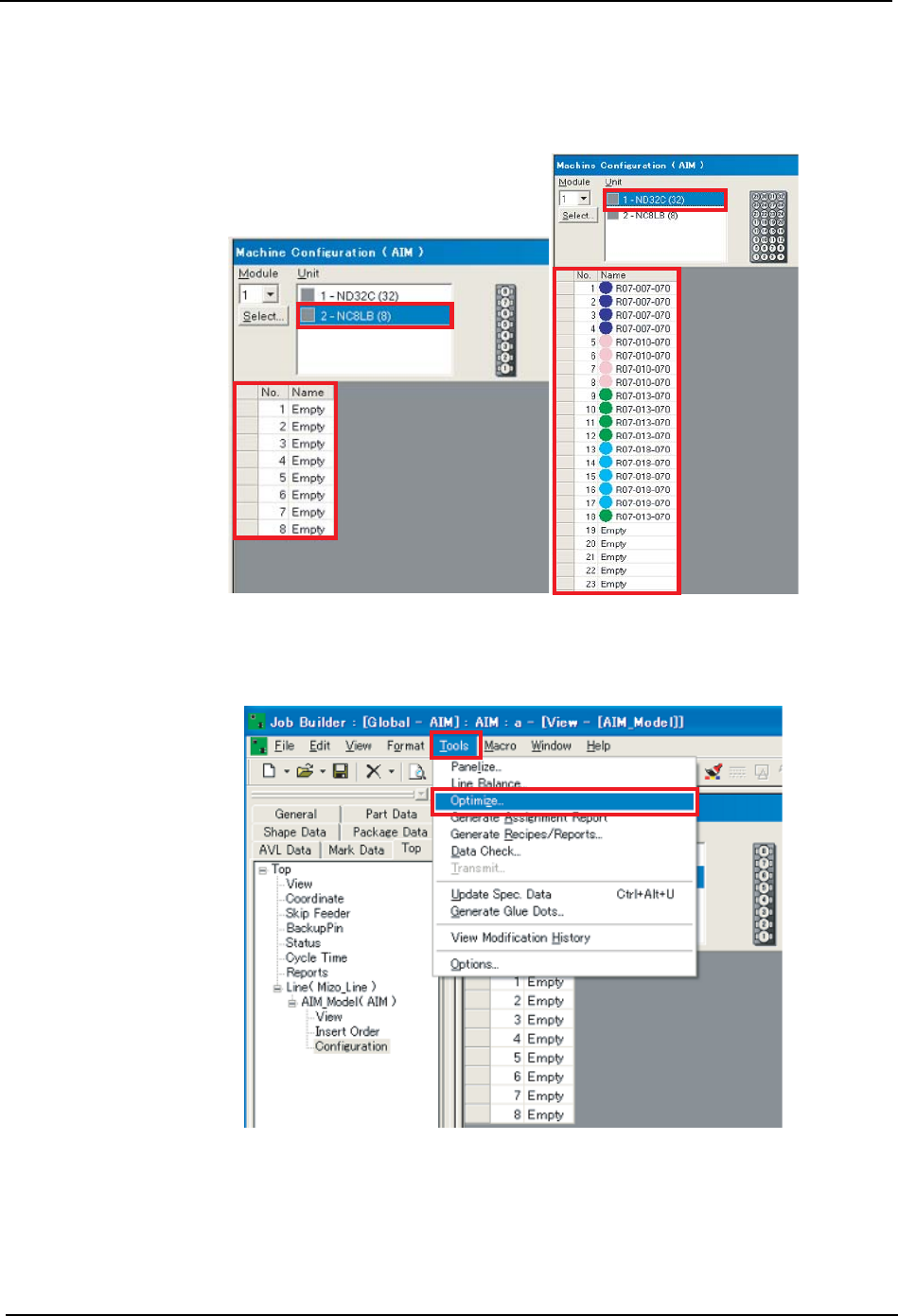

吸嘴更换器安装
1. 指定供料器侧的平台。
2. 配置工作头 1、2 中使用的所有的吸嘴。
工作头安装
1. 执行优化。
35*(
35*(
3.Job 编制器 QD057-03
28 AIM 编程手册
2. 确认工作头安装的内容。
35*(
QD057-03 3.Job 编制器
AIM 编程手册 29
进行生产
换线
能够按照通常的换线作业进行。
注意 ) 对于被连接了料盘单元 L·料盘单元 M × 2 侧的吸嘴置放台，不能配置 H12S 或者 H08 用的吸嘴
置放台。请置换 Job 中指定的以下任意一种的吸嘴置放台。
校正
能够按照通常的校正作业进行。
在实施自动校正时，执行吸嘴置放台的识别，需要治具吸嘴。此时，请将 H12S·H08 用的治
具吸嘴安装到没有连接着料盘单元侧的吸嘴置放台上。在实施了按治具吸嘴的校正后，当生
产吸嘴不够时，进行吸嘴置放台的安装向导。如果连接了 H12S 时，不存在能够搭载治具吸
嘴和生产吸嘴双方的吸嘴置放台。请根据向导在吸嘴置放台上安装吸嘴。
备注 ) 如果是平台 2 侧连接料盘单元 L 或者料盘单元 M （2 台）的 Job，请预先准备集中了治具吸嘴
的吸嘴置放台和集中了生产吸嘴的吸嘴置放台，通过更换整个吸嘴置放台，能够顺畅地从校正
转换到生产。
元件补充
因为不使用料盘元件，所以不进行补充向导。
供料器元件的补充方法与通常生产相同。
进行空运转
空运转的设定
能够按照通常的空运转作业进行。
进行空运转
能够按照通常的空运转作业进行。
吸嘴置放台 备注
NE12A （H04 用）
NC8LB （H01 用）
NG16B （F04 用） 使用 H12S 时，请取除吸嘴置放台
上的吸嘴。
NF07A （OF 料盘单元 L 用） 使用 H12S 时，请取除吸嘴置放台
上的吸嘴。
NF05A（OF料盘单元M×2用） 使用H12S 时，请取除吸嘴置放台
上的吸嘴。
