4. 元件数据设置 QD057-03 88 AIM 编程手册 4.7 同已有元件数据之间的兼容性 4.7.1 背景 Fuji 的先前机种可支持前光方式 / 背光方式这两种影像处理方式。 然而新开发出来的 AIM 则 仅支持前光方式的影像处理 。因此需将以背光 方式创建的元件数据转换成前光方式用的元 件数据。 通常情况下， 可通过 AIM 机的机上转换软件 来自动对其进行转换， 但并非所 有种类 的元件数据都是可以被转换的， 对于某些特定…
QD057-03 4. 元件数据设置
AIM 编程手册 87

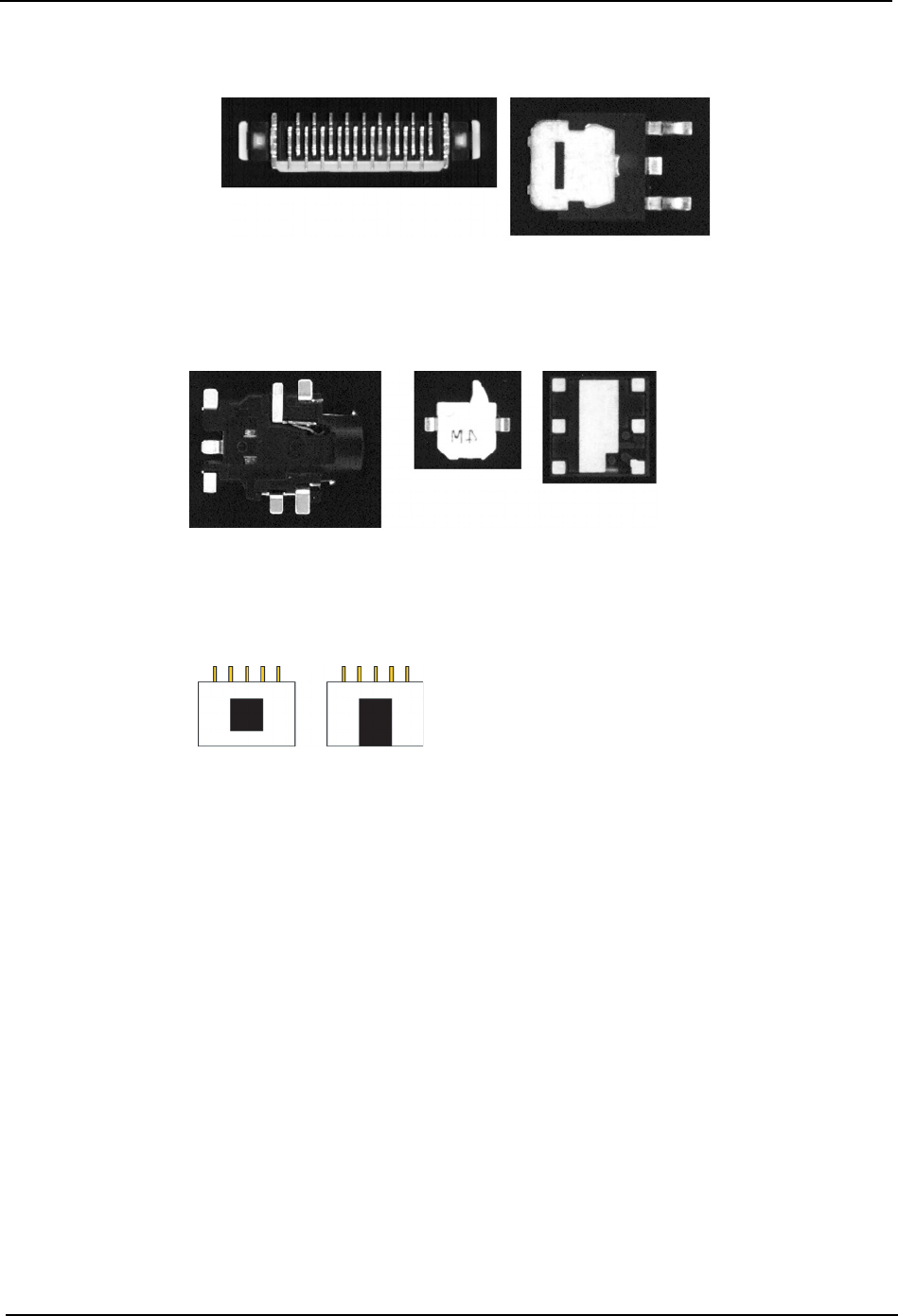

Ꮊেᇍ⿄ܗӊВ՟
Ϟϟᇍ⿄ܗӊВ՟
1;79336
䗮䖛᠔᳝㛑ⳟࠄⱘⱑ㡆䚼ߚᴹ߸ᮁᇍ⿄ᣛᓩ㛮䞥ሲ䚼ߚ
䴲ᇍ⿄ܗӊВ՟
1;79336
䗮䖛᠔᳝㛑ⳟࠄⱘⱑ㡆䚼ߚᴹ߸ᮁ䴲ᇍ⿄
ᣛᓩ㛮䞥ሲ䚼ߚ
咥㡆䚼ߚ㹿ⱑ㡆Џԧ᠔ࣙೈϡ㹿ࣙೈⱘ՟ᄤ
1;7933
6
4. 元件数据设置 QD057-03
88 AIM 编程手册
4.7 同已有元件数据之间的兼容性
4.7.1 背景
Fuji 的先前机种可支持前光方式 / 背光方式这两种影像处理方式。然而新开发出来的 AIM 则
仅支持前光方式的影像处理。因此需将以背光方式创建的元件数据转换成前光方式用的元
件数据。通常情况下，可通过 AIM 机的机上转换软件来自动对其进行转换，但并非所有种类
的元件数据都是可以被转换的，对于某些特定的元件，须对其优先项目进行输入。本章中提
供了先前机种用元件数据和 AIM 用元件数据的对照表，并对有关元件数据转换的限制事项进
行了说明。
若要在 FUJI 的先前机种中上使用新创建的元件数据，则需使用旧的影像类型及 P_Pattern。
如果仅在 AIM 机上使用元件数据（生产线中只有 AIM 机），请在元件数据中设置 AIM 机用的
新影像类型及前光用 P_Pattern。
QD057-03 4. 元件数据设置
AIM 编程手册 89
4.7.2 AIM 机兼容影像类型一览表
影像类型 新 P_Pattern 元件类型 备注
Old AIM
10 60 角形芯片系列处理 根据元件形状选择外形最合适
的 VT。需对优先项进行输入
（参考 1）。
65 铝电解电容处理
180 钽电容器处理
123/124/
144
引脚元件处理
11 61 钽 Spragues 处理
12 62 电阻网络、MELF 处理
13 63 钽 Spragues 处理 （带有极性检
查）
20 180 (Old P Pattern)+1* 钽电容器，SOT 类型元件处理
根据元件形状选择外形最合适
的 VT。需对优先项进行输入
（参考 2）。
75 (Old P Pattern)+1* 功率晶体管处理
21 71 Volume、微调电容器处理
22 72 (Old P Pattern)+1* HEMT 处理 (0 度 )
23 73 (Old P Pattern)+1* HEMT 处理 ( 在 45 度时支持 )
24 74 (Old P Pattern)+1* 微调电阻，微调电容器处理 （带
有极性检查）
30 80 圆形元件处理
40 160 (Old P Pattern)+1* 元件主体测出处理
根据元件形状选择外形最合适
的 VT。需对优先项进行输入
（参考 3）。
60/123/
124/152/
153/180/
252
(Old P Pattern)+1* 引脚元件 / 外形元件处理
100(105) 123(128) (Old P Pattern)+1* IC 引脚元件处理
120(125) 124(129) 24->4,34->14*
(Conversion not
required for others)
J 引脚元件处理
121(126) 124(129) As above J 引脚元件处理
122(127) 124(129) As above J 引脚元件处理
123(128) 123(128) As above IC 引脚元件处理
124(129) 124(129) As above J 引脚元件处理
130(135) 230(235) Conversion not
required
元件主体为黑色的 BGA 处理
131(136) 231(236) As above 元件主体为白色的 BGA 处理
140(145) 140(145) As above 倒装芯片元件处理
142(147) Asabove 不规则排列锡球的黑色主体元件
处理
143(148) CCGA 元件处理
144(149) LGA 元件处理
