4. 元件数据设置 QD057-03
40 AIM 编程手册

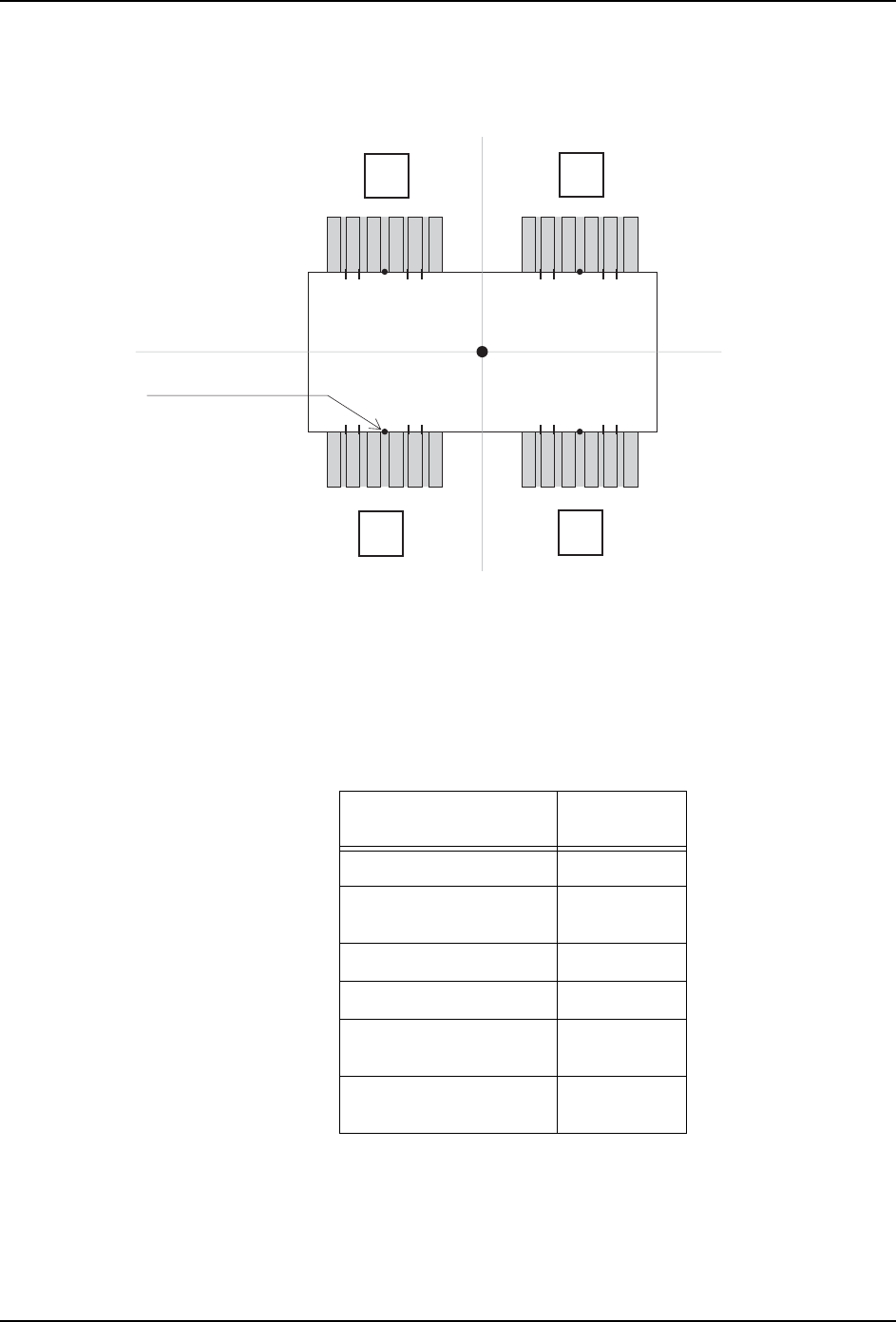

PositionX,Y （位置 X，Y）
输入引脚要素的位置。坐标原点为元件主体中心。将最内侧 （元件主体一侧）的坐标作为
（PositionX，PositionY）。（参照下图）
Side （侧编号）
设置元件贴装的侧编号。要始终分配好侧编号，如上图所示 （以 0 方向为基准）。
P_pattern （P 类型）
设置影像处理时引脚的显示方式。请参照下表选择 P_pattern。
P_pattern 设置的详情请参考 “4.5 关于 P_pattern 详情”。以下表格列举出 AIM 的一般
P_pattern 的设置。.
;ԡ㕂<ԡ㕂

Џԧ
ᓩ㛮㽕㋴㒘
䖍
䖍
䖍
䖍
元件类型 P_Pattern
编号
SOIC,SOT 4
QFP （引脚在 4 条边上
时）
14
SOJ 4
PLCC 12
BGA （元件主体为白
色）
1
BGA （元件主体为黑
色）
2
QD057-03 4. 元件数据设置
AIM 编程手册 41
Result （结果）
设置检查元件引脚的检查类型，通常是设置为 [Inspect]。检查项目说明如下。
Quantity （引脚数量）
设置要素中的引脚数目。
Pitch （间距）
设置要素中引脚的间距。
Width （宽度）
设置要素中的引脚宽度。
Length （长度）
设置要素中的引脚长度。
Width Tolerance （宽度公差值）
设置要素中引脚宽度的公差值。
Length Tolerance （长度公差值）
设置要素中引脚长度的公差值。
Center Tolerance （中心公差值）
设置要素中引脚的弯曲程度公差值。
组 设置 说明
Vision
Processing
Options
（影像处理
选项）
Inspect 这是无特殊形状的标准元件的指定设置。
Don't Inspect 不检查元件。
Virtual Lead 用来限制引脚。当元件正在被检测时，影像处理进程
会验证在引脚范围内是否不存在引脚。此功能有助于
极性检查。
Matrix 行列输入 BGA、倒装芯片元件的球形栅格时，用 2 行
要素数据定义 1 个要素。此时将第一行的要素的
Result 设置为 “Inspect”，将第二行的要素的
Result 设置为 “Matrix”。“Matrix”表示此元件为
栅格类型，且由 2 个连续的要素数据定义 1 个要素。
CheckItems
（检查项
目）
No Length
Tolerance
Check
不进行引脚长度的误差检查。引脚长度分布不规则时
选择。
No Width
Tolerance
Check
不进行引脚宽度的误差检查。引脚宽度分布不规则时
选择。
First Pin
Check
用于检测第一根测出引脚左边没有引脚的引脚。( 从
左至右测试引脚 )。
Last Pin Check 启用引脚检查功能。若是从左到右处理引脚的影像，
则检查最后发现的引脚的右边是否有引脚。若是从上
到下处理引脚的影像，则检查最后发现的引脚的下边
是否有引脚。
4. 元件数据设置 QD057-03
42 AIM 编程手册
4.3.4 Shape Process 详情
Body （主体）
Location Pin Length （定位销长度）
存在定位销时，以毫米为单位来定位其在元件主体上的位置。在使用压入贴装功能时需要该
设置。
Lead （引脚）
Check Point （检查位置）
设置进行引脚检查的位置 （从引脚的末端开始测量）。如果设置为 0，则在引脚的 30% 的位
置进行检查。以下的设置适用于多数元件的通用指导。
Quantity Check Limit （数量检查限制）
设置引脚的测出率。设置为 100% 时，若未能测出所有引脚则会出错。设置为 90% 时，若未
能测出 90% 以上的引脚则会出错。通常情况下设置为 100%。
Lead Brightness （引脚亮度）
自动判断引脚 （锡球）亮度有困难时，设置引脚的亮度水平。引脚越亮，需设置越高的值。
设置为 0 时则由影像处理自动判断亮度。
Process-Nozzle （处理 - 吸嘴）
Minimum Diameter （最小直径）
设置可吸取的吸嘴的最小直径。
Maximum Diameter （最大直径）
设置可吸取的吸嘴的最大直径。
Name （名称）
特殊吸嘴时使用此设定。通常情况下设置的是吸嘴所吸取的圆形大小，但若吸嘴不是圆形而
是特殊形状的，则设置其名称为不对称吸嘴。
Process-Pick （处理 - 吸取）
Do Auto Offset （设置自动修正）
设置是否对吸取修正量进行自动修正。若选择 “No” ，则元件吸附位置将为元件中央。然
而，因供料器倒下等原因有可能导致不能吸取元件中央。这时则通过影像识别计算偏移量并
反馈至吸取位置，使得吸取位置尽量靠近中央。
因此若吸取位置偏离中央，将 “Do Auto Offset”设置为 “Yes”，则可对吸嘴中心和元件
中心的位置间的修正量进行计算，其结果被反馈至控制软件，从下一个元件开始即可吸取其
中央位置。
OffsetX,Y （修正值 X，Y）
通常情况下，吸嘴吸取元件的位置是元件外形的中心位置。然而如果形状特殊外形，则有可
元件类型 设置
SOP/QPF 10-90% （标准值为 30%）
PLCCs/SOJ 50-70% （标准值为 60%）
BGA/FlipChip 50%
