点。
·必须在电脑上安装 VPDplus。如果安装的是限制功能的免费版本，就只能使用版本
中限制的几项功能了。如果安装的是授权版本并且有授权许可，则可以使用该版
本的所有功能 ( 比如调整和影像测试功能 )。有关 VPDplus 安装的详细信息请参
考 VPDplus 的安装手册。
·必须在电脑上安装 VPDplus 的启动装置。该软件将图像与外形数据和 VPDplus 联
接起来。该软件可从辅助软件网站上下载。如果没有安装该软件，就要在打开图
像之前从网上下载并安装该软件。
1. 在在线监视器中选择要查看错误图像的模组，接下来单击该机器的影像处理错误分析图
标。弹出 [Vision processing error analysis] 屏幕，显示该模组中所有保存图像的相
关信息。
2. 显示元件的图像，通过 VPDplus 进行编辑。
3. 单击图像接下来弹出 [File Download] 对话框。
4. 选择 [Open]，利用 VPDplus 打开图像。
5. 根据需要编辑数据。VPDplus 中编辑的详细信息，请参考 VPDplus 操作手册或在线帮助。
备注 ) 如果使用的是授权版本的 VPDplus，要确认在将编辑的设置保存到 Job 中之前，要先执行编辑
设置的影像处理测试。最后重新启动生产。
6. 完成编辑后，在 [File] 菜单中选择 [Update Shape Data]。弹出确认信息框。
7. 单击 [Yes]，把编辑的影像数据保存到 Job 中。
8. 关闭 VPDplus。
6.3.4 向机器返回编辑好的影像数据
利用 VPDplus 中的升级外形数据指令将编辑的数据保存在总 Job 目录中的 Job 中。为了在机
器中使用新的编辑的影像数据，要将数据发送到机器中。利用 MEdit 打开元件模组中当前的
Job，接着将 Job 重新发送到相关的模组中去。参考本章的相关小节，查看在机器中打开 Job
和重新将 Job 返回到机器中的步骤。
QD057-03 6. 在机器上编制 Job （使用 MEdit）
AIM 编程手册 107
6.4 测试 Job
6.4.1 概述
Job 的测试功能使得用户在开始生产之前能查看和编辑机器上的 Job。通过该功能可以使生
产刚开始时新 Job 中发生的错误大幅度减少。有两种 Job 测试模式且每种测试的方法步骤各
不相同 。 两种方式的相关信息列举如下。
模拟
指定顺序的贴装位置是通过定位相机来获取的，电路板的类型与元件图像在 MEdit 中以图例
（利用线圈框架）相比较显示。 该功能允许操作者确认任何贴装位置的偏移以及贴装角度的
问题。此外，通过比较元件图形线圈框架与实际焊点的排列，可以粗略的确认元件的类型。
如果还存在计算上的偏差，可以在 MEdit 中纠正并返回到 Job 中。
通过这种方式检查的主要项目有基准点、贴装位置、方向和相对于焊点的元件类型。执行该
测试时并不需要实际上的元件，只需要一块电路板就可以。如果查找到任何有关这些项目的
问题，可以纠正然后再检查一遍。
贴装&确认
吸取元件，影像处理及电路板的贴装。一旦贴装了元件，定位相机就会获取图像的位置且该
图像会以元件图片形式覆盖显示在MEdit中 。 该功能允许操作者确认吸取错误，影像错误，
实际贴装位置的偏差和贴装角度问题。如果出现错误，在MEdit中纠正且将其返回到Job中。
通过该方式检查的主要项目有基准点、供料、送料方向、影像数据、贴装数据、实际贴装位
置和方向。执行该测试时既需要元件也需要实际电路板。如果查找到任何有关这些项目的问
题，可以纠正然后再检查一遍。
6.4.2 利用模拟方式测试 Job
通过该方式来对元件类型、贴装位置和方向的进行基本检查。
启动模拟方式
1. 传送欲测试的 Job 给机器，等待主屏幕显示模组中所有操作用的电路板。
2. 如果有必要的话，启动并登录到 MEdit 中。
3. 在 [File] 菜单中单击 [Open Current Job] 。弹出 [Acquire current production Job]
对话框。
4. 在左侧面板中选择欲测试的 Job 的机器生产线，接着在右侧面板中选择机器。所选 Job
的名称会自动显示在 [Job Name] 对话框中。
5. 选择欲测试的电路板的某一侧，接着在电路板中指定欲测试数据的模组。
6. 单击 [OK] 打开 Job 中指定的数据。
6. 在机器上编制 Job （使用 MEdit） QD057-03
108 AIM 编程手册
7. 在 [Tool] 菜单中选择 [Job Test] - [Simulation] 。模组中操作电路板的背景颜色会根
据要求变成紫色表明模组正在进行测试。有多个条件限制模组在模拟方式下不能进行更
改且有错误发生。
检查元件位置和方向
8. 在 MEdit 列表中选择顺序，单击中断点的按钮 （圆的红色按钮）。通过该方式确认顺序
且在顺序的开始列中确认的顺序将会以蓝色圆圈图标显示。
备注 ) 可指定多个中断点。中断点的顺序停止且获取的图像发送到 MEdit 以确认。非中断点的顺序图
像是不会送到 MEdit 中进行确认的，除非下一个顺序的指令正在被使用。
9. 根据需要，通过选择顺序来指定检查的开始顺序以便于启动机器，然后单击开始顺序按
钮 （黄色箭头按钮）。当进行检查时，该顺序将作为检查的开始顺序。

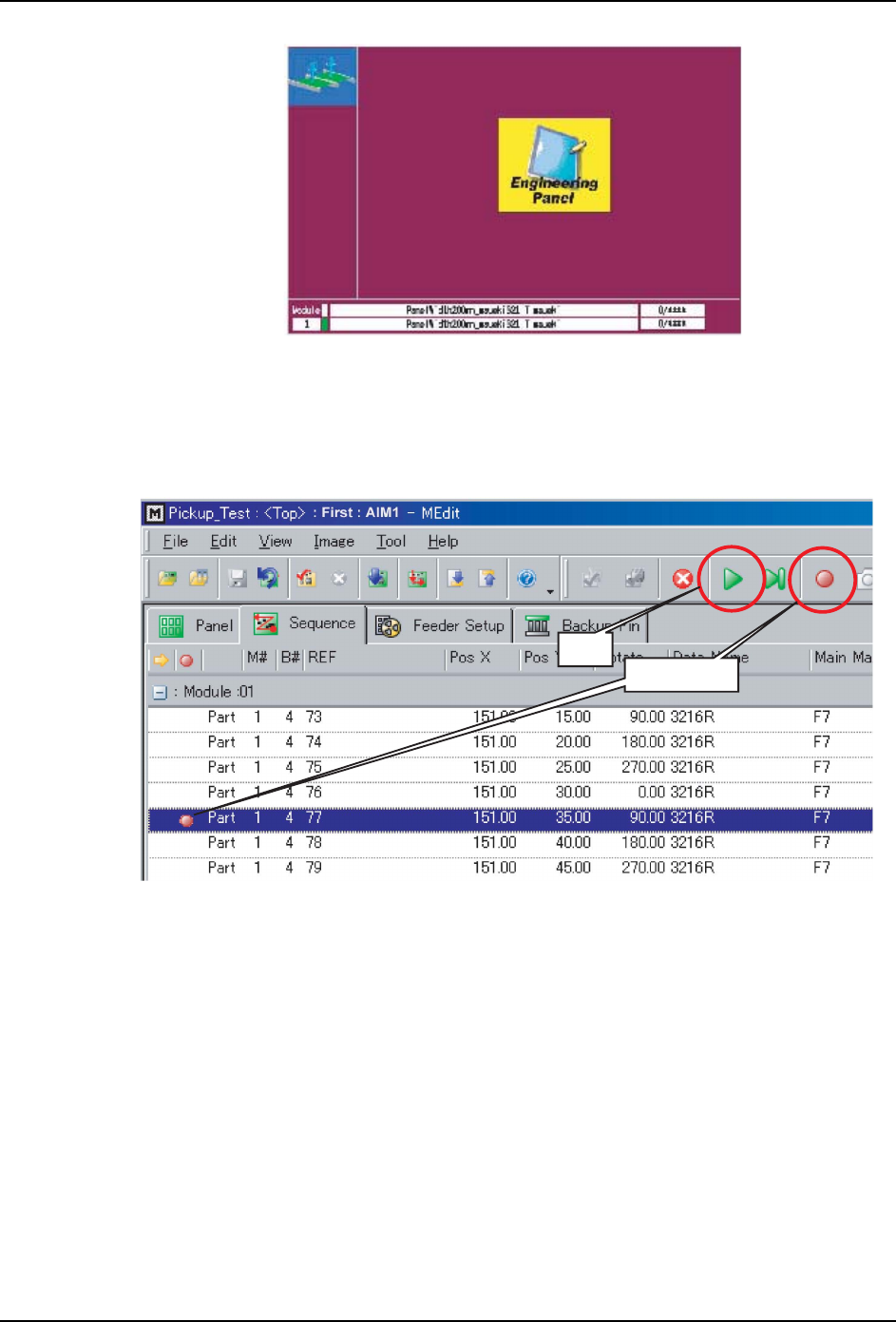

10.单击开始按钮 ( 指向右边的绿色三角形按钮 ) 开始检查操作。 机器开始输送且一旦装载
了电路板，夹紧电路板从参考顺序开始进行确认 。机器通过定位相机来获取贴装位置的
图像，这些项目会显示在操作电路板中。一旦达到了断点顺序，机器就会获取位置图像，
停止运转，将图像输送到 MEdit 中。该图像中以元件图形在 MEdit 覆盖显示。
NXTEJM007
AIMEJM003S
Ёᮁ⚍
ᓔྟ
