6.8.2 扫描区域 X,Y 的指定

可以对扫描区域 X 和 Y 分别进行设定。通过调整扫描区域的形状，可以防止读取 F 定位点时

的对相似定位点的误认识。

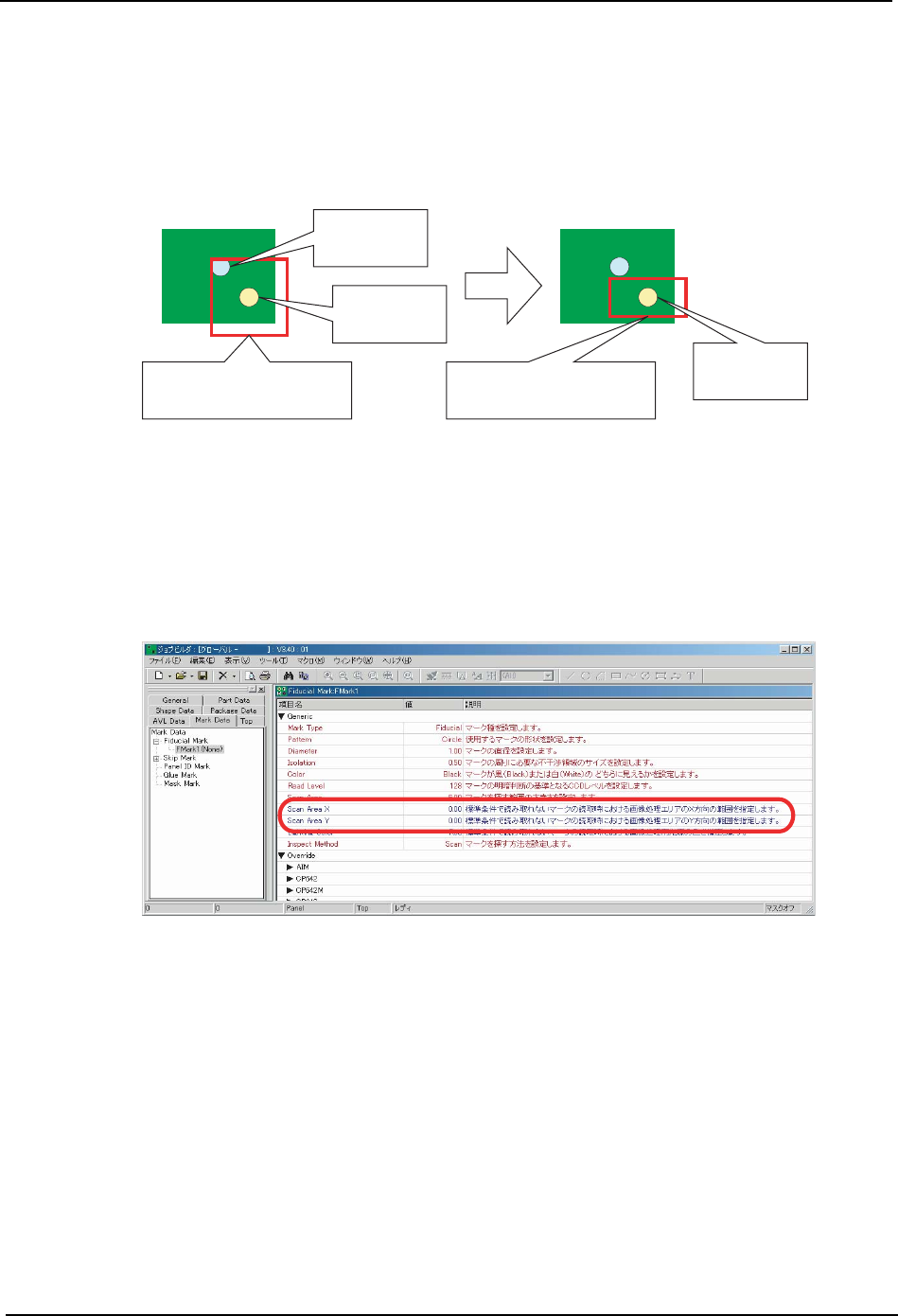

例如，如下图所示，存在和 F 定位点接近的相似定位点时，为了避开相似定位点，请指定扫

描区域的 X,Y。

设定方法

使用 Fuji Flexa 或 Medit，设定以下的 Job 项目。

[Mark Data] - [Scan Area X] : 扫描区域的 X 方向尺寸 (mm) （默认值：0）

[Mark Data] - [Scan Area Y] : 扫描区域的 Y 方向尺寸 (mm) （默认值：0）

※ X,Y 的任何一个被指定为 0 时，则使用以前的 [Scan Area] 数值。

使用辅助软件，设定以下的项目。

[ 机器功能设定 ] - [ 电路板搬运设定 ] - [ 电路板停止位置修正功能 ON/OFF 设定 ]

: 功能 ON （F 定位点）

: 功能 ON （电路板边缘）

: （默认值：功能 OFF）

实际的使用方法请参照 [AIM 系统手册 ]。

AIMEJM012

ᠿᦣऎඳ˄ℷᮍᔶ˅

ⳌԐᅮԡ⚍

)ᅮԡ⚍

ᠿᦣऎඳ˄䭓ᮍᔶ˅

AIMEJM013

6. 在机器上编制 Job （使用 MEdit） QD057-03

136 AIM 编程手册

MEMO:

QD057-03 7.Fujitrax Verifier

AIM 编程手册 137

7. Fujitrax Verifier

7.1 概述

AIM 机器的设计考虑到了对机器硬件不做任何更改就能支持 Fujitrax Verifier。通过

Fujitrax Verifier 可以对供料器进行高水准的检验，以阻止生产期间故障的发生并且可以

将停机时间缩减到最低程度。Fujitrax Verifier 有 2 个主要功能：供料器 / 元件检验功能

和元件管理功能。Fujitrax Verifier 还有很多其他功能，但因其与先前机种的功能相同，

故不再赘述。对于在本手册中未记载的功能信息，以及所记载功能的详情，请参照 Fujitrax

Verifier 操作手册。

AIM 机和先前机种的供料器 / 元件的检验功能在软件方面基本相同，但在 AIM 机上进行的供

料器安装的检查方法却和大部分 Fuji 的机器不同。当将智能供料器安装到 AIM 机器上时会

执行检验，而不需要读取各料站上条形码的步骤。从而使换线后的供料器检查更加快捷，并

将对操作员的作业要求降至最低。

元件管理功能可在料尽将要发生时向操作员进行报告。在元件补给方面的一大改变是更换

供料器时无需停止机器运转，中断生产。若事先准备了放置有补充元件的新供料器，则料尽

后无需停止机器即可更换供料器。

供料器系统的另一个特点是 Fujitrax 对料带拼接功能提供了支持。由于 Fujitrax 可事先向

操作员报告需进行料带拼接的供料器，因此操作员能够将对应于正确供料器位置的新元件

准备好。进行料带拼接前，需先进行料带拼接检验，在确认料带拼接的元件正确无误后，在

旧料卷处安装拼接了新料带的料卷。

7.2 必要条件

在 AIM 机上使用 Fujitrax Verifier 所必需的条件如下。

·已安装有 Fujitrax Verifier 中心服务器，且同服务器套件一起在电脑上运行着。

·AIM 机同服务器套件一起被添加在电脑的生产线配置中。

·AIM Fujitrax 结构被设置为 ON。

·若 AIM 机用户使用 Kit Handy，则 Kit Handy 需进行设置。

请按照下列方法进行上述设置。

7.2.1 中心服务器的安装和运行

安装服务器套件时无需特意安装中心服务器。在电脑上安装了可支持相应版本的服务器套

件后，所对应的中心服务器软件会被自动安装，在电脑处于 ON 状态下，该软件可随时运行，

7.2.2 在 Fujitrax 的生产线配置中添加 AIM 机

在 Fujitrax Verifier 的生产线配置中添加 AIM 机的操作方法如下。

1. 用开始菜单的快捷键打开生产线配置套件程序。

2. 在用户名处输入 “FUJI ADMIN”后，输入正确的密码以及主数据库的服务器名称。

3. 单击 [OK]，出现 [Kit Line Configuration] 画面。

4. 从画面左侧区域选择工厂，从 [Edit] 菜单选择 [Add Line]。

5. 在 [Line Name] 数据区设定 AIM 机的生产线名称，在 [KIT Server Hostname] 的数据区

设定 AIM 机所使用的中心服务器的电脑名。
