QD057-03 4. 元件数据设置 AIM 编程手册 57 P_pattern23,24 不能用于 AIM 机器 上。 将卡尺对准引脚尖端和横向 ， 并将其检测结果进行元件的位 置。 在这 点上是和 Type3 ，4 相同的。然而，检测引 脚尖端和横向的位置上的引脚颜色 是相反的。 · Type23:Type23 时引脚尖端为白色， 元件主体内部的引脚为黑 色， 引脚周围和引脚 颜色相反。 · Type24:Type24 时引脚尖端为…
4. 元件数据设置 QD057-03
56 AIM 编程手册
·Type13:Type13 时引脚为黑色，引脚周围为白色。
·Type14:Type14 时引脚为白色，引脚周围为黑色。
可用于在 2 条以上的垂直边上有需检测的引脚的元件。
此外，若无法在 1 条边或者 2 条平行边上有需检测的引脚的元件使用，则是因为不将引脚尖
端的检测结果用于位置检测，故未获得用于检测元件纵向位置的信息。
对应元件举例
Type13: 用背光处理 QFP 时。
Type14: 在元件背景为黑色的状态下用前光处理 QFP 时。
P_pattern15,16
基本上和 Type5，6 相同，但不将向内侧延伸的引脚尖端的检测结果用于元件的位置检测。
也就是说，仅使用由卡尺获得的引脚横向的检测结果进行元件位置检测，引脚尖端的检测结
果则仅用于影像处理内部的参照用数据。
·Type15:Type15 时引脚为黑色，引脚周围为白色。
·Type16:Type16 时引脚为白色，引脚周围为黑色。
可用于在 2 条以上的垂直边上有需检测的引脚的元件。
此外，若无法在 1 条边或者 2 条平行边上有需检测的引脚的元件使用，则是因为不将引脚尖
端的检测结果用于位置检测，故未获得用于检测元件纵向位置的信息。
对应元件举例
Type15: 目前尚未有可对应的元件。
Type16: 引脚朝内侧延伸，主体为黑色，且垂直相交的边上有引脚的元件 （LCC 等）。
QD057-03 4. 元件数据设置
AIM 编程手册 57

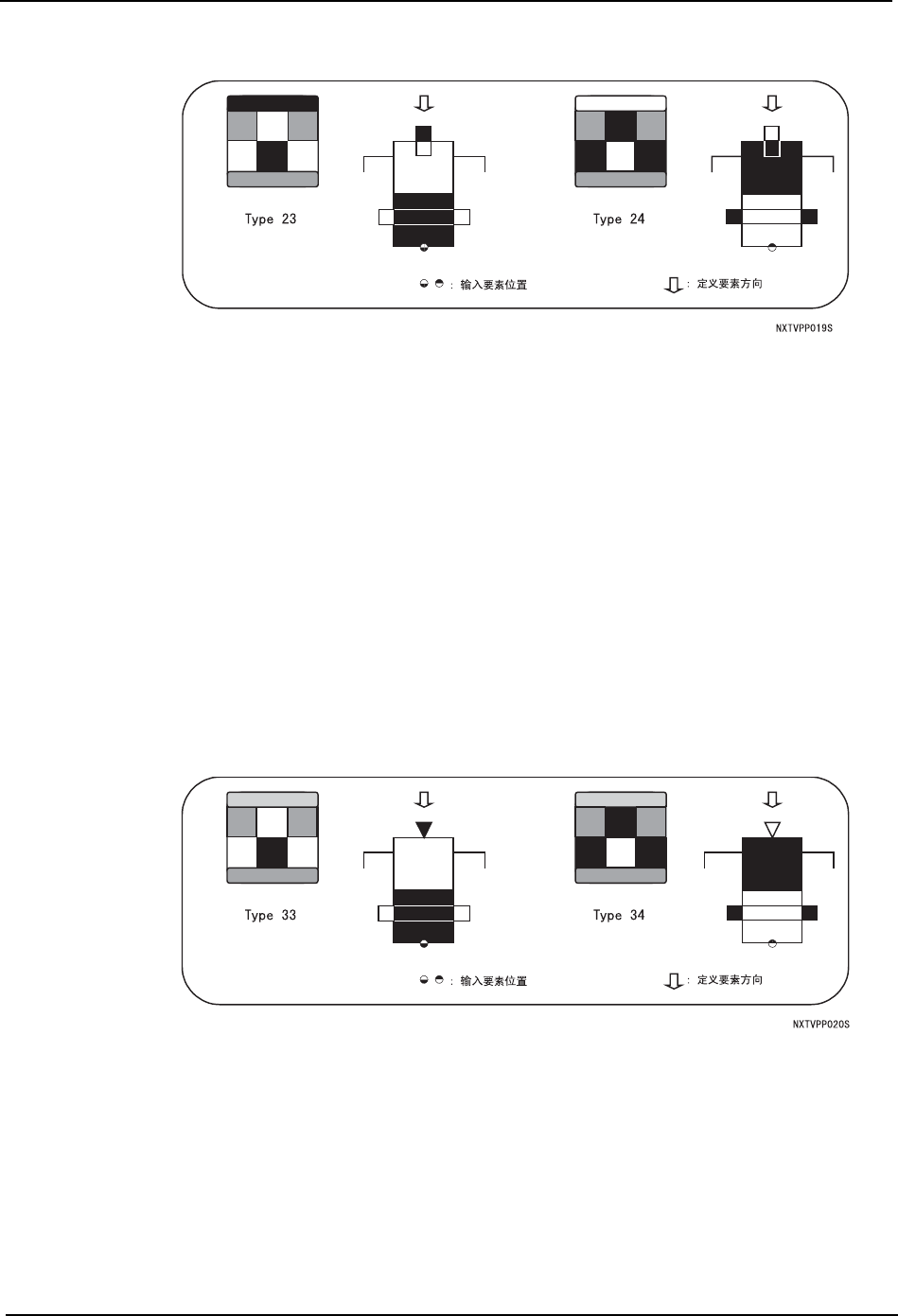

P_pattern23,24
不能用于 AIM 机器上。将卡尺对准引脚尖端和横向，并将其检测结果进行元件的位置。在这
点上是和 Type3，4 相同的。然而，检测引脚尖端和横向的位置上的引脚颜色是相反的。
·Type23:Type23 时引脚尖端为白色，元件主体内部的引脚为黑色，引脚周围和引脚
颜色相反。
·Type24:Type24 时引脚尖端为黑色，元件主体内部的引脚为白色，引脚周围和引脚
颜色相反。
主要用于在 1 条边或者 2 条平行边上有进行检测的引脚的 J 引脚元件。
此外，如果该 J 引脚元件在 2 条以上的相垂直的边上有需检测的引脚，则因正确计算出引脚
横向的位置极其重要，故建议选择 P_Patern(Type33，34)。
对应元件举例
Type23: 目前尚未有可对应的元件。
Type24: 在元件背景为白色的状态下用前光处理 SOJ 时。
P_pattern33,34
不用于 AIM 机器。与 Type23，24 基本相同，但不将引脚尖端的检测结果用于元件位置检测。
也就是说，仅使用由卡尺获得的引脚横向的检测结果进行元件位置检测，引脚尖端的检测结
果则仅用于影像处理内部的参照用数据。
·Type33:Type33 时引脚尖端为白色，元件主体内部的引脚为黑色，引脚周围和引脚
颜色相反。
·Type34:Type34 时引脚尖端为黑色，元件主体内部的引脚为白色，引脚周围和引脚
颜色相反。
可用于在 2 条以上的垂直边上有需检测的引脚的元件。
4. 元件数据设置 QD057-03
58 AIM 编程手册
此外，若无法在 1 条边或者 2 条平行边上有需检测的引脚的元件使用，则是因为不将引脚尖
端的检测结果用于位置检测，故未获得用于检测元件纵向位置的信息。
对应元件举例
Type33: 目前尚未有可对应的元件。
Type34: 在元件背景为白色的状态下用前光处理 PLCC 时。
