QD057-03 6. 在机器上编制 Job （使用 MEdit）
AIM 编程手册 121
检查和编辑料盘中的吸取高度

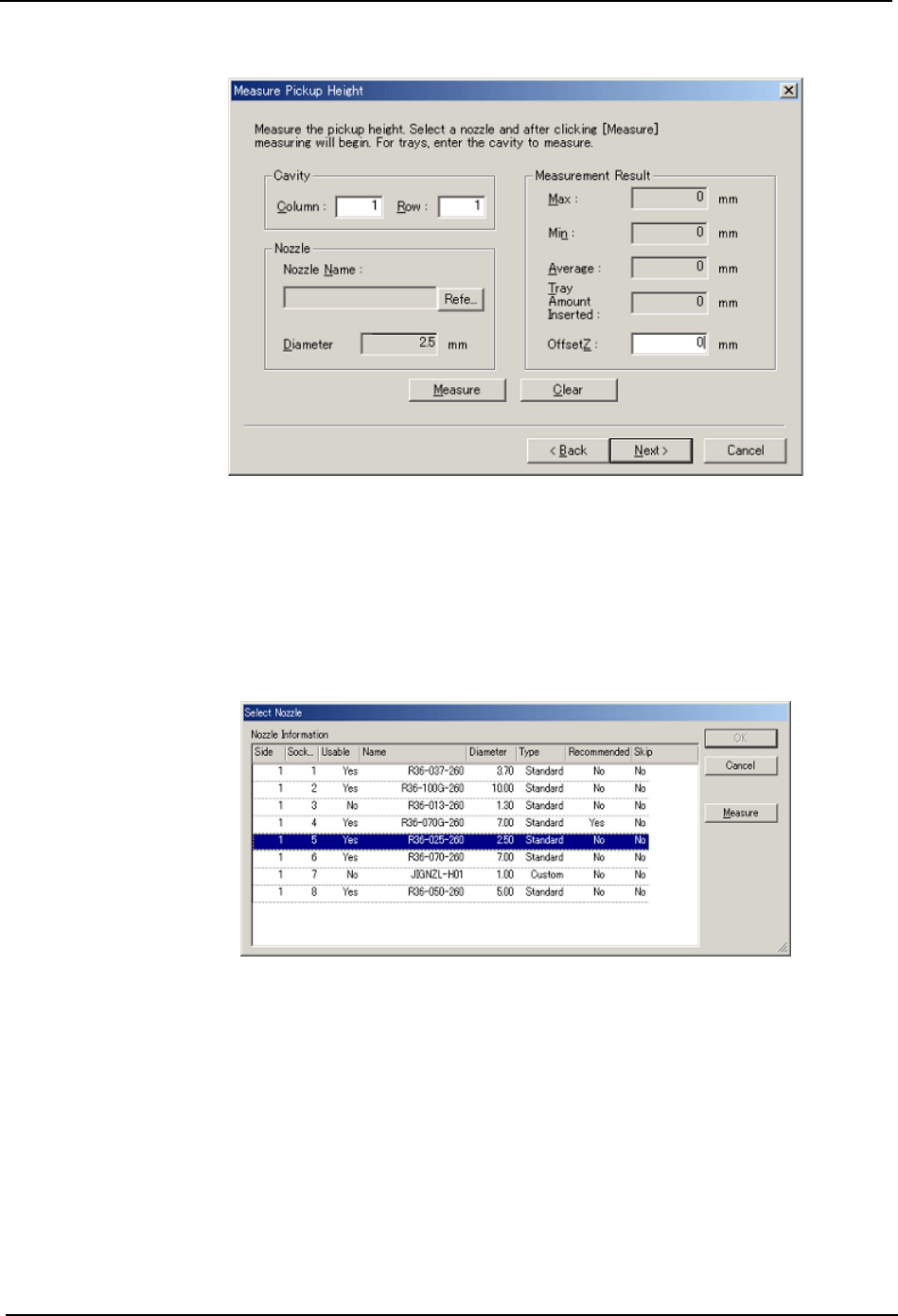

18.显示出 [Measure Pickup Height] 步骤。在 [Cavity] 组中，在要执行吸取检测的地方指
定凹槽的位置 ( 元件必须出现在凹槽中 )。
备注 ) 料盘有一定的偏差，因此，在多个凹槽中要决定一个最适合的吸取高度时要先执行测量。(Fuji
建议对中心凹槽和四个边角的凹槽进行测量 )。
19.单击 [Ref.] 来对使用的吸嘴或吸爪 （仅限于工作头关闭）进行指定检测。
备注 ) 机器能够辨别是哪个吸嘴或吸爪出现在模组中 ( 如果机器执行了检测）。在这种情况下指定的
Job 吸嘴和吸爪可用来进行高度测量，吸嘴和吸爪是自动选择的。
6. 在机器上编制 Job （使用 MEdit） QD057-03
122 AIM 编程手册
20.在弹出的对话框中选择要进行测量的吸嘴或吸爪接着单击 [OK]。
备注 ) 如果模组还没执行校正且不能得知哪个吸嘴或吸抓出现在吸嘴站上，单击 [Measure] 让模组来
检查出现了哪个吸嘴或吸爪。
21.单击 [Measure] 开始执行吸取高度测试。

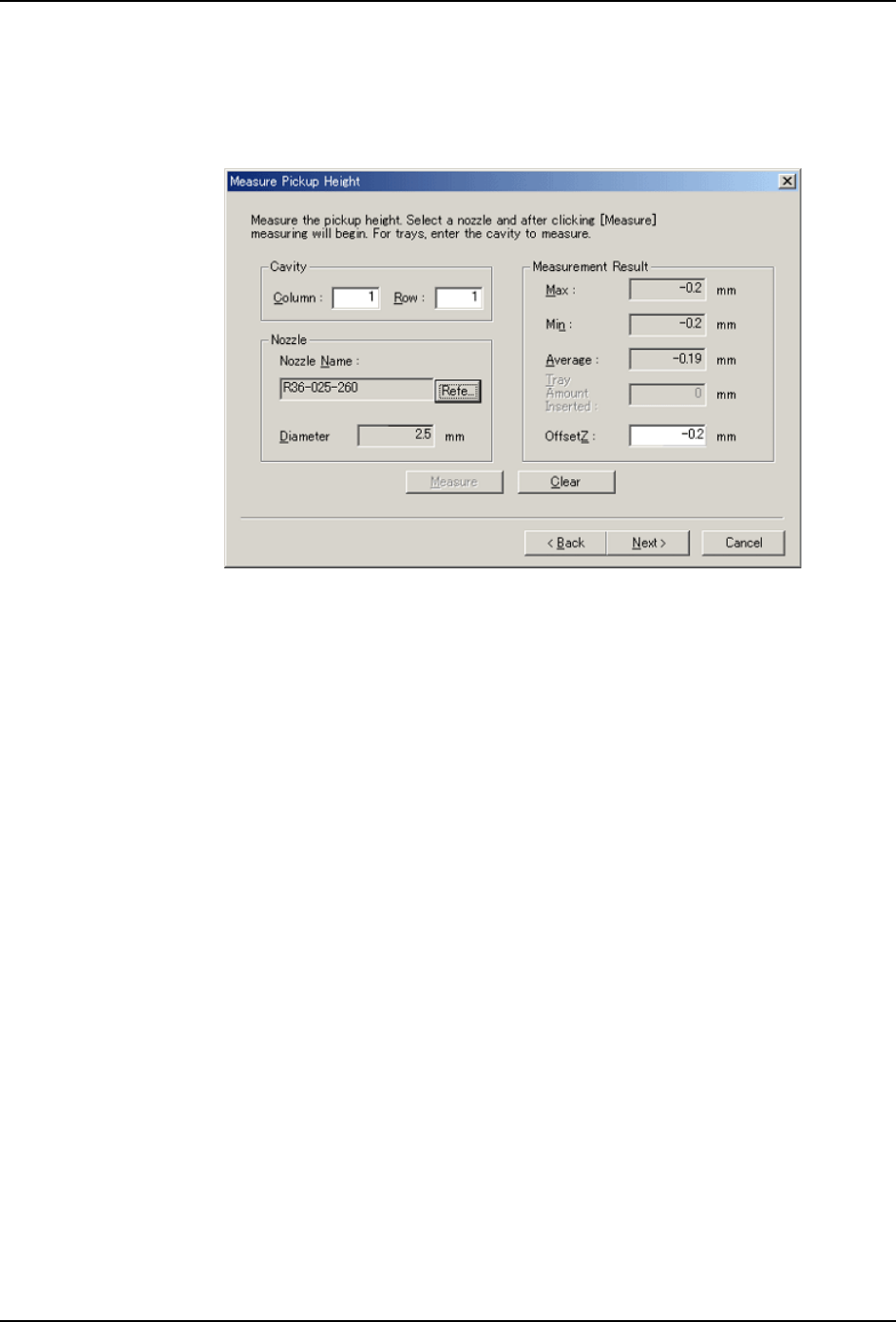

22.显示测试的结果且自动决定 Z 的位移量。也可通过手动来编辑该值。
备注 ) 当出现一步错误时，将弹出如下对话框。在对话框中单击 [Yes] 将头部向下移动 1mm 后再重新
测量。如果吸取的位置上还没有元件，将会发生同样的错误。如果还不确定元件是否出现，请
在供料器中检查元件的状态。
注意 ) 在关闭工作头的情况下进行测量，即使在较低的位置吸嘴（吸爪）不能与元件接触，但是 Z 轴
最低位置将作为测量结果显示出来。如果再次进行测量，吸嘴（吸爪）位置低于先前测量结果
-1.5mm，测量值将会发生很大的改变。可以接受的测量结果是大约与元件实际接触时测量的位
置相同的测量值，所以要进行反复测量直到结果大约与先前一致。
23.一旦决定了 Z 的位移量并且已经接受了结果值，单击 [Next]。
QD057-03 6. 在机器上编制 Job （使用 MEdit）
AIM 编程手册 123
向模组发送更改设置

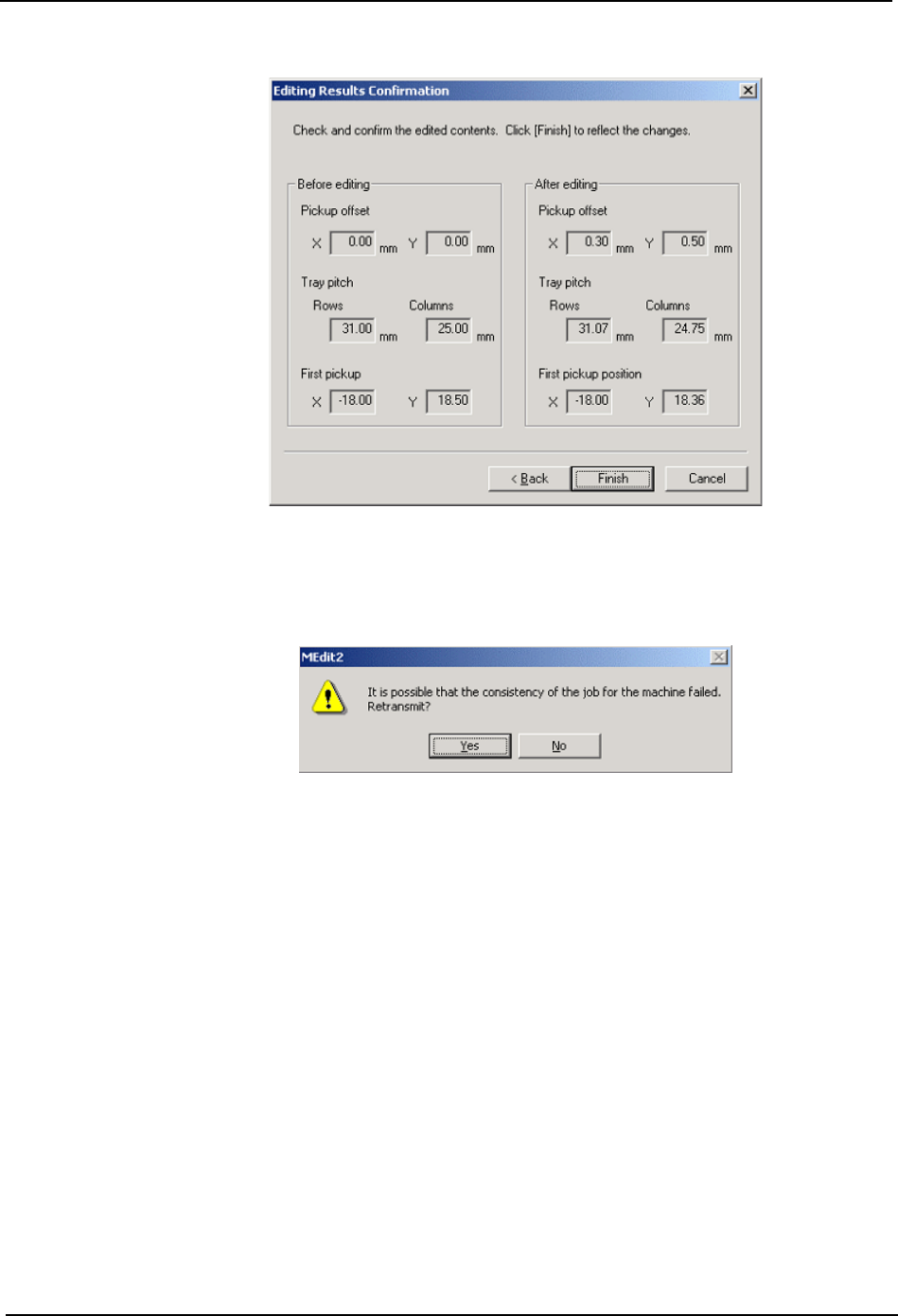

24.显示测试的吸取位置的位移量和间距值。检查结果值，如果结果值正确，单击 [Finish]。
可通过单击 [Back] 返回到先前的吸取测试步骤中去。
25.弹出对话框询问是否要将结果值送回到模组中。单击[Yes]将新的位移量发送到模组中。
26.弹出对话框询问是否要执行数据检测。单击 [Yes] 通过数据检测工具检测 Job 数据。
27.选择要把对 Job 数据进行的更改发送到模组中去的模组接着单击 [OK]。请注意，同个元
件出现在多个模组中时，要同时选择该元件的所有模组，这点非常重要。
