3-22 5OM-1750 1305-002 部品配置図 側面パネル後 K1B K75 K77 K4 K3 F2 (6.3A) F7 (6.3A) Symbol Name Remarks K3 安全リレー ( 非常停止スイッチ ) K4 安全リレー ( 安全カバー、 フィーダカバー ) K75 ブロック 1 フィーダ電源投入リレー K77 ブロック 2 フィーダ電源投入リレー K1B POWER ON リレー
3-21
5OM-1750
1305-002

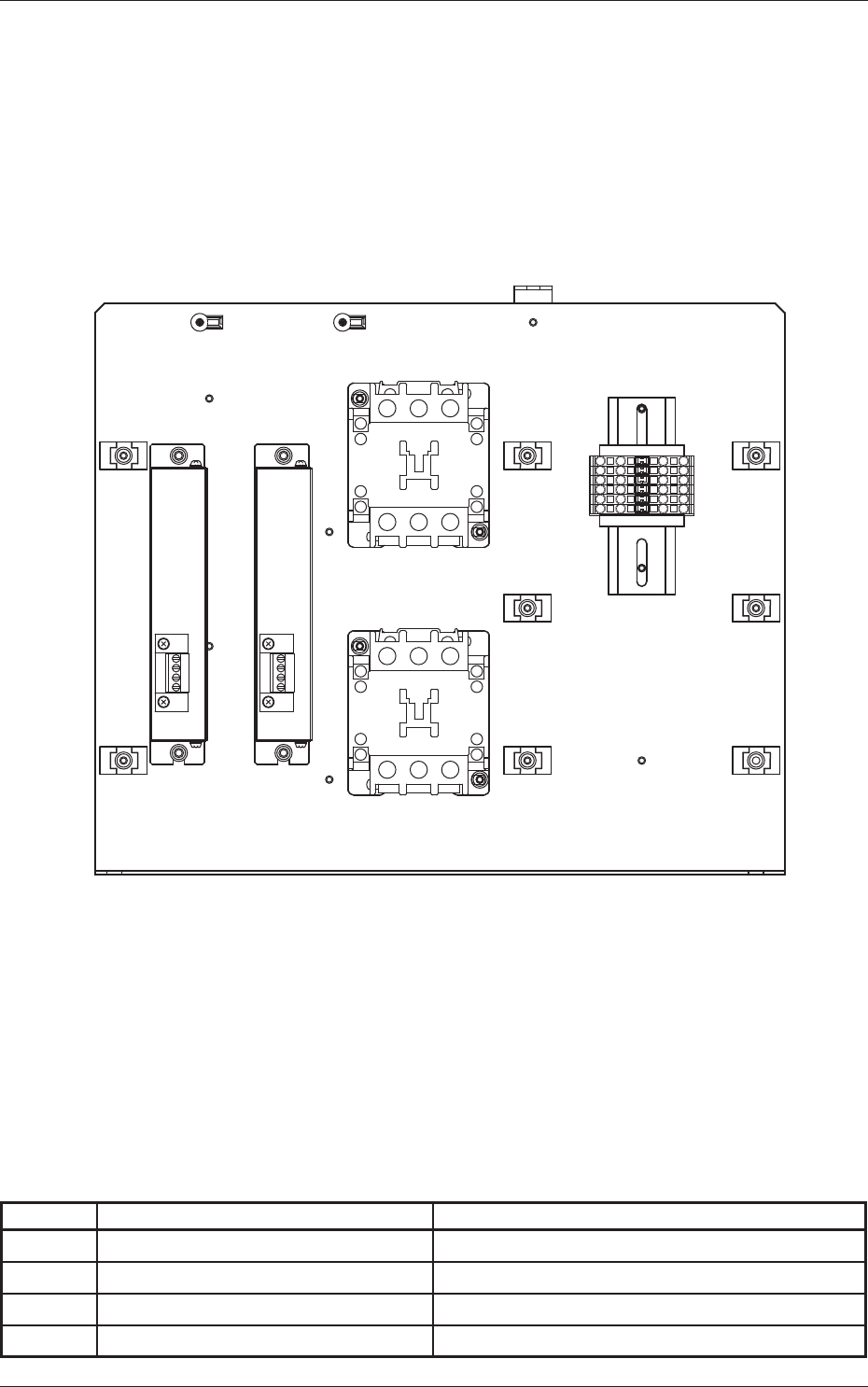

部品配置図
側面パネル中
4 4
K33A
K33B
R04F R04B
Symbol Name Remarks
K33A EM-CONTACTOR
K33B EM-CONTACTOR
R04F RESISTOR_SPECIAL X1(
前
)
軸モータ回生抵抗
R04B RESISTOR_SPECIAL X1(
後
)
軸モータ回生抵抗
3-22
5OM-1750
1305-002

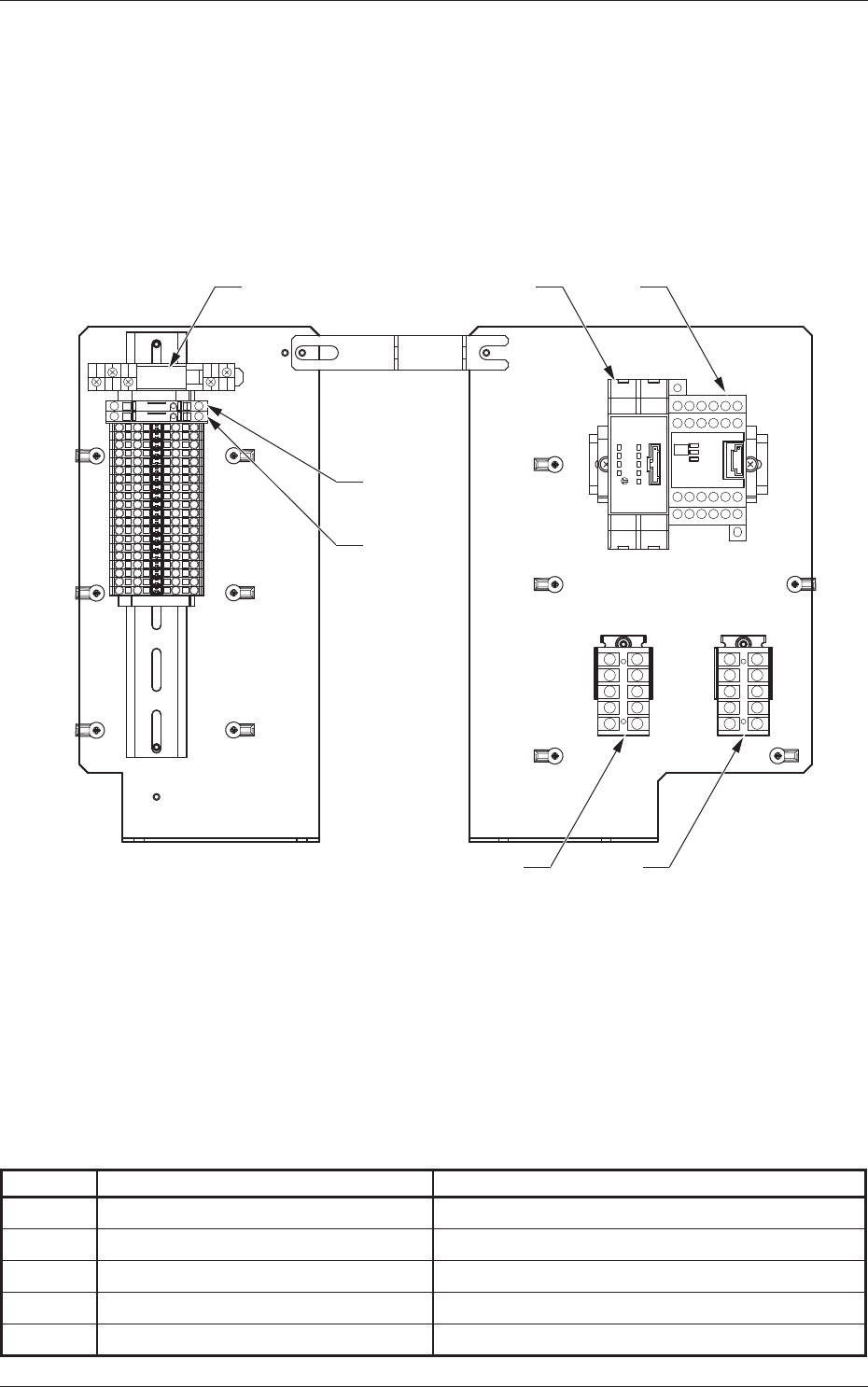

部品配置図
側面パネル後
K1B
K75 K77
K4 K3
F2
(6.3A)
F7
(6.3A)
Symbol Name Remarks
K3
安全リレー
(
非常停止スイッチ
)
K4
安全リレー
(
安全カバー、フィーダカバー
)
K75
ブロック
1
フィーダ電源投入リレー
K77
ブロック
2
フィーダ電源投入リレー
K1B POWER ON
リレー
5OM-1750
4-A
4 章
回路図
この章では、回路図を記載しています。
高度な内容を含みますので、参照する場合は、十分ご注意ください。
