1-18 5OM-1750 1305-002 エア配管図及び実装図 フィーダベース ( 実装図 ) No. 名 称 個数 No. 名 称 個数 No. 名 称 個数 No. 名 称 個数 2 ソレノイドバルブ 2 3 スピードコントローラ 4 4 シリンダ 2 5 モジュラーユニット 2 6 エアコネクタピン 2 3 4 2 6 5
1-17
5OM-1750
1305-002
エア配管図及び実装図

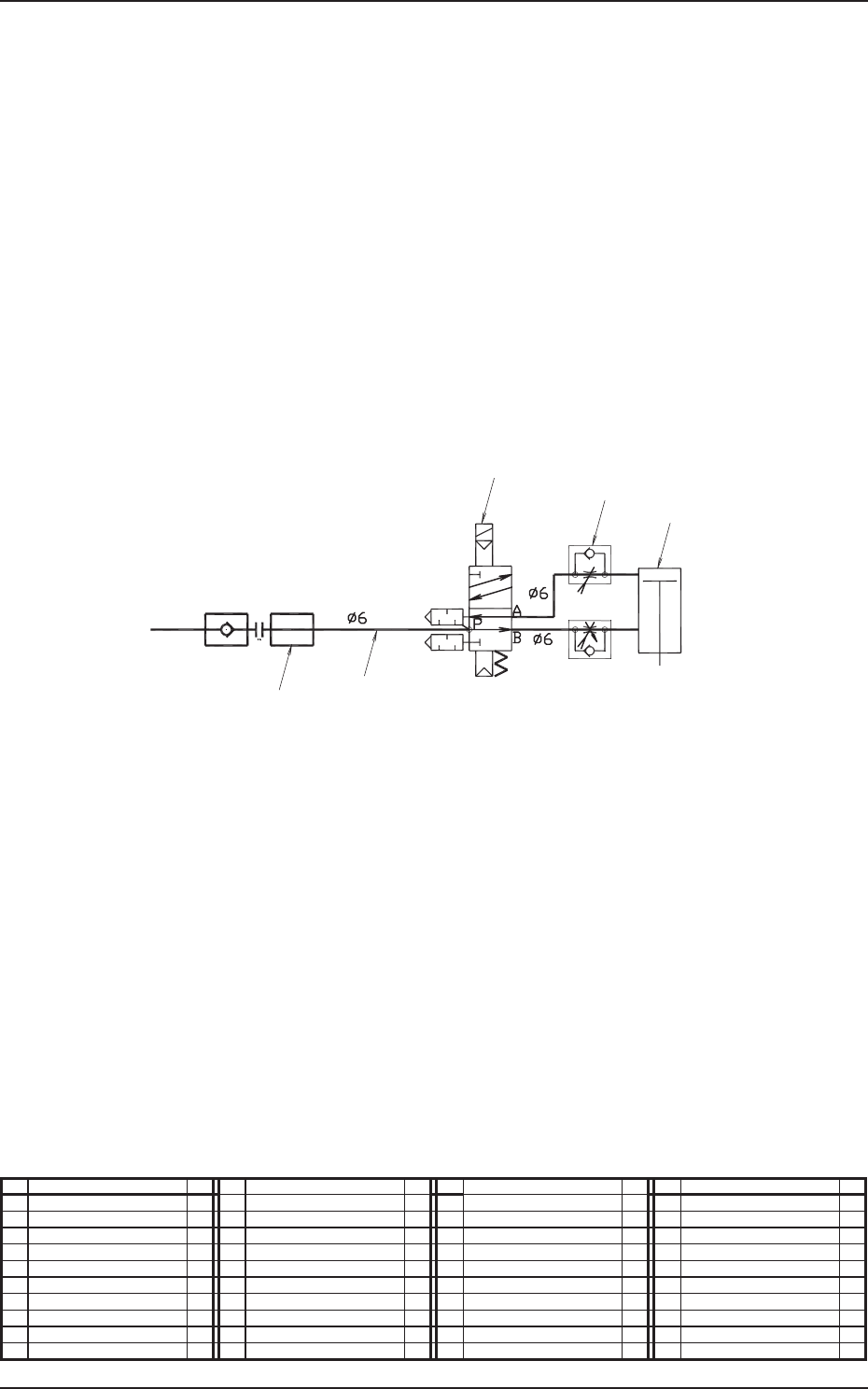

フィーダベース ( エア配管図 )
No. 名 称 個数 No. 名 称 個数 No. 名 称 個数 No. 名 称 個数
1 チューブφ 6 1
2 ソレノイドバルブ 2
3 スピードコントローラ 4
4 シリンダ 2
5 モジュラーユニット 2
6 エアコネクタピン 2
5
1
2
3
4
6
本体より
1-18
5OM-1750
1305-002
エア配管図及び実装図

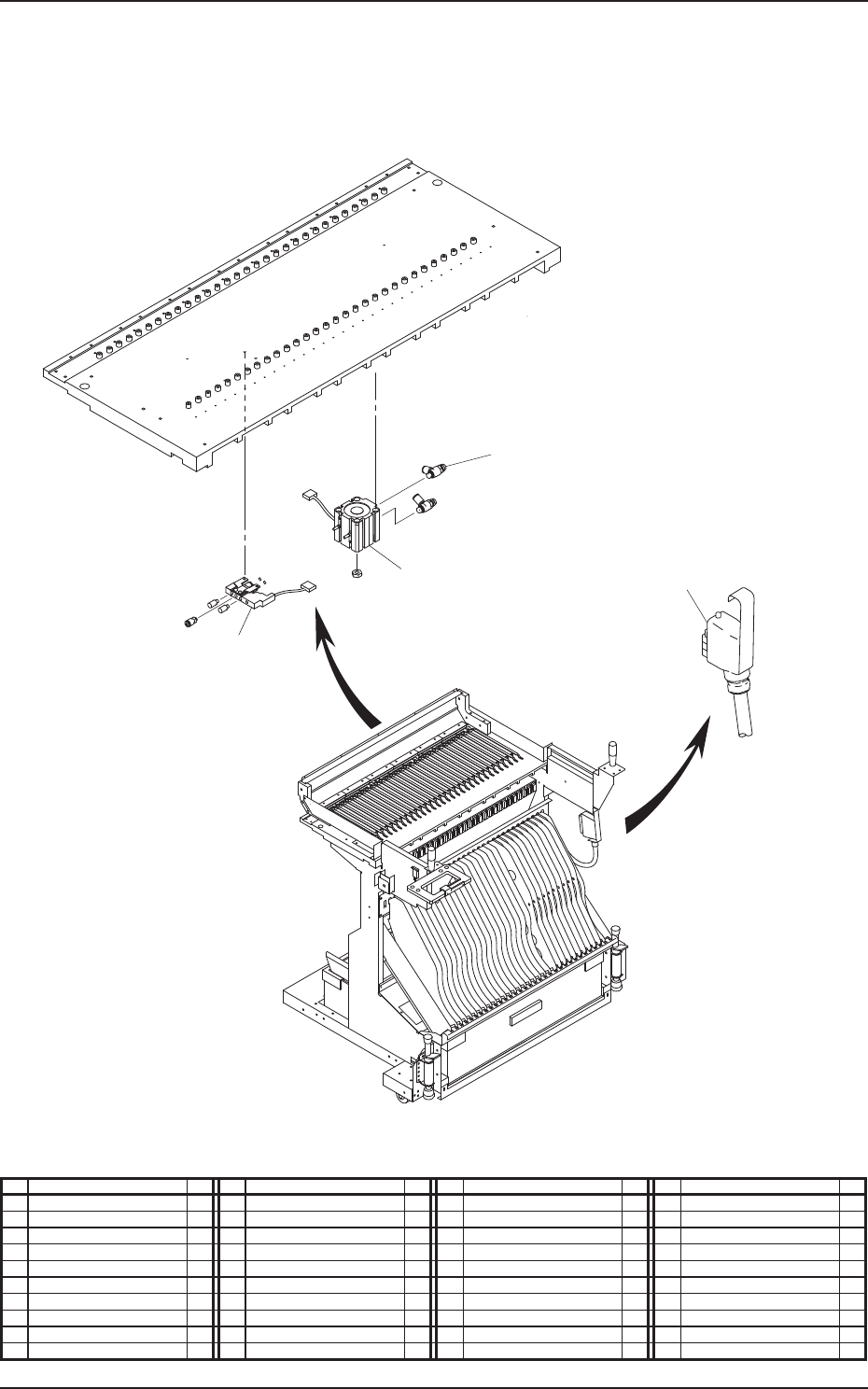

フィーダベース ( 実装図 )
No. 名 称 個数 No. 名 称 個数 No. 名 称 個数 No. 名 称 個数
2 ソレノイドバルブ 2
3 スピードコントローラ 4
4 シリンダ 2
5 モジュラーユニット 2
6 エアコネクタピン 2
3
4
2
6
5
1-19
5OM-1750
2
1
SETUP
0.025MPa
3
Air IN Vacuum
11
10
Nozzle 1
5
6
7
8
9
12
13
14
15
Nozzle 2
5
6
7
9
13
14
15
エア配管図及び実装図
多機能ヘッド部 ( エア配管図 )
No. 名 称 個数 No. 名 称 個数 No. 名 称 個数 No. 名 称 個数
1 チューブφ 6 1 11 ユニオンワイ 1
2 チューブφ 6 1 12 マニホールドユニット 1
3 チューブφ 6 1 13 ソレノイドバルブユニット 2
4 チューブφ 6 1 14 真空フィルタ 2
5 チューブφ 6 2 15 ロボットケーブル 2
6 チューブφ 6 2
7 チューブφ 6 2
8 チューブφ 8 1
9 チューブφ 4 2
10 レギュレータ 1
