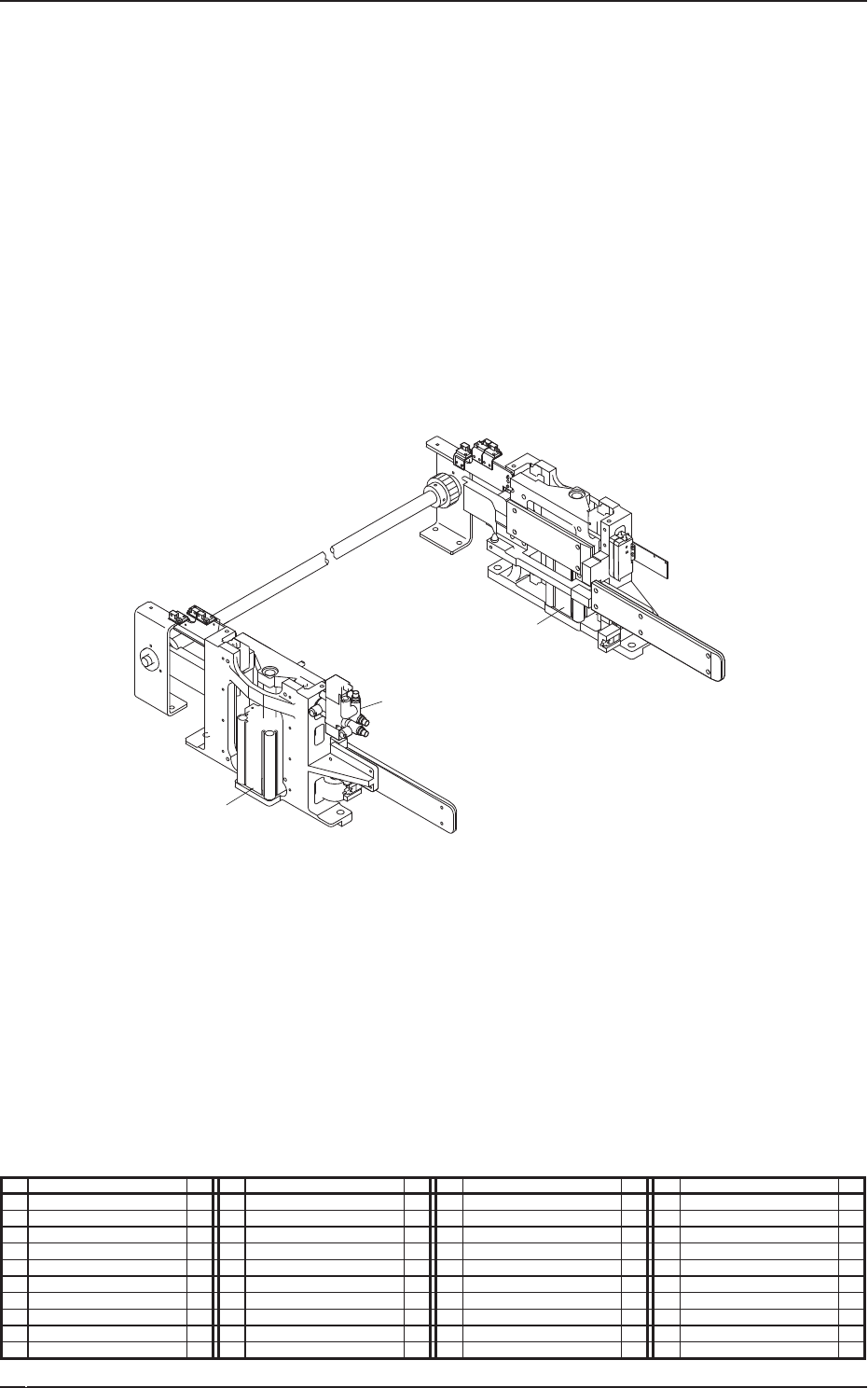

1-1 1 5OM-1750 9 7 9 9 エア配管図及び実装図 位置決めユニット ( 実装図 ) No. 名 称 個数 No. 名 称 個数 No. 名 称 個数 No. 名 称 個数 7 ソレノイドバルブ 1 9 シリンダ 2 1305-002
1-10
5OM-1750

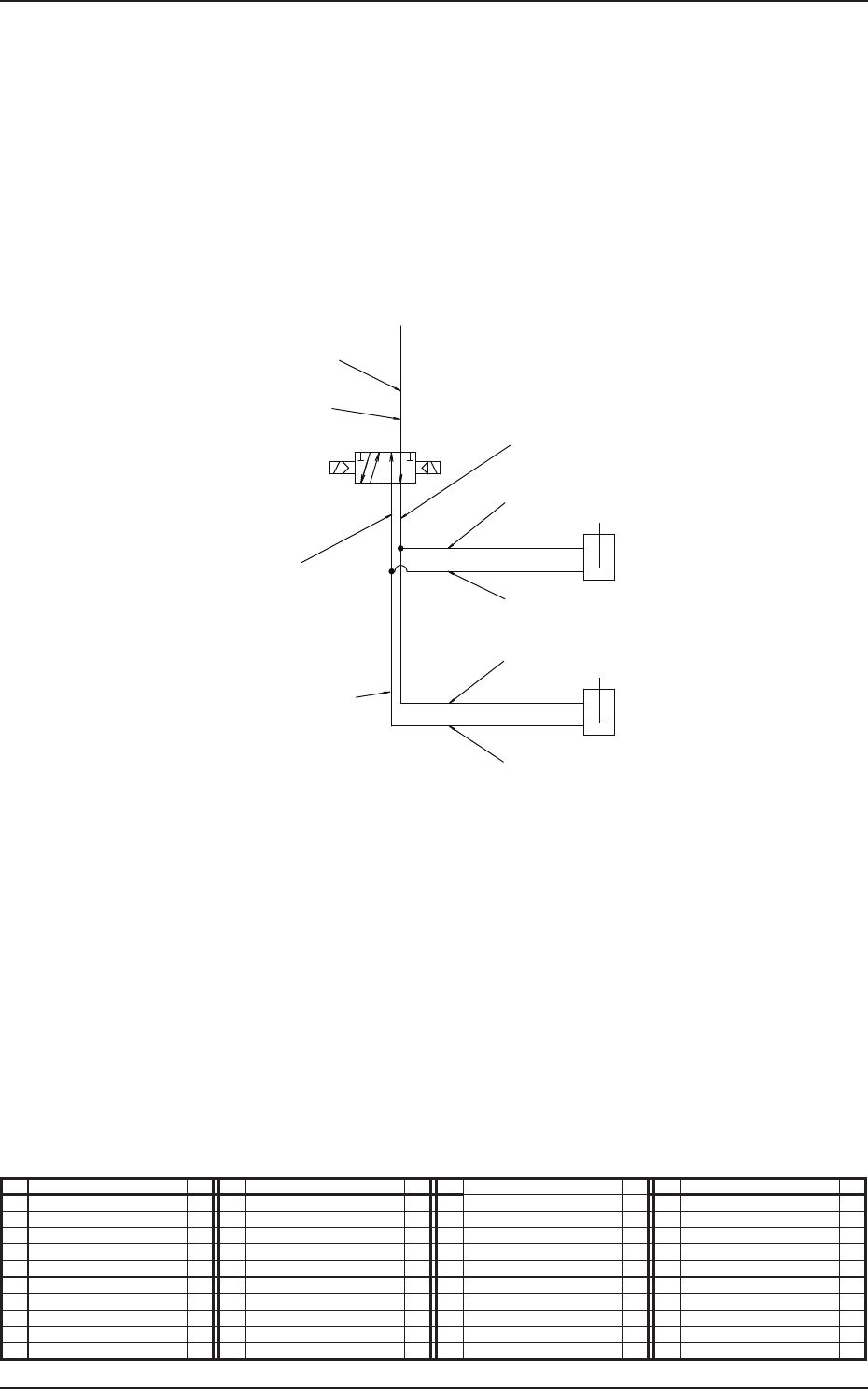

エア配管図及び実装図
・トラバースカート取付時
No. 名 称 個数 No. 名 称 個数 No. 名 称 個数 No. 名 称 個数
2 チューブφ 8 1
4 チューブφ 4 1
1305-002
本体より
A
B
配管φ６
６００mm
φ４
４０mm
φ４
４０mm
φ４
２７００mm
φ４
２７００mm
位置決め下降停止
左側シリンダ
右側シリンダ
φ４
２００mm
φ４
１７０mm
B
A
B
A
EB
P
EA
2
4
1-11
5OM-1750
9
7
9
9
エア配管図及び実装図
位置決めユニット ( 実装図 )
No. 名 称 個数 No. 名 称 個数 No. 名 称 個数 No. 名 称 個数
7 ソレノイドバルブ 1
9 シリンダ 2
1305-002
1-12
5OM-1750
エア配管図及び実装図

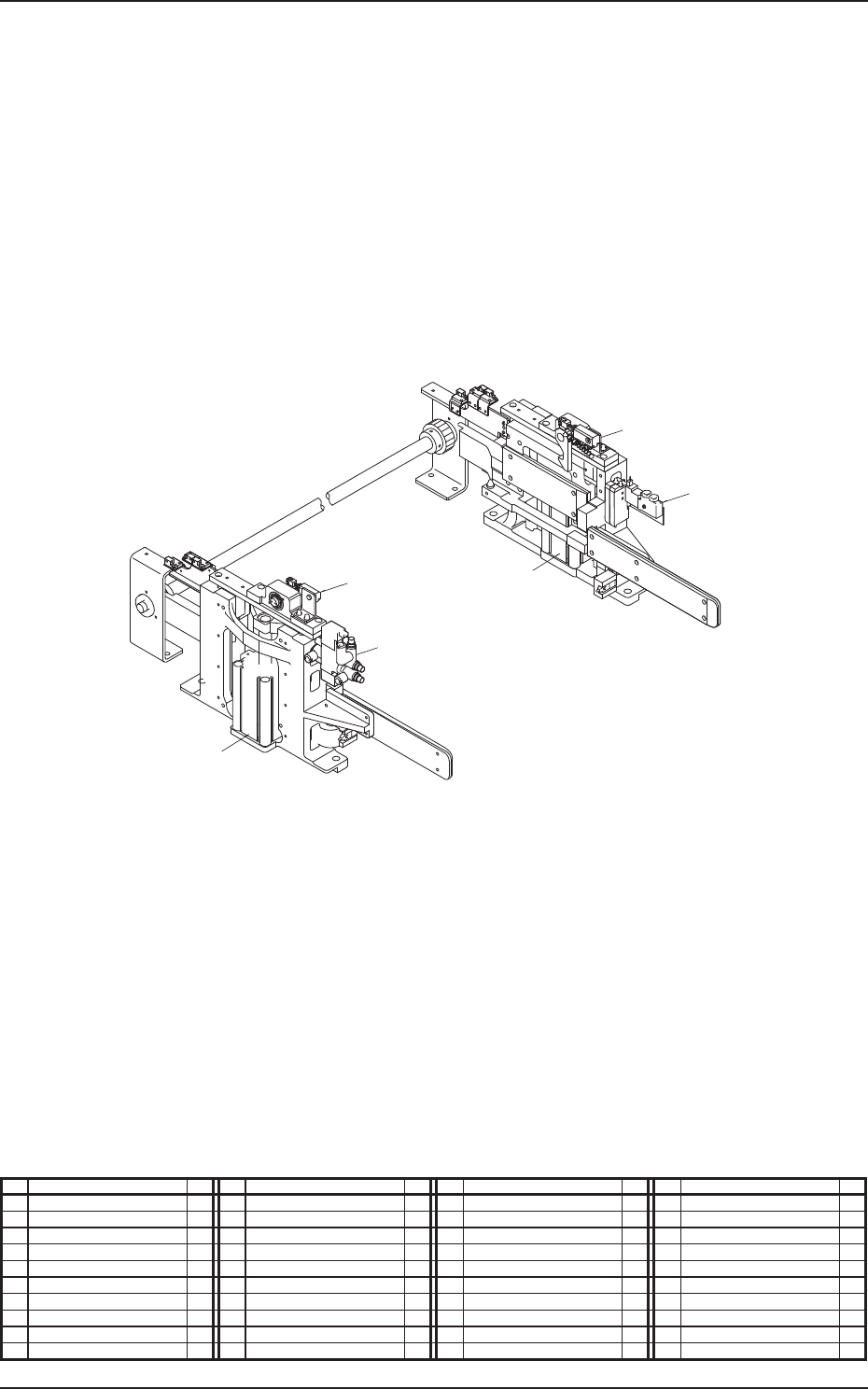

位置決めユニット ( 実装図 ) 落下防止ユニット取付時
No. 名 称 個数 No. 名 称 個数 No. 名 称 個数 No. 名 称 個数
7 ソレノイドバルブ 1
9 シリンダ 2
10 ソレノイドバルブ 1
11 シリンダ 2
1305-002
9
7
9
9
10
11
11
