2-3 5OM-1750 1305-002 センサ負荷配置図 S132（前側） M102 H11F H1 S132（後側） H11B M101 S111B S111F 記 号 名 称 記 号 名 称 H1 タワー灯 H11F 材料表示灯 ( 前 ) H11B 材料表示灯（後） S132 カバーロック ( 前側 ) S132 カバーロック ( 後側 ) M101 天井 ( 左 ) 冷却ファン M102 天井 ( 右 ) 冷却ファン S11…
2-2
5OM-1750
1305-002
センサ負荷配置図

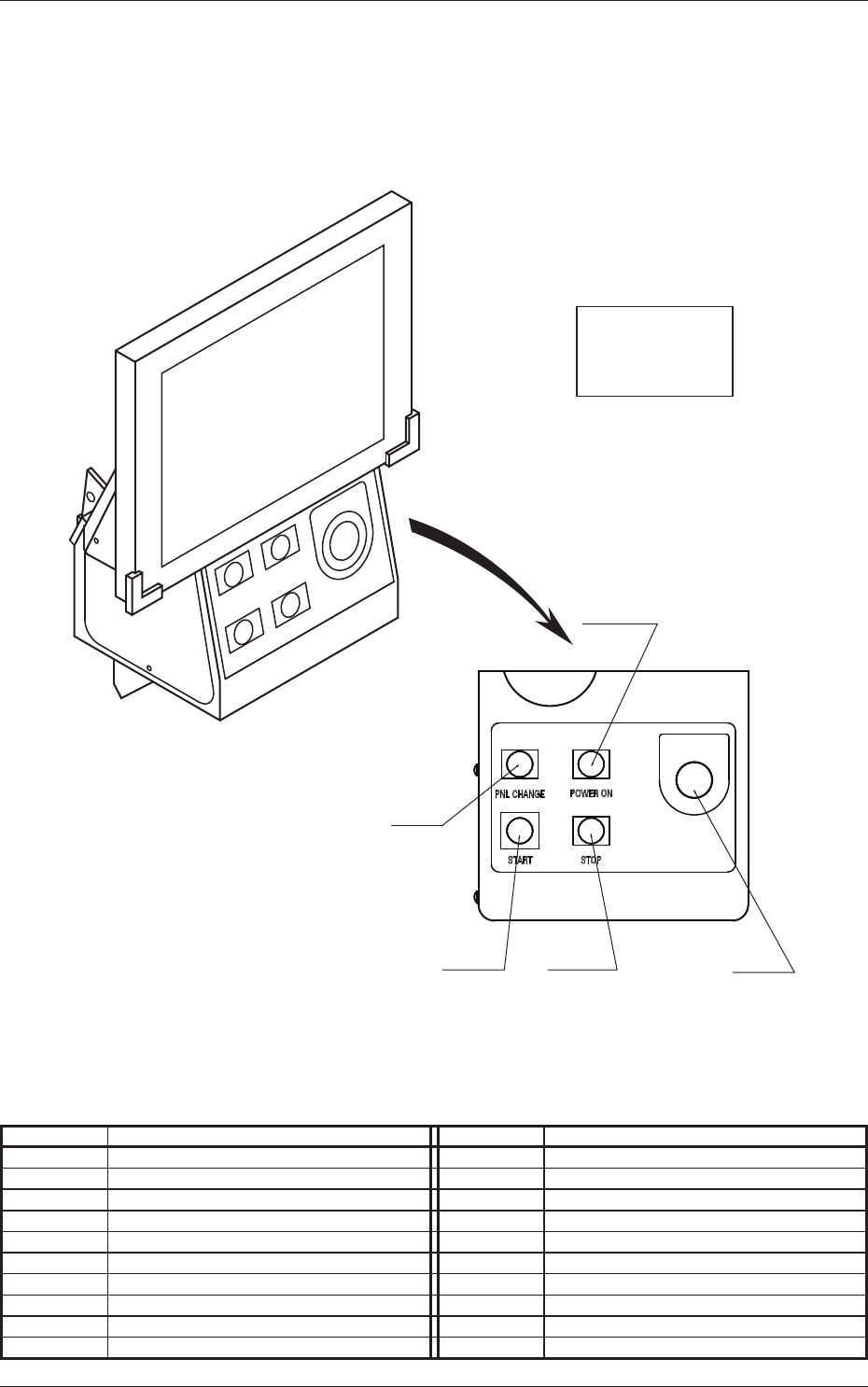

S101F
S101B
S103F
S103B
S102F
H102F
S102B
H102B
S105F
S105B
上段：前面
下段：後面
S104F
H104AF
S104B
H104AB
記 号 名 称 記 号 名 称
S101F POWER ON PB( 前 ) S101B POWER ON PB( 後 )
S102F START( 前 ) S102B START( 後 )
H102F START( 前 )LED H102B START( 後 )LED
S103F STOP( 前 ) S103B STOP( 後 )
S104F PNL CHANGE( 前 ) S104B PNL CHANGE( 後 )
H104AF PNL CHANGE( 前 )LED H104AB PNL CHANGE( 後 )LED
S105F 非常停止操作スイッチ ( 前 ) S105B 非常停止操作スイッチ ( 後 )
パネルレイアウト
2-3
5OM-1750
1305-002
センサ負荷配置図

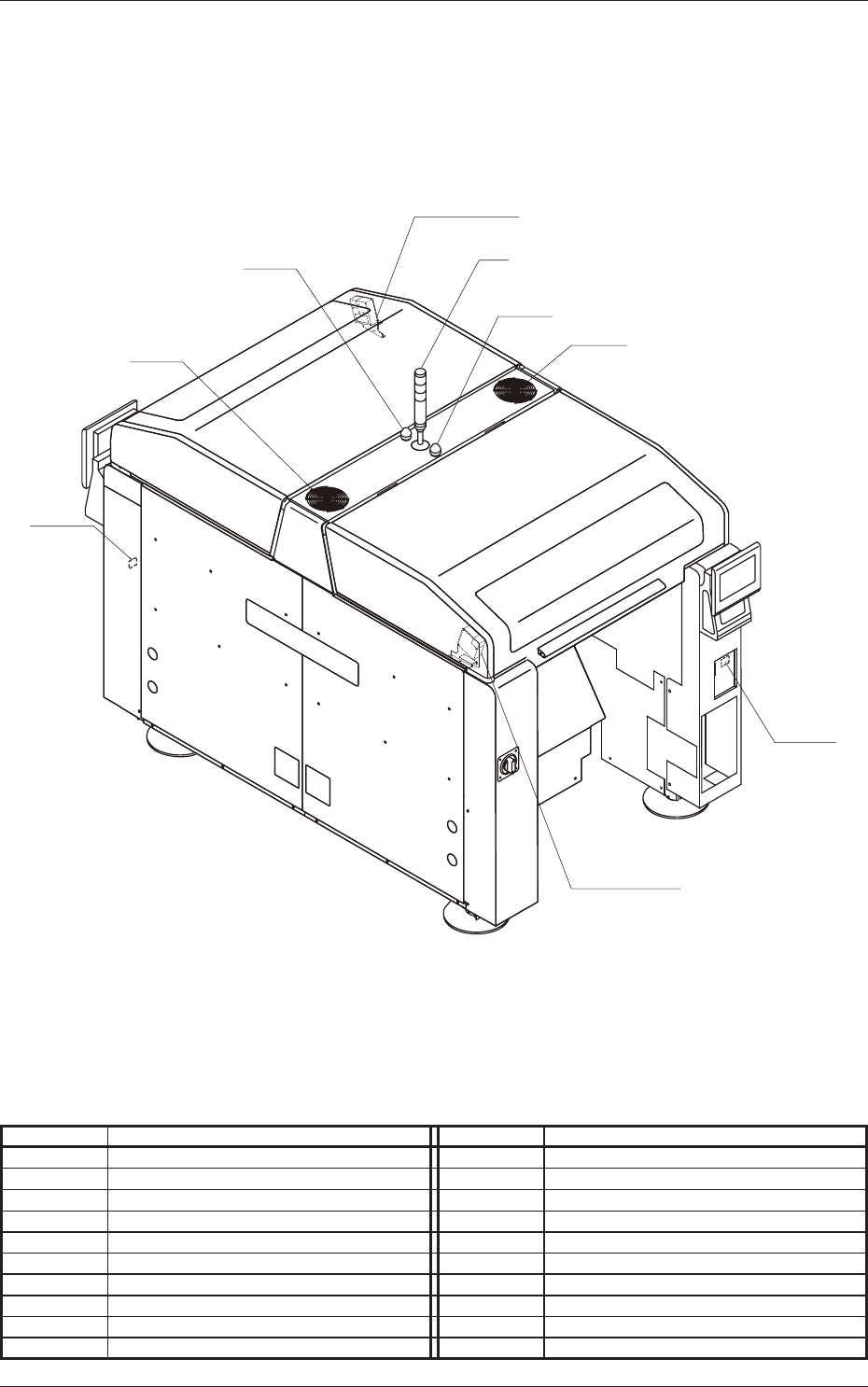

S132（前側）
M102
H11F
H1
S132（後側）
H11B
M101
S111B
S111F
記 号 名 称 記 号 名 称
H1 タワー灯
H11F 材料表示灯 ( 前 ) H11B 材料表示灯（後）
S132 カバーロック ( 前側 ) S132 カバーロック ( 後側 )
M101 天井 ( 左 ) 冷却ファン M102 天井 ( 右 ) 冷却ファン
S111F READY( 前 ) [ フィーダ準備完了 ] S111B READY( 後 ) [ フィーダ準備完了 ]
カバーレイアウト
2-4
5OM-1750
1305-002

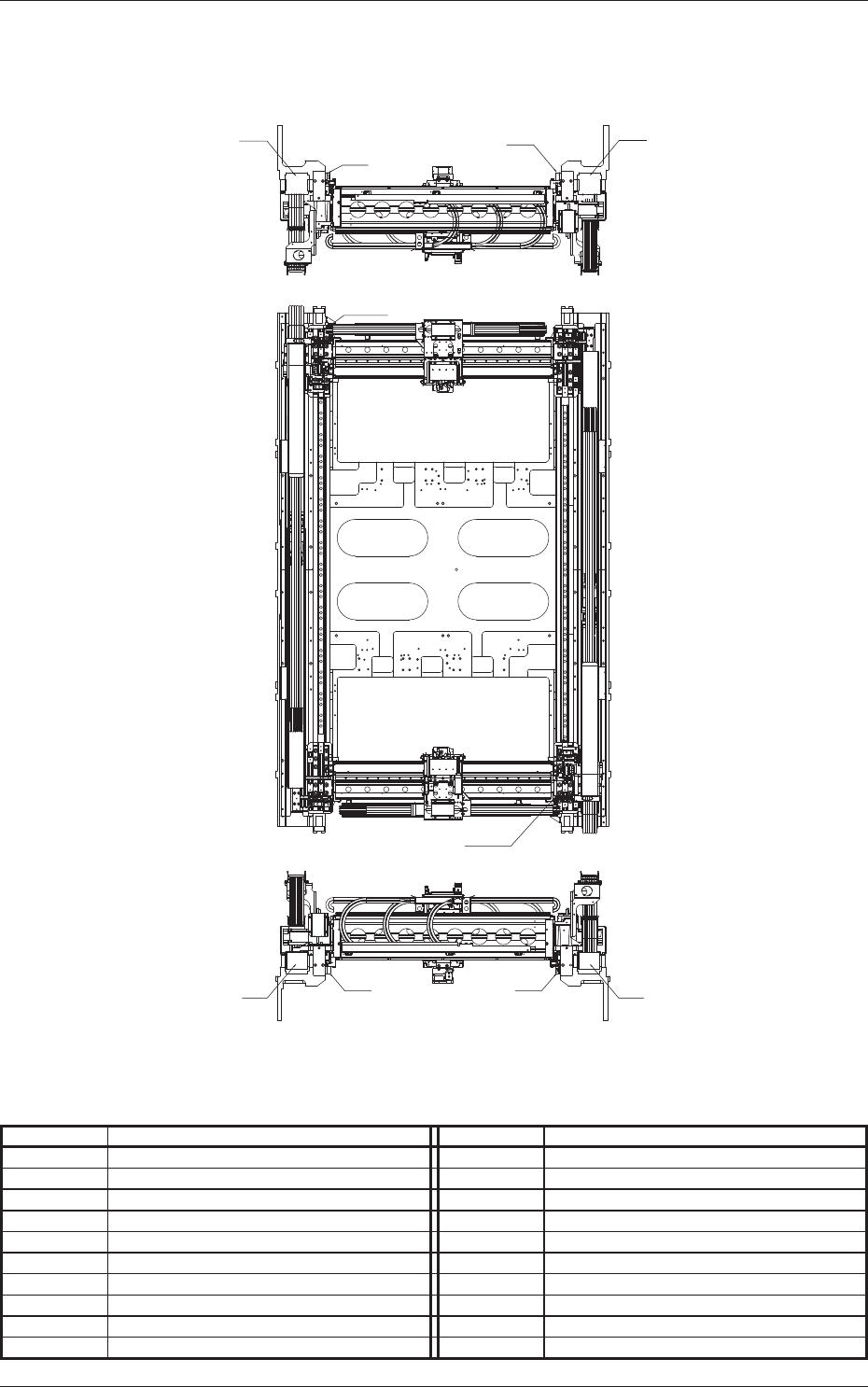

U22
U23
M23
M22
U22
U23
M23
B2203
B2201
M22
記 号 名 称 記 号 名 称
M22 Y1 軸モータ
M23 Y2 軸モータ
U22 Y1 リニアスケールヘッド
U23 Y2 リニアスケールヘッド
B2201
Y 軸オーバーラン (+)
B2205 Y 軸オーバーラン (-)
ビーム Y 軸レイアウト
センサ負荷配置図
