5 5 6 6 6 Abb. 154: Manejo de las llaves de cierre. La ilustración inferior muestra la caja de limpieza de gas de procesado por detrás ð En cuanto el indicador ya no parpadee: 4. Gire ambas llaves de cierre (5) en la dir…
Limpieza de gas de procesamiento: Mantenimiento „Sobre la marcha“
El mantenimiento „Sobre la marcha“ es opcional. Permite realizar trabajos de man-
tenimiento en la limpieza de gas de procesado con la máquina en marcha. Para ello
lea el capítulo Diálogo de configuración [Control de condensación] [} 349].
ü Mantenimiento "Sobre la marcha" para la caja de limpieza de gas de procesado
1:
1. Abra el diálogo de configuración [Condensation management] :
Settings
Condensation management
Maintenance mode
Process gas purification1 2 Process gas purification
Active Active
Active
Active
Condensate management infeed Condensate management outfeed
Service
Service Service
Service
N2
N2
Rpm Rpm
min min
Set value follow-up time
Actual value follow-up time Actual value follow-up time
Set value follow-up time
service active
service active
service active
service active
Motor speed
Motor speed
Monitoring motor speed
Monitoring motor speed
Signal container is full (full = grey / not full = green) Signal container is full (full = grey / not full = green)
Monitoring signal container full Monitoring signal container full
Abb. 153: Diálogo de configuración [Control de condensación]
2. En el cuadro [Process gas purification 1] introduzca el [Set value follow-up ti-
me] [5 min].
3. Pulse el botón [Service] .
ð También puede pulsar el pulsador (2) del punto de control (1).
ð En caso de iniciarse el mantenimiento, el indicador de estado [service acti-
ve] parpadea en verde y deja de parpadear en unos segundos. El pulsador
(2) del punto de servicio (1) también parpadea y deja de hacerlo en unos
segundos.
8.6.3
2 1
Mantenimiento y puesta a punto | 8
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 401 / 0
5 5 6
66
Abb. 154: Manejo de las llaves de cierre. La ilustración inferior muestra la caja de limpieza de gas de procesado por detrás
ð En cuanto el indicador ya no parpadee:
4. Gire ambas llaves de cierre (5) en la dirección del [Bypass].
5. INMEDIATAMENTE, gire las dos llaves de cierre de la caja de limpieza de gas (6)
en posición [CERRADO], tal y como muestra la figura.
Mantenimiento y puesta a punto | 8
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 402 / 0

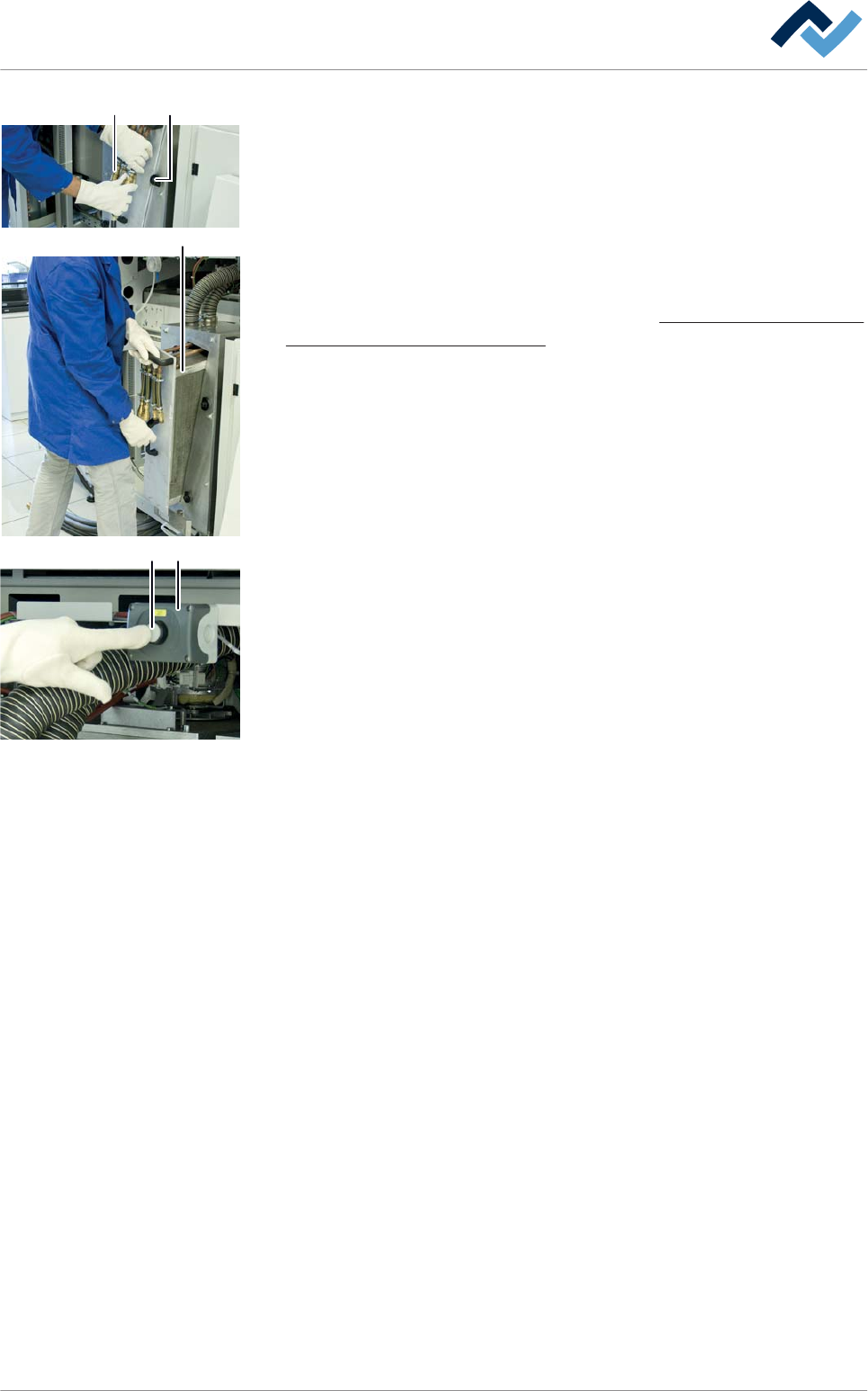

6. Desconecte las cuatro conexiones rápidas (3).
7. Abra el cierre (4) con la llave que se adjunta.
8. Extraiga el intercambiador de calor (6) y deposítelo sobre una superficie plana.
9. Instale un intercambiador limpio o nuevo, filtros incluidos.
10.Monte de nuevo el filtro y el intercambiador. Para ello incline ligeramente el
intercambiador hacia atrás.
11.Vuelva a conectar las cuatro conexiones rápidas (3).
12.Extracción de condensado. Para ello lea el capítulo
Limpieza de gas de procesa-
miento: Extracción de condensados [} 384].
13.En el punto de servicio (1), presione el pulsador (2).
ð El pulsador parpadea. En el diálogo [Condensation management] también
parpadea el indicador de estado [service active]. Al mismo tiempo se mos-
trará, en el campo [Actual value follow-up time] el tiempo transcurrido.
ð Cuando ha transcurrido el tiempo de retraso, se apaga el indicador de esta-
do El indicador de estado [Active] está encendido. Suena el pito. Se mos-
trará un mensaje.
14.Borre el mensaje.
3 4
6
2 1
