2-41
2
4.2 托盘交换器
1. 料架与收纳柜的使用注意事项
使用料架与收纳柜时，务必遵守下列注意事项。
‧
料架与收纳柜必须在干净的环境中保管，切勿附着灰尘、脏污、油渍等。
‧
切勿使料架或收纳柜跌落，也切勿过度撞击或施加压力。
因跌落等导致变形的料架或收纳柜，切勿使用。
‧
料架与收纳柜的棱角部可能会造成受伤，使用时务必注意。
‧
移动收纳柜时，必须双手把住收纳柜顶部的左右把手，水平移动。
‧
如照片 A，务必将防止料架滑落的止动杆嵌入到位后再搬移收纳柜。
以防止收纳柜中的料架滑落。
‧
将收纳柜装入 sATS、wATS、dYTF 的载料箱时，如照片 B，务必先将防止料架滑落的止动杆向上拉起并叠放在收纳柜柜顶。
顶部左右把手也务必折叠。
照片A
移动收纳柜时
把手
上下嵌入防止料架滑落的止动杆
25217-L1-00
照片B
将收纳柜装入载料箱时
折叠把手
向上拉起止动杆叠放在柜顶
25218-L1-00
2-42
2
2. 将元件托盘装入料架
1 个料架上可以装入多个元件托盘。安装方法如下所示。
1
取出固定元件托盘用的磁块。
2
将元件托盘装入料架。
将元件托盘角对准料架位置基准 ( 料架原点 ) 装入。托盘装好后用磁块压住固定。
元件托盘的固定
1个托盘的情况
多个托盘的情况
托盘间距X
固定用磁块
固定用磁块
托盘
托盘间距Y
料架位置基准
(料架原点)
25219-L1-00
3
确认元件托盘的固定状态。
试按托盘部分，确认托盘是否已由磁块固定牢固。
2-43
2

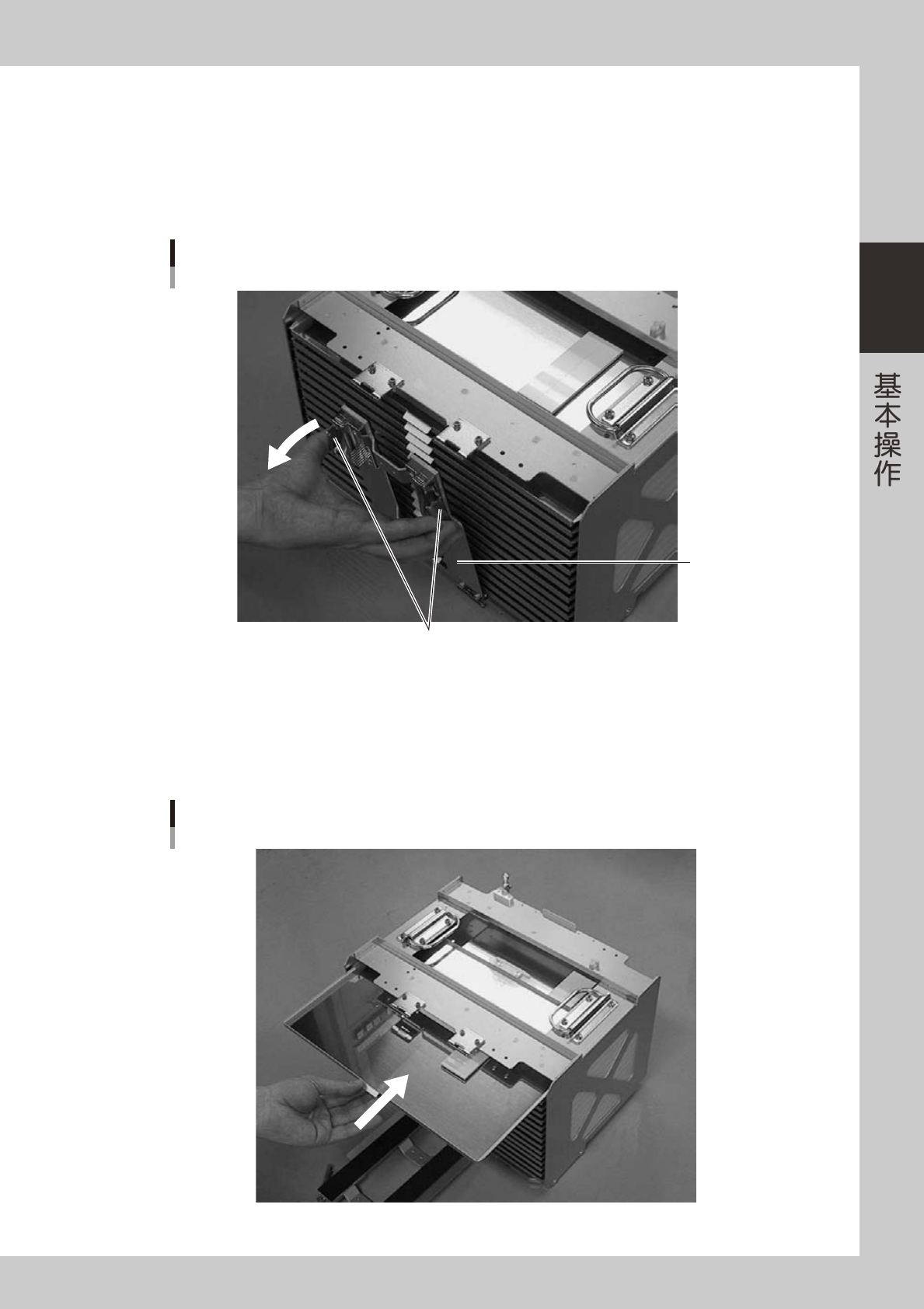

3. 将料架装入收纳柜
1
将收纳柜放置在水平场所。
2
打开料架挡板。
边按压锁杆，边向下拉开料架挡板。
料架挡板
锁杆
料架挡板
25220-L1-00
3
插入料架
将料架的拉出部朝向里侧，水平插入正确的收纳柜层。
插入料架直至轻微碰触到相反侧的料架止动杆。（更换料架时，需先将用完的料架从收纳柜抽出后再插入
新的料架。）
料架的插入
25221-L1-00
