1-17 1 5. 料架指示器 元件信息中设置的料架号码为亮灯状态，当料架上的盘装元件用完时，该料架号码闪烁。 （参照下表）1 〜 15 为收纳柜 1 的 指示器，16 〜 30 为收纳柜 2 的指示器。 安装新的料架后，按闪烁的「指示器」按钮进行复位。 ■ 料架指示器号码与收纳柜的关系 料架指示器号码 收纳柜 1〜1 5 载料台 1 的收纳柜 1 16 〜 30 载料台 1 的收纳柜 2 ■ 料架指示器的亮灯状态 …
1-16
1
4.2.2 sATS 供给装置
以下具体介绍 sATS 各部的名称与功能。

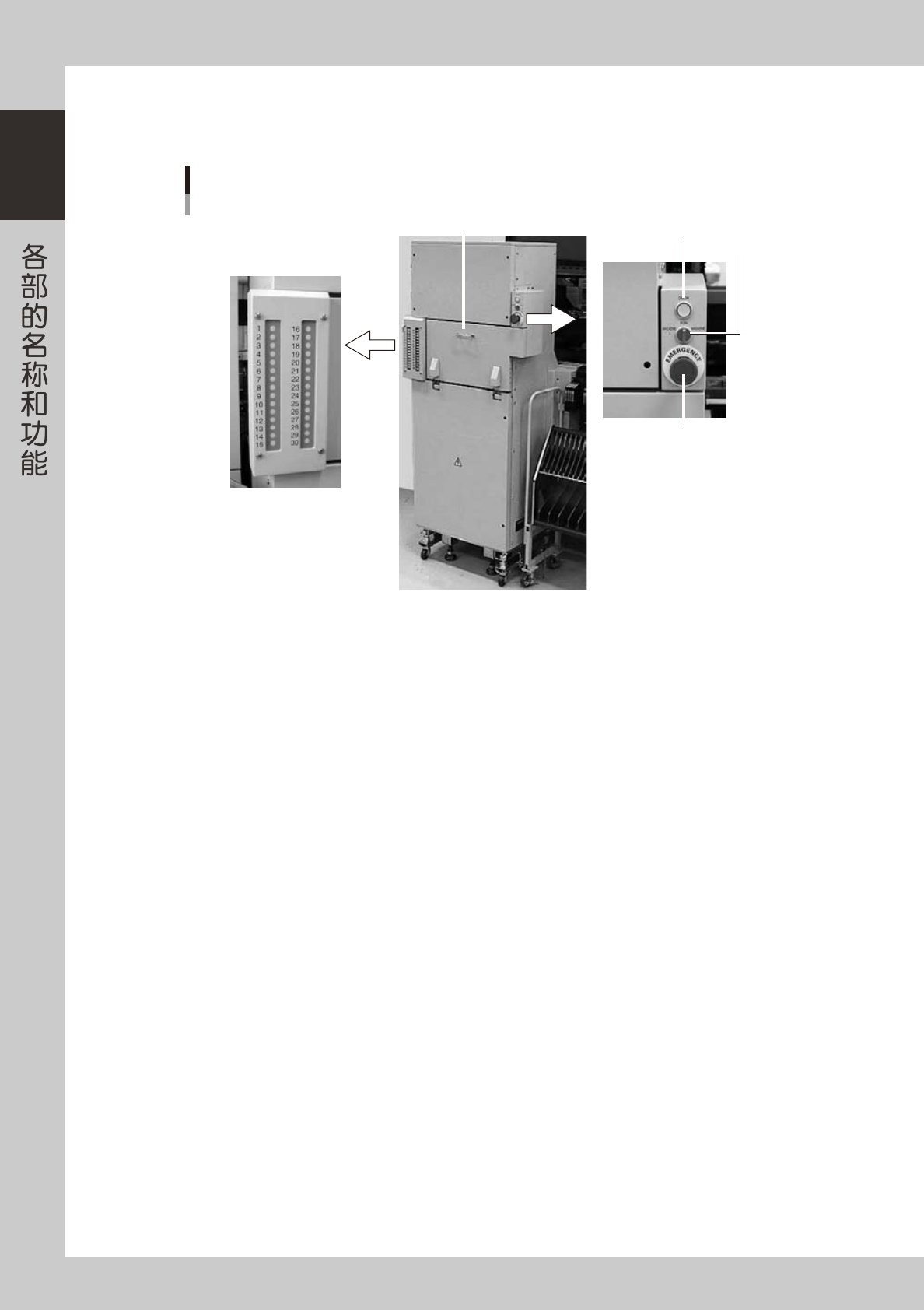

sATS供给装置
料架插入侧
1. 收纳柜门
2. 紧急停机按钮
3. 柜门开关
4. DOOR指示器
5. 料架指示器
25125-L1-00
1. 收纳柜门
打开此柜门，更换料架或收纳柜。可以上下收容 2 个收纳柜（收纳柜 1、收纳柜 2）。
2. 紧急停机按钮
按此按钮，机器进入紧急停机状态。与贴片机的紧急停机按钮的功能相同。
3. 柜门开关
将此开关旋至「MAGAZINE1」或「MAGAZINE2」时，可以打开收纳柜门。旋至「RUN」时，收纳柜门被锁定，无法打开。
更换收纳柜 1 时，选择「MAGAZINE1」；更换收纳柜 2 时，选择「MAGAZINE2」。
4. DOOR 指示器
收纳柜门为锁定状态时亮灯，解除锁定状态时熄灯。
1-17
1
5. 料架指示器
元件信息中设置的料架号码为亮灯状态，当料架上的盘装元件用完时，该料架号码闪烁。（参照下表）1 〜 15 为收纳柜 1 的
指示器，16 〜 30 为收纳柜 2 的指示器。
安装新的料架后，按闪烁的「指示器」按钮进行复位。
■ 料架指示器号码与收纳柜的关系
料架指示器号码 收纳柜
1〜15 载料台 1 的收纳柜 1
16 〜 30 载料台 1 的收纳柜 2
■ 料架指示器的亮灯状态
◎ ：闪烁● ：亮灯○ ：熄灯
料架的状态 元件的状态 亮灯状态
1 个料架上只装有 1 种元件
元件补充完毕 ●
元件用完 ◎
元件正在使用（流动） ●
1 个料架上装有多种元件
料架上的所有元件补充完毕 ●
料架上的所有元件已用完 ◎
多种元件中至少有 1 种元件已用完 ◎
基板程序没有指定要使用的盘装元件 ○
1-18
1
5.传送装置
以下具体介绍固定基板用的传送装置。

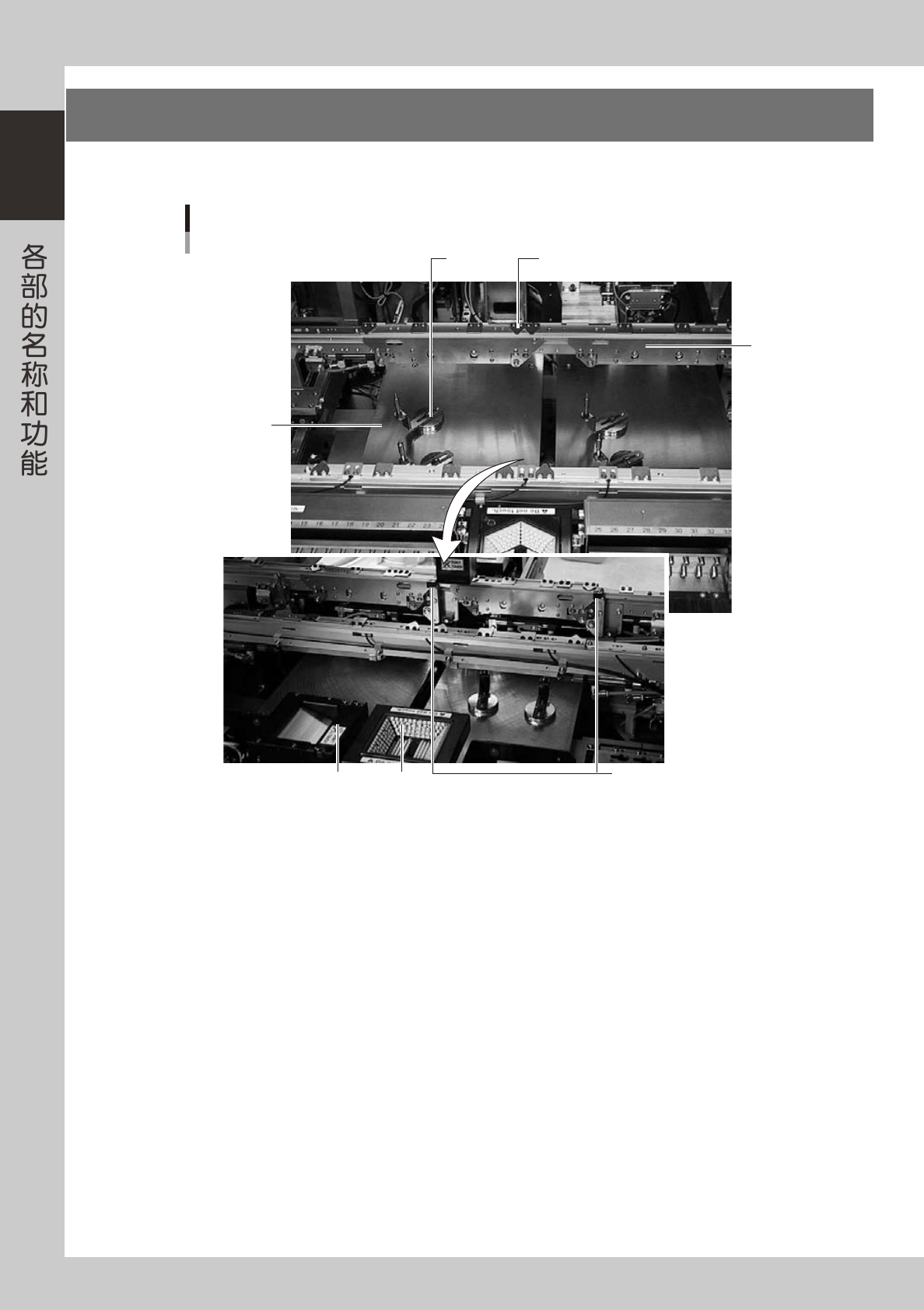

传送装置
5
2
1
7 6
3
从贴片机背面看
4
25110-L1-00
1. 主挡板
传送带上的基板碰到主挡板就会停住。（双挡板为选配）
2. 顶板
在顶板上设置顶针，从下向上支撑基板。
3. 顶针
设置在顶板上，从下向上固定基板。
4. 压板
从上压住基板的边缘来固定基板。
5. 夹钳式基板固定装置
从下抬起基板的边缘夹入压板之间来固定基板。
6. 多视觉相机
元件识别用相机，前后各配备有一架。
7. 共面度检测装置（选配）
与多视觉相机连动检测元件的引脚或 BGA 的直线性与共面度。
