第１章各部的名称和功能目录  1. 主机 1- 1  2. 操作·输入部 1- 3 2.1 键盘与鼠标 1- 3 2.2 操作面板按钮 1- 4  3. 贴装头部 1- 5 3.1 吸附·贴装元件的贴装头 1- 5 3.1.1 FNC 型 8 连多功能贴装头 1- 5 3.1.2 SF 型 8 连多功能贴装头 1- 6 3.2 吸嘴种类 1- 7 3.2.1 8 连多功能贴装头用吸嘴 1- 7 3.3 …

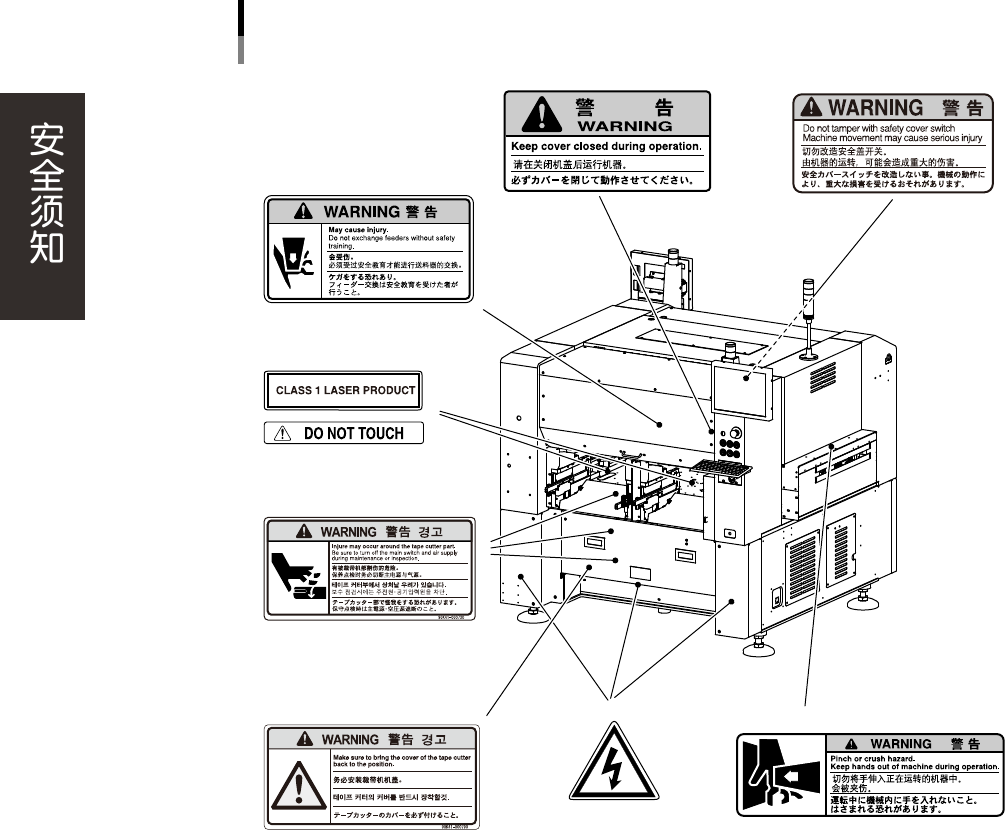

警告标贴

背面

■ 开关机盖内部

■ 开关机盖

■ 下方面板部

■ 开关机盖

■ 传送装置开口部

■ 送料器安装部

■ 切带机导管部

■ 料带切刀部

95202-L1-00

第１章各部的名称和功能

 1. 主机 1-1

 2. 操作·输入部 1-3

2.1 键盘与鼠标 1-3

2.2 操作面板按钮 1-4

 3. 贴装头部 1-5

3.1 吸附·贴装元件的贴装头 1-5

3.1.1 FNC 型 8 连多功能贴装头 1-5

3.1.2 SF 型 8 连多功能贴装头 1-6

3.2 吸嘴种类 1-7

3.2.1 8 连多功能贴装头用吸嘴 1-7

3.3 吸嘴交换站 ( 选配 ) 1-9

 4. 元件供给部 1-11

4.1 从送料器架供给元件 1-11

4.1.1 固定送料器架 1-11

4.1.2 一次性换料车 1-13

4.2 从托盘供给元件 1-14

4.2.1 dYTF 供给装置 1-14

4.2.2 sATS 供给装置 1-16

 5. 传送装置 1-18

 6. 轴的构成 1-19

 7. 排气站 1-20

7.1 吸嘴与吸嘴轴排气的实施方法 1-21

 8. 其它选配装置 1-26

8.1 侧面视觉相机 1-26

8.2 QFP 废弃站 1-27

8.3 共面度检测器 1-28

1-1

 1.主机

以下具体说明贴片机主要部分的名称和功能。安装完毕的标准贴片机的构成如下图所示。

指示灯

操作／输入部

主控开关

蜂鸣器

安全机盖

送料器安装位置

供气／排气开关电源连接部

主机

气压表

料带安装站

25100-L1-00
