1-8
1

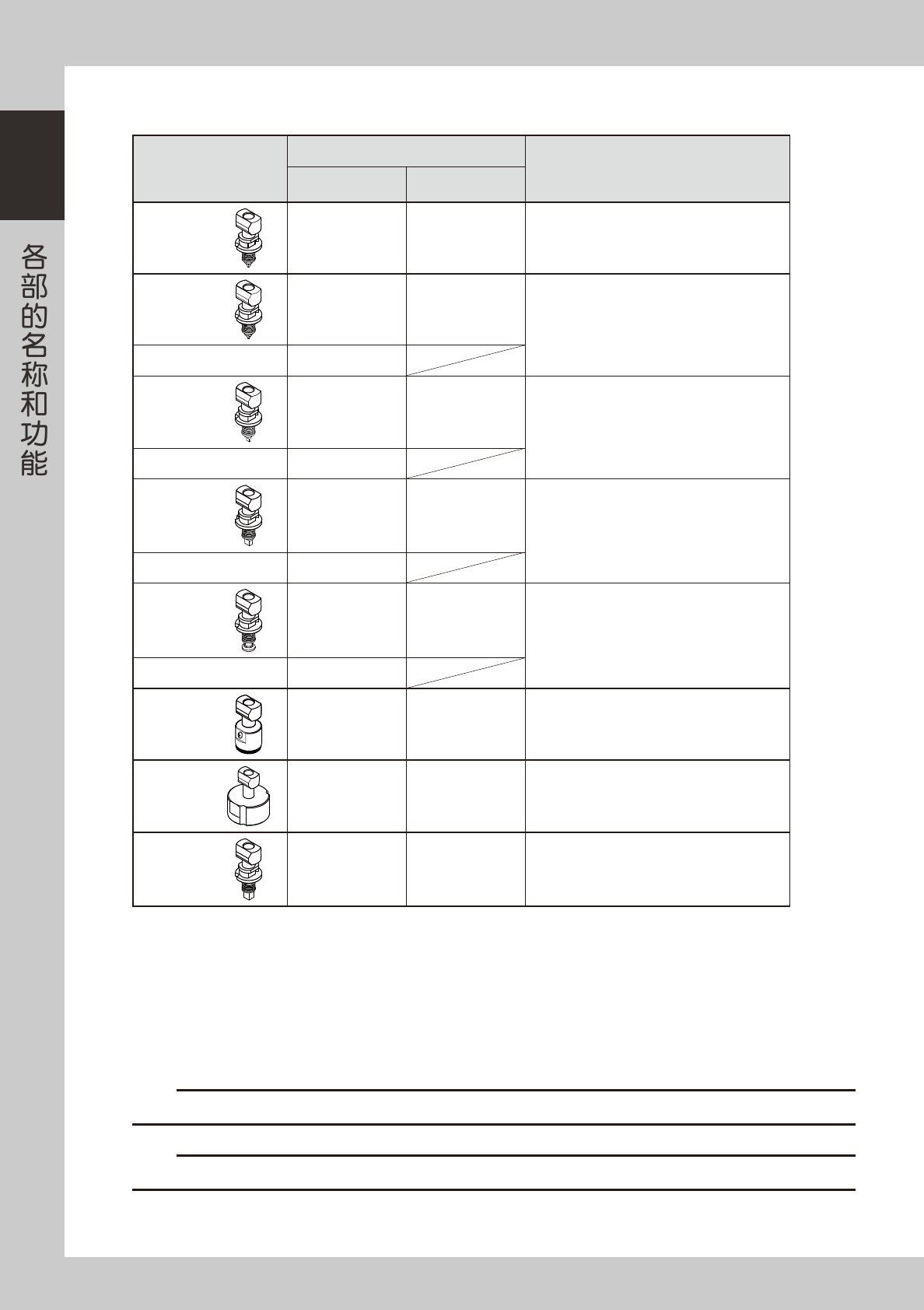

■ 窄邻接面类型
窄邻接面吸嘴可以从 8 种吸嘴中选择适合贴装头用的吸嘴安装。
吸嘴类型
可以安装的贴装头 No.
适用元件例
8 连多功能
FNC 型
8 连多功能
SF 型
Type 310A
1、3、5、7 所有贴装头 0402 〜 0603 规格的元件
Type 311A
1、3、5、7 所有贴装头
0603 规格的元件
Type 311F
2、4、6、8
Type 312A
1、3、5、7 所有贴装头
1005 〜 1608 规格的元件
Type 312F
2、4、6、8
Type 313A
1、3、5、7 所有贴装头
2012 〜 3225 规格的元件
Type 313F
2、4、6、8
Type 314A
1、3、5、7 所有贴装头
4532
～
7343 规格的元件、SOP 等
Type 314F
2、4、6、8
Type 315A
1、3、5、7 所有贴装头 QFP 等
Type 316A
1、3、5、7 所有贴装头 QFP、BGA 等
Type 317A
1、3、5、7 所有贴装头 圆柱形芯片（MELF 形）专用
TypeA吸嘴
TypeA吸嘴 (310A、311A、312A、313A、314A、315A、316A、317A) 可以安装在 SF 型 8 连多功能贴装头的所有贴装头上，
还可以安装在 FNC 型 8 连多功能贴装头的 1、3、5、7 号贴装头上。
但，Type316A 吸嘴不能安装在 FNC 型 8 连多功能贴装头上。
TypeF吸嘴
FNC 型 8 连多功能贴装头的 2、4、6、8 号贴装头的前端具备飞行式交换吸嘴 (FNC) 的功能。
FNC 型贴装头用的吸嘴可以选择安装。有两种组合 (Type311F、312F、313F) 或 (Type312F、313F、314F)。
c
注意
以上吸嘴为本机 (YS100) 专用吸嘴，切勿在其他机器上使用。
c
注意
关于元件种类及元件尺寸的详细内容参考交货规格书。
1-9
1
3.3 吸嘴交换站 ( 选配 )
如果配备了吸嘴交换站 , 就可以装备用于自动交换的各种吸嘴。
YS100 SF 型贴装头的 1、3、5、7 号贴装头可以自动交换吸嘴（2、4、6、8 号贴装头无法自动交换）。
YS100 FNC 型贴装头的所有贴装头都可以自动交换吸嘴。
适用吸嘴交换站的贴装头和吸嘴类型 (Type) 如下图所示。
FNC规格
Type30X
H1-304A
H1-301A
H7-304A
H3-304A
H1-302A
H3-302AH5-302A
H7-302A
H3-301AH5-301AH7-301A
8 7 6 5 4 3 2 1
33
34
35
32 31 30 29 28 27 26 25
38 37
36
40 39
16 15 14 13 12 11 10 9
24 23 22 21 20 19 18 17
H3-304A
H1-302A
吸嘴号码
贴装头号码
25113-L1-00
SF规格
Type30X
H4-302A
H5-304A
H3-304A
H6-302A
H1-304A
H8-303A
H5-302A
H2-303A
H4-303A
H2-302A
H6-303A
H3-302A
H8-302A
H7-304A
H7-302A
H1-302A
H1-302A
H1-301A
H2-301AH4-301AH6-301AH8-301A
H3-301AH5-301AH7-301A
35
32 31 30 29 28 27 26 25
38 37
40 39
24 23 22 21 20 19 18 17
8 7 6 5 4 3 2 1
33
34
36
16 15 14 13 12 11 10 9
吸嘴号码
贴装头号码
25112-L1-00
1-10
1
SF规格
Type31X (FNC-A)
H5-315A
H3-315A
H1-315A
H7-314A
H5-313A
H1-314A
H3-314A
H5-314A
H3-313A
H7-315A
H7-313A
H1-313A
H1-302A
H1-312AH3-312AH5-312AH7-312A
35
32 31 30 29 28 27 26 25
38 37
40 39
24 23 22 21 20 19 18 17
8 7 6 5 4 3 2 1
33
34
36
16 15 14 13 12 11 10 9
吸嘴号码
贴装头号码
25116-L1-00
FNC规格
Type31X (FNC-B)
H1-315A
H1-312A
H1-311A
H3-311A
H5-311A
H7-311A
H7-315A
H3-315A
H1-313A
H3-313AH5-313A
H7-313A
H3-312AH5-312AH7-312A
8 7 6 5 4 3 2 1
33
34
35
32 31 30 29 28 27 26 25
38 37
36
40 39
16 15 14 13 12 11 10 9
24 23 22 21 20 19 18 17
H5-315A
H1-302A
吸嘴号码
贴装头号码
25124-L1-00
SF规格
Type31X
H4-313A
H5-315A
H3-315A
H6-313A
H1-315A
H8-314A
H5-313A
H2-314A
H4-314A
H2-313A
H6-314A
H3-313A
H8-313A
H7-315A
H7-313A
H1-313A
H1-302A
H1-312A
H1-311A
H1-316A
H2-311AH7-311A
H8-311A
H2-312AH6-312A
H3-311AH6-311A
H3-312AH5-312A
H4-311A
H4-312A
H5-311A
H8-312A
H7-312A
35
32 31 30 29 28 27 26 25
38 37
40 39
24 23 22 21 20 19 18 17
8 7 6 5 4 3 2 1
33
34
36
16 15 14 13 12 11 10 9
吸嘴号码
贴装头号码
25127-L1-00
