1-1 1 1. 主机 以下具体说明贴片机主要部分的名称和功能。安装完毕的标准贴片机的构成如下图所示。 指示灯 操作／输入部 主控开关 蜂鸣器 安全机盖 送料器安装位置 供气／排气开关 电源连接部 主机 气压表 料带安装站 25100-L1-00
第１章 各部的名称和功能
目录
1. 主机 1-1
2. 操作·输入部 1-3
2.1 键盘与鼠标 1-3
2.2 操作面板按钮 1-4
3. 贴装头部 1-5
3.1 吸附·贴装元件的贴装头 1-5
3.1.1 FNC 型 8 连多功能贴装头 1-5
3.1.2 SF 型 8 连多功能贴装头 1-6
3.2 吸嘴种类 1-7
3.2.1 8 连多功能贴装头用吸嘴 1-7
3.3 吸嘴交换站 ( 选配 ) 1-9
4. 元件供给部 1-11
4.1 从送料器架供给元件 1-11
4.1.1 固定送料器架 1-11
4.1.2 一次性换料车 1-13
4.2 从托盘供给元件 1-14
4.2.1 dYTF 供给装置 1-14
4.2.2 sATS 供给装置 1-16
5. 传送装置 1-18
6. 轴的构成 1-19
7. 排气站 1-20
7.1 吸嘴与吸嘴轴排气的实施方法 1-21
8. 其它选配装置 1-26
8.1 侧面视觉相机 1-26
8.2 QFP 废弃站 1-27
8.3 共面度检测器 1-28
1-1
1
1.主机

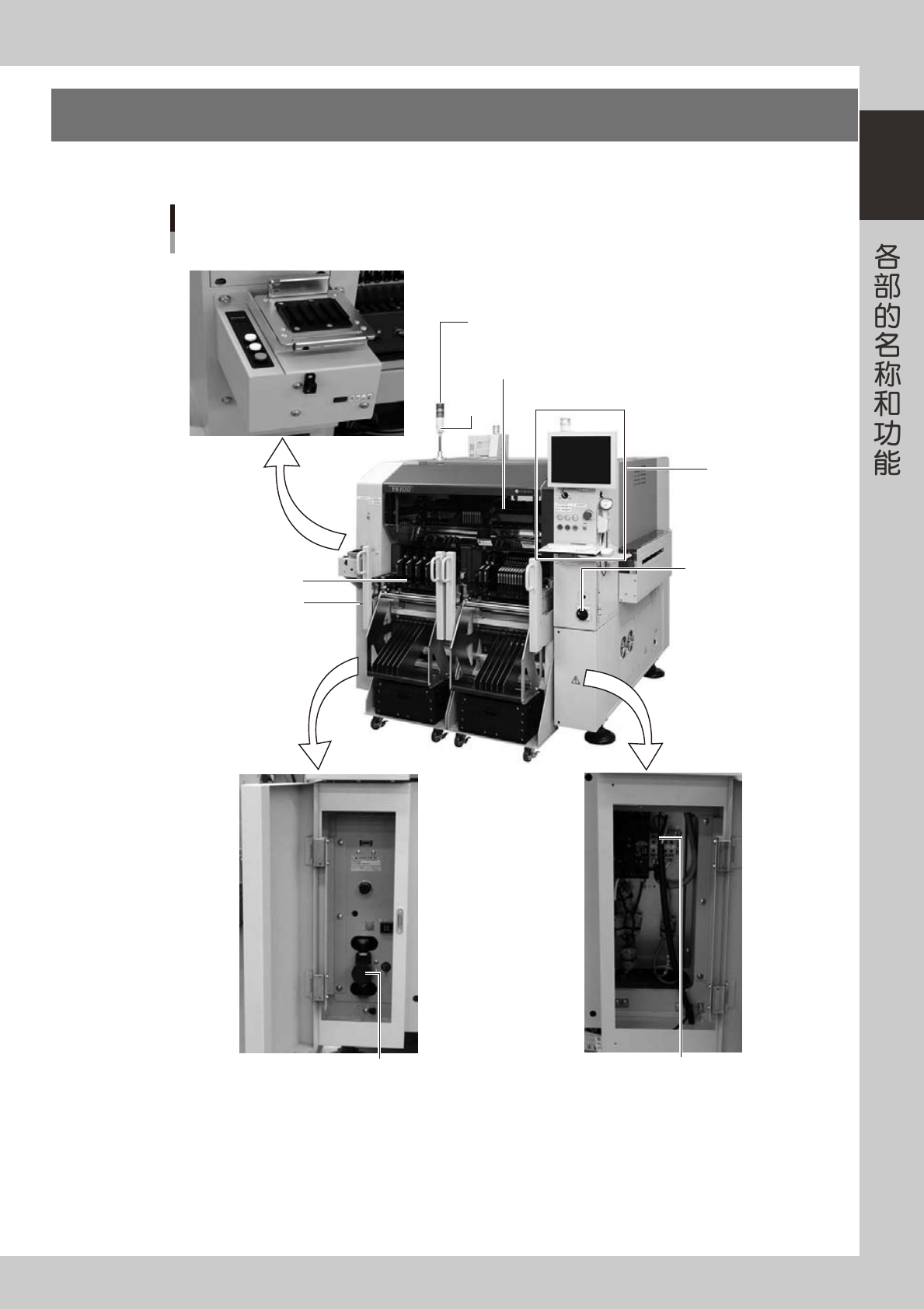

以下具体说明贴片机主要部分的名称和功能。安装完毕的标准贴片机的构成如下图所示。
指示灯
操作／输入部
主控开关
蜂鸣器
安全机盖
送料器安装位置
供气／排气开关 电源连接部
主机
气压表
料带安装站
25100-L1-00
1-2
1
■ 指示灯
贴片机的实时状态用绿、白、蓝三种颜色的指示灯表示。
状态 例 绿色 红色／白色 黄色／蓝色
暖机、自动运行中 亮灯
紧急停机 亮灯
系统发生错误
--- 蜂鸣器 ON---
·过载电流
·2 次极限溢出等
亮灯
运行、基板程序发生错误时
--- 蜂鸣器 ON---
·吸附错误、识别错误
·程序检查错误等
亮灯
元件不能使用
·元件用完、TC 门开启状态
·换料车 OFF 等
闪烁
■ 蜂鸣器
当贴片机发生异常或错误时，蜂鸣器鸣响报警。通过选配可从两种配色规格中选择颜色。( 左右旋转可以调节音量。)
■ 安全机盖
如打开安全机盖，与紧急停机相同机器陷入停机状态，停止运行。运行中，必须关闭安全机盖。
■ 压力表
显示设定气压 ( 上方 ) 与气压下降检出压力 ( 下方 )。用压力调节阀和气压表内检出气压下降的压力调节按钮使各数值显示为
下列气压。
·设定气压 ( 上方 ) ∶ 0.40Mpa
·气压下降检出压力 ( 下方 ) ∶ 0.33Mpa
■ 贴装头部
通过安装在贴装头前端的吸嘴吸附或贴装元件。为确认元件、识别基板标记的相机也安装在此。( 参阅本章「3. 贴装头部」)
■ 正面左下面板内
有供气／排气开关及 USB 端口。
■ 主控开关
接通或关闭贴片机电源的开关。向右旋转即可接通电源。
c
注意
如要再次接通电源，必须间隔 2 秒以上。
■ 机器间连接用接口 ( 机器之间的输入·输出信号 )
贴片机从下位机接受信号后将基板送出，并向上位机发出信号要求送入其它基板。NEXTINTERFACE 接口与
下位机相连接，PREVIOUSINTERFACE 接口与上位机相连接。如果是标准规格右→左传送基板的机器，主机
右侧装配着 PREVIOUSINTERFACE，主机左侧装配着 NEXTINTERFACE。
■ 送料器安装部
主要用于安装带式送料器。详细参阅「4.1 从送料器架供给元件」。
■ 元件补充指示灯（选件）
如果前后侧中任意一侧发生了错误或需要补充元件时，指示灯亮黄灯进行提示。
■ 料带安装站
给 SS 型送料器安装料带元件以及更改传送间距时使用。
