1-19 1 6. 轴的构成 以下介绍主机伺服马达控制的轴的构成、轴的动作方向。 Y轴 X轴 W轴 PU1轴 正方向 负方向 基板 传送轨道 R2轴 R1轴 贴装头 轴的构成 Z1 Z2 Z3 Z4 Z5 Z6 Z7 Z8 PU2轴 (选配) 25111-L1-00 ■ 各轴的功能 轴的名称 功能·作用 X轴 沿传送带传送基板的方向平行移动贴装头。 Y轴 沿传送带传送基板的方向垂直移动贴装头。 Z 1〜Z 8轴 分别使各贴装头上…
1-18
1
5.传送装置
以下具体介绍固定基板用的传送装置。
传送装置
5
2
1
7 6
3
从贴片机背面看
4
25110-L1-00
1. 主挡板
传送带上的基板碰到主挡板就会停住。（双挡板为选配）
2. 顶板
在顶板上设置顶针，从下向上支撑基板。
3. 顶针
设置在顶板上，从下向上固定基板。
4. 压板
从上压住基板的边缘来固定基板。
5. 夹钳式基板固定装置
从下抬起基板的边缘夹入压板之间来固定基板。
6. 多视觉相机
元件识别用相机，前后各配备有一架。
7. 共面度检测装置（选配）
与多视觉相机连动检测元件的引脚或 BGA 的直线性与共面度。
1-19
1

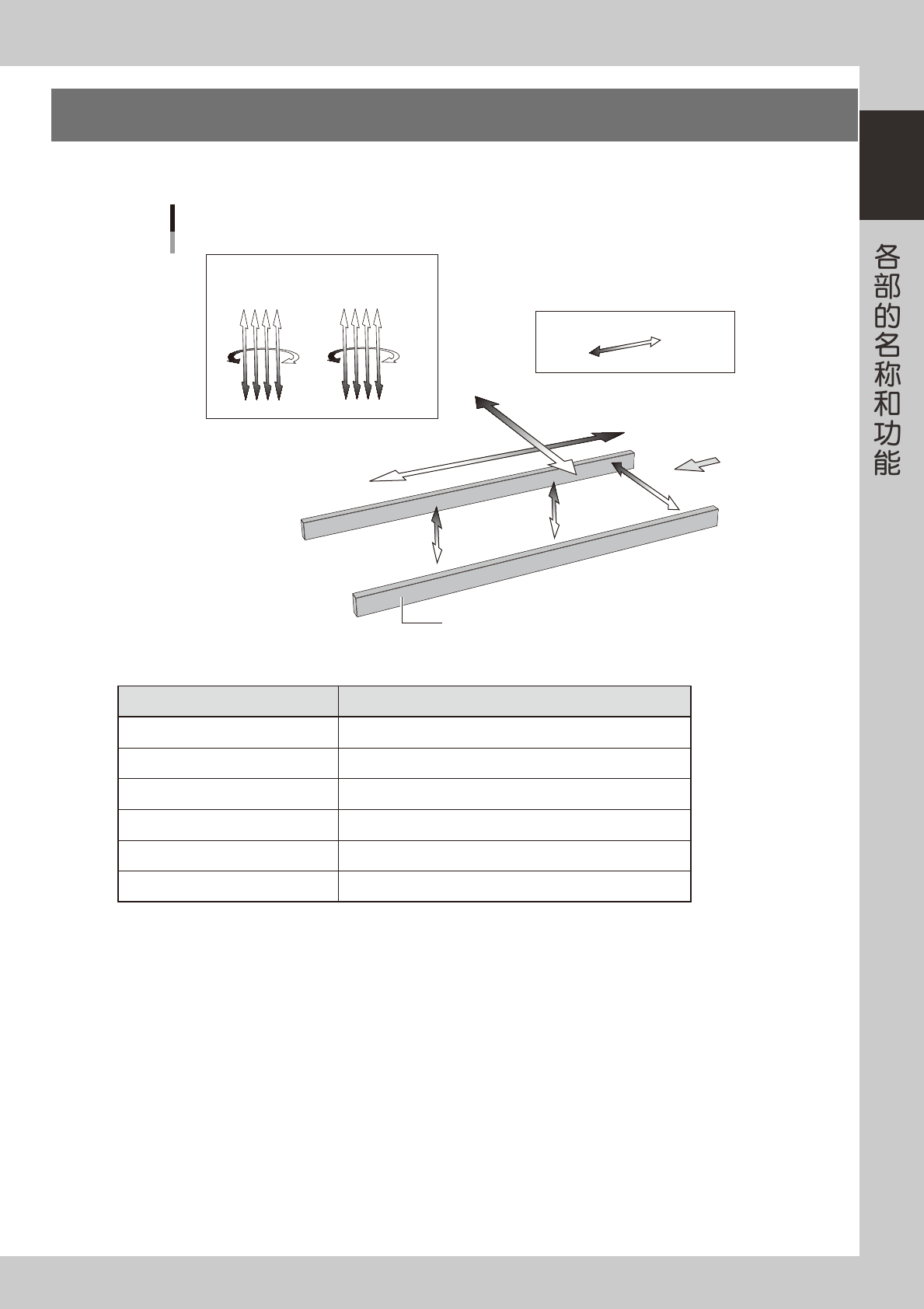

6.轴的构成
以下介绍主机伺服马达控制的轴的构成、轴的动作方向。
Y轴
X轴
W轴
PU1轴
正方向
负方向
基板
传送轨道
R2轴 R1轴
贴装头
轴的构成
Z1Z2Z3Z4Z5Z6Z7Z8
PU2轴
(选配)
25111-L1-00
■ 各轴的功能
轴的名称 功能·作用
X轴 沿传送带传送基板的方向平行移动贴装头。
Y轴 沿传送带传送基板的方向垂直移动贴装头。
Z1〜Z8轴 分别使各贴装头上下移动，吸附、贴装元件。
R1、R2 轴 分别在各贴装头旋转吸嘴轴。
W轴 调节各基板台的传送宽度。
PU1、PU2( 选配 ) 轴 上下移动顶板。
1-20
1

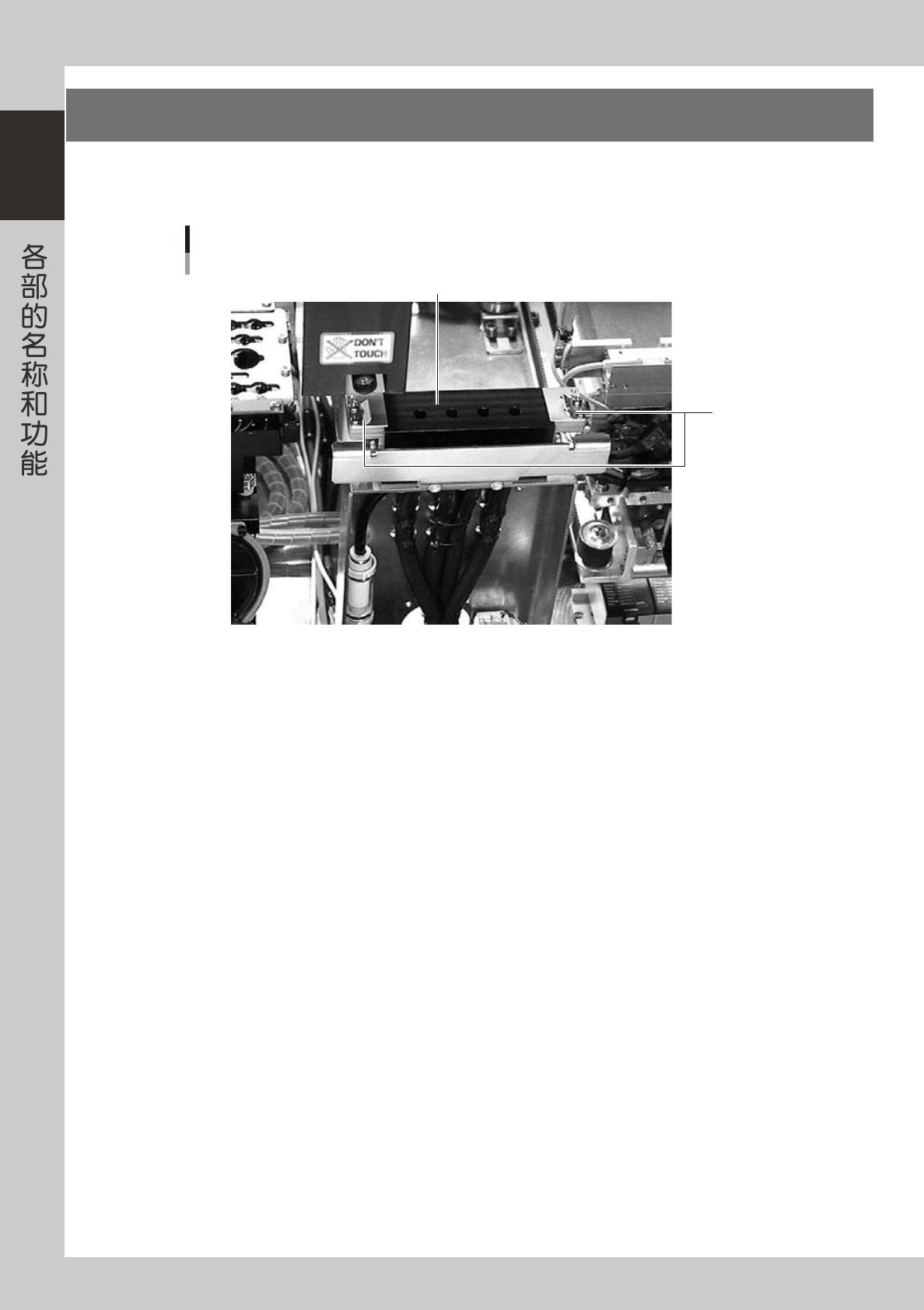

7.排气站
排气站配备在各工作台。排气清洁吸嘴轴的功能，是对吸嘴和吸嘴轴内施加高压排气，吹除其中的灰尘、赃物，
清洁吸嘴和吸嘴轴的功能。
排气站
排气站
检测吸嘴被抛弃
的传感器
25117-L1-00
