2-10
2
2.操作画面和各种按钮
操作机器之前，必须充分了解软件系统画面的基本构成和操作方法。

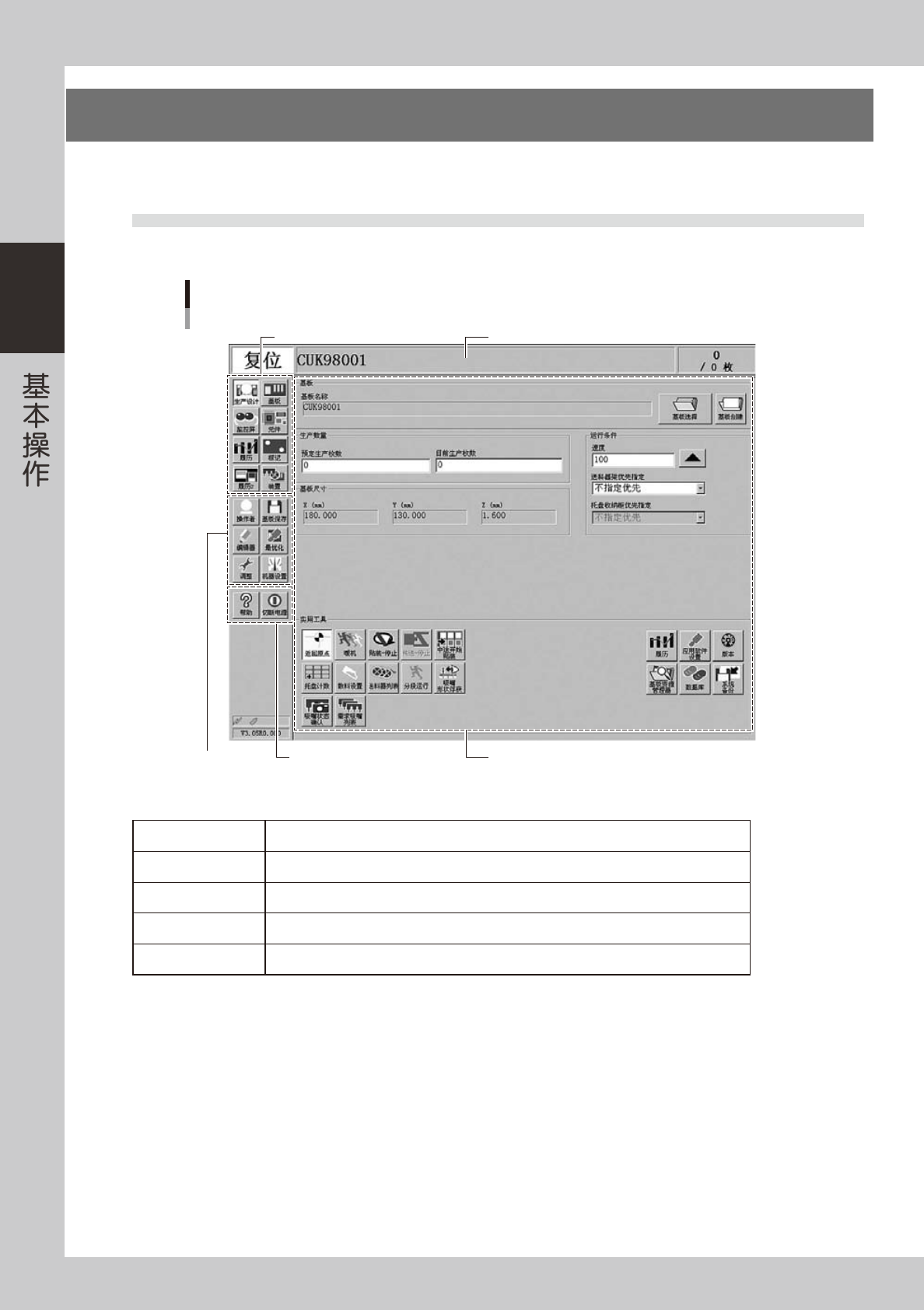

2.1 操作画面的基本构成
YS100 的操作画面由「状态区域」、「按钮区域」、「自由区域」构成。
按钮区域1
按钮区域2 按钮区域3
状态区域
画面构成示例
生产设计画面
自由区域
26200-L1-00
■ 画面上的各区域
状态区域 左端显示当前的机器状态 ; 中央显示所选基板的名称 ; 右端显示基板的生产数量。
按钮区域 1 可选择主要的操作菜单。随着所选按钮，「自由区域」的画面内容自动切换。
按钮区域 2 调用辅助功能的按钮。
按钮区域 3 有帮助画面的 [ 帮助 ] 按钮和关闭机器电源的 [ 切断电源 ] 按钮。
自由区域 显示由菜单按钮选择的操作画面。
2-11
2

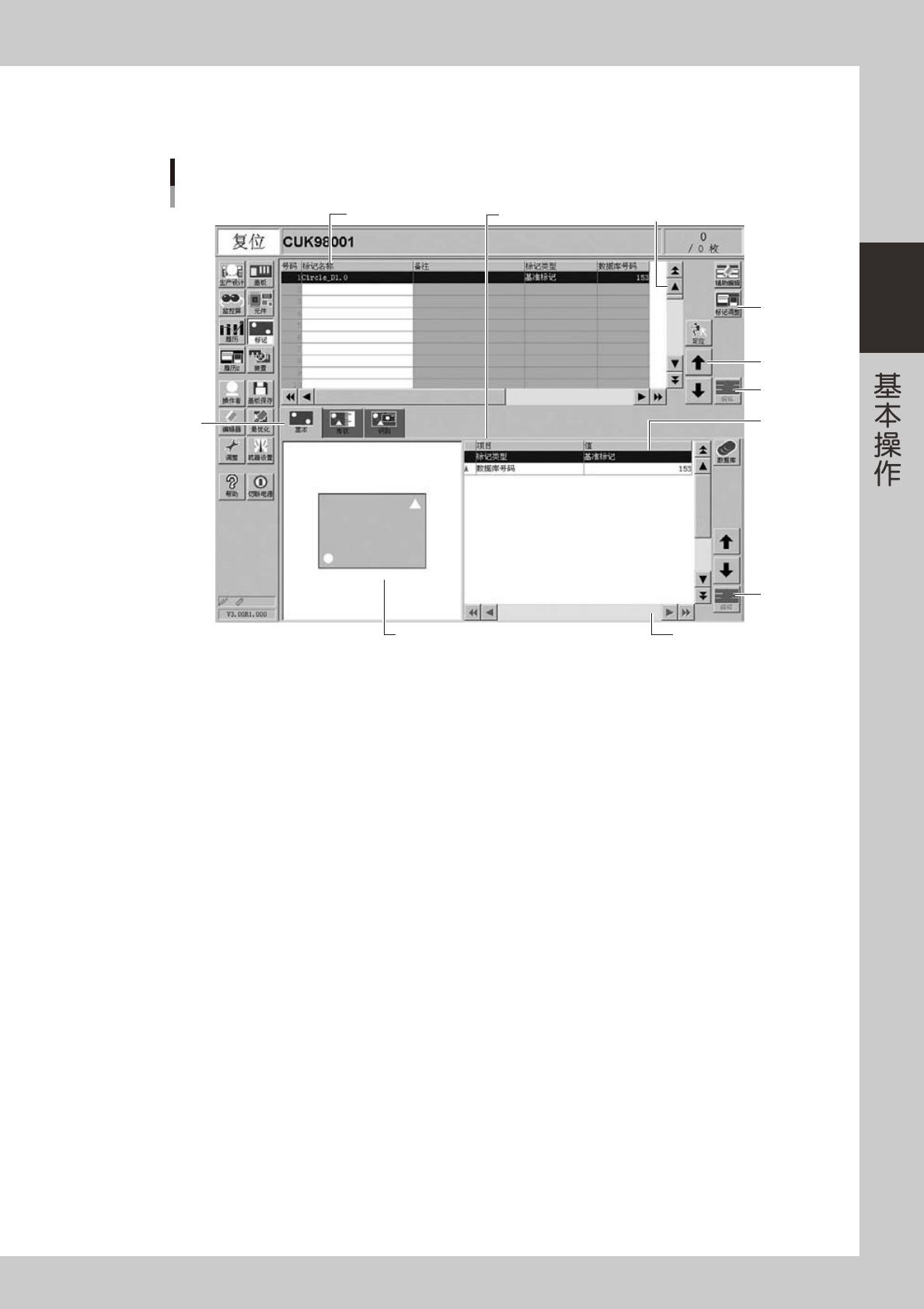

■各种按钮和输入框
操作画面上设置有各种按钮、选项卡、输入框等。
1
1
2
3
4
5
6
7
操作画面示例
标记画面
参数列表数据No.列表
5
26201-L1-00
1. 滚动条 & 按钮（纵、横）
查阅数据 No. 列表、参数列表等多页内容时使用。
2. 操作按钮
根据目的，打开次项操作画面和对话框时使用。
3. 行移动按钮
查阅数据 No. 列表、参数列表时，逐行上下移动光标时使用。
4. 参数输入框
在此可选择和输入参数。用键盘操作时，双击即可编辑。用触摸式液晶屏操作时，则按画面右下方的 [ 编辑 ] 按钮，弹出
编辑对话框后输入。
5. 编辑按钮
显示所选项目、参数的编辑对话框。
6. 选项卡
选择选项卡，可以切换至各种参数的输入画面。
7. 辅助画面
用插图等形式显示对参数的输入有帮助的信息。该画面与参数列表以及辅助画面内的字母表对应。
2-12
2
错误画面
错误画面的构成示例
1
2
3
6 7
4 5
[切换错误]按钮
标记检出错误
26202-L1-00
1. 显示错误数量
显示当前错误和错误总数。有多个错误出现时，按左右［切换错误］按钮，切换至其他错误画面。
2. 信息切换选项卡
概要
显示适合操作人员用的信息。
详细
显示适合管理人员、维修保养人员用的信息。无信息，则不显示此选项卡。
3. 显示识别图像（显示元件吸附、标记识别时的错误画面）
进行元件吸附、标记识别等图像处理，发生错误时，显示错误图像。
4.［关闭警报］
关闭蜂鸣器。
5.［清除错误］
清除出现的错误。
6.［语言切换］按钮
可以切换对话框中所显示的语言种类。
7.［关闭］按钮
不清除错误，关闭对话框。
参考
按［关闭］按钮关闭错误画面后，按［监控屏］按钮，打开「生产」选项卡，可确认错误发生的位置。按「生产」监控画面的
［显示错误］按钮，可显示错误信息。关于「生产」监控画面，参阅第 3 章「开始生产和结束生产」。
