3.生产中的监控屏显示
在生产运行过程中要确认运行状态时，按［监控屏］按钮。选择「全部」、「详细」、「视觉」、「校正」、「重新执行」
等选项卡确认贴装中的信息。
3.1 生产
该画面在机器配置图上显示目前生产机器的状态等即时信息。
机器出现任何错误时，打开此画面，即可确认发生的错误、作业指示及警告等状态。可大致区分错误发生的地方是
贴装工作台、送料器，还是传送部，以不同颜色在机器配置图上显示出现错误的部位，便于一目了然。
监控屏：生产
1
2
4
3
5
机器后侧添加背景色显示
6
26308-L1-00
1. 传送状态显示区域
发生有关传送的错误、作业指示及警告时，在专用的显示区域显示传送状态。
危险检测传感器有感应时，出现错误的基板以半透明的红色显示。
基板固定位置或基板待机位置的传感器有感应时，基板固定位置或基板待机位置上的基板以半透明的绿色显示。
2. 送料器状态显示区域
参考目前生产基板的「元件信息」－「送料器安装位置」，在登录了元件的送料器安装位置显示送料器。未登录元件的送料器
安装位置不显示。
3. 送料器架状态显示区域
正在使用的送料器没有出现错误、作业指示及警告时，显示为「OK」。
正在使用的送料器出现错误、作业指示及警告时，显示为「nParts(n 为发生数 )」。
4. 贴装工作台状态显示区域
在各贴装工作台分别设有该区域。特定贴装工作台出现错误、作业指示及警告时，在相应的贴装工作台专用显示区域显示。
同一贴装工作台出现多个错误、作业指示及警告时，显示最优先的项目。
未发生错误、作业指示及警告时则不显示。
3-9
3
5. 作业指示信息显示区域
· 选 择 作 业 位 置
出现错误、作业指示及警告时，从下拉式菜单框中选择未清除错误的位置。在下拉式菜单框中只显示需要进行作业的位置。
参考
通过点击配置图上出现错误的区域，也可以选择作业位置。但对未出现错误、作业指示及警告的区域，即使点击也不能选择作业位置。
· 作 业 指 示
对「选择作业位置」中所选作业位置的未清除的错误、作业指示及警告，以信息显示的形式提示接下来必须执行的作业。
出现多个错误时，按作业项目的优先程度依次显示。
按左右箭头按钮，可切换至其他作业指示信息。
［显示错误］按钮
按此按钮，显示「作业指示」中所出现的错误、作业指示及警告的详细内容，和提示解决方法的错误信息对话框。
［清除错误］按钮
「作业指示」中出现的错误、作业指示及警告等的恢复作业完成后，按此按钮。
按此按钮后，会视为所对应作业指示信息的内容已恢复，可以重新开始自动运行。
但仍有未恢复的作业（除警告外）时，无法重新开始自动运行。
5. 使用元件详细显示区域
显示目前生产程序中所用元件的基本信息。出现错误的数据由不同颜色显示。
参考
整个机器出现错误时，整个区域的背景以蓝色显示。
3-10
3
3.2 全部
该画面显示目前生产的基板数量、生产状况等即时信息。生产过程中，始终打开该画面的话，便于生产。如切换了
生产基板，所有的信息即被刷新。

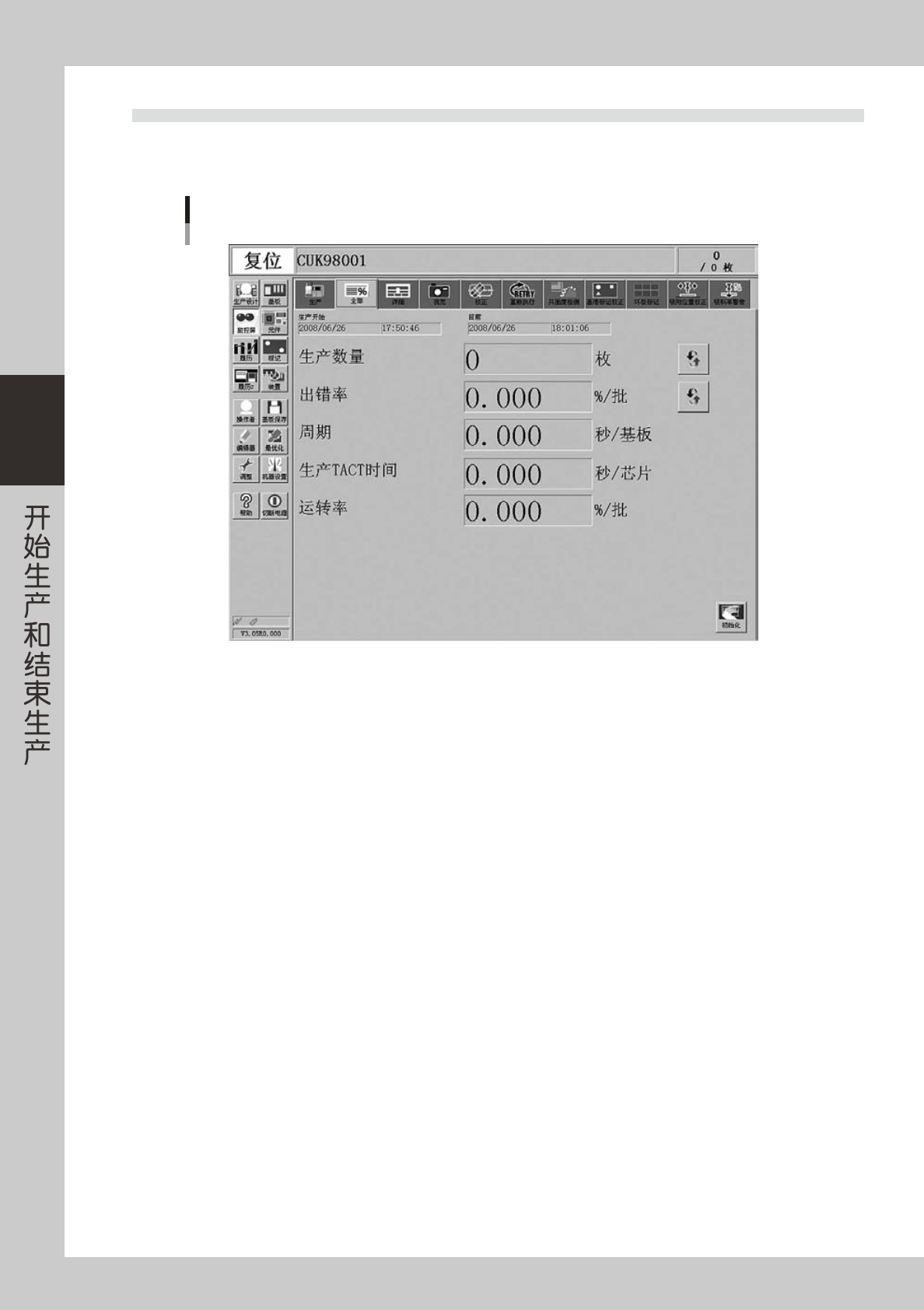

监控屏：全部
26309-L1-00
· 生 产 开 始
显示切换为目前生产中的基板程序时的年 / 月 / 日 / 小时 / 分 / 秒。
· 目 前
显示机器内部系统钟的实时时间。该画面一旦更新，显示的时间也会刷新。
· 生 产 数 量
显示切换为目前生产中的基板程序后，已经完成生产的基板数量。中途被复位的基板程序只要没有中途贴装就不被计数。
· 出 错 率
切换为目前生产中的基板程序后至今，因吸附错误、识别错误而丢弃的元件总数与已消耗的所有元件的比率。1 种基板的
生产完成后，数据即刷新。
丢弃元件总数 ÷ 元件消耗总数 ×100 ＝出错率 (%)
· 周 期
平均贴装一块基板所需的时间 ( 秒 / 基板 )。完成贴装后数据即刷新。生产周期包括对基准标记、坏板标记等基板标记进行
识别的时间、元件吸附时间、元件识别时间、贴装时间、重新执行动作的时间、元件丢弃时间、吸嘴交换时间等。不包括
传送基板时间、停机时间 ( 因出错停机和按 STOP 按钮后停机的时间等 )。
· T A C T 全 部
指贴装一块元件所需要的时间 ( 秒 )。从吸附到贴装的整个过程所需要的时间除以该过程中所贴装的元件数。
