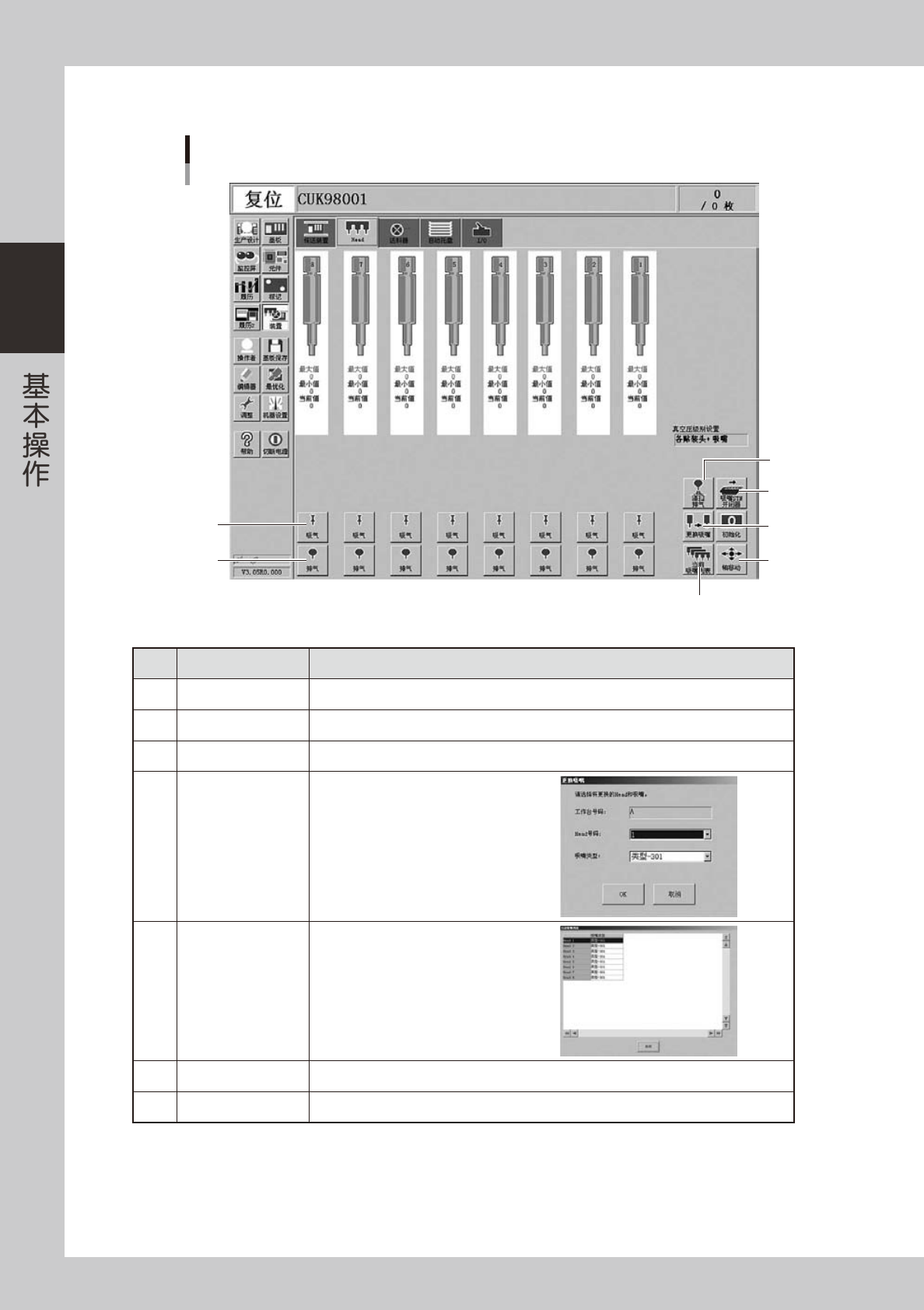

■Head 手动操作

「装置」－「Head」画面

26207-L1-00

按钮名称功能

1 吸气使各 Head 的吸气 ON/OFF。

2 排气使各 Head 的排气 ON/OFF。

3 吸嘴 STN 开闭器开闭吸嘴交换站的开闭器。

4 更换吸嘴

显示「更换吸嘴」对话框，指定 Head 和吸嘴

类型进行吸嘴更换。

5 目前吸嘴列表显示目前 Head 上所安装的吸嘴类型的列表。

6 轴移动要移动轴时使用。与「传送装置」的轴移动相同。

7 清扫排气显示执行吸嘴吸嘴轴排气的确认。

2-17

■送料器手动操作

「装置」－「送料器」画面

26210-L1-00

按钮名称功能

1 传送按一次此按钮，按照设置的间距向前传送一个间距的料带。

2 返回按一次此按钮，按照设置的间距向后退回一个间距的料带。

3 送料器设置

传送间距可以根据规格在 2

～

56mm 的

范围内选择。

内存更新为此处所设置的间距。

4 传送速度 (%) 传送速度可从下拉框中在普通

～

90、80、10...% 的范围内选择。

5 重新读入清除送料器的状态 ( 内存 )，重新读入。

6 上下箭头上下移动项目，上下移动位置，上下移动光标。

7 切带机控制切带机（选配）的开／关。

2-18

■I/O 手动操作

「装置」－「I/O」画面

26212-L1-00

按钮名称功能

1 信号输出侧显示区切换按钮

切换信号输出侧的显示区。

‧送料器

‧吸嘴交换站

‧

托盘交换器

‧照明

‧传送装置

‧Head

‧

蜂窝状托盘

‧

BSTA( 排气站 )

‧ATS

‧

YTF

‧其他

2 信号输入侧显示区切换按钮

切换信号输入侧的显示区。

‧联锁

‧原点极限
