3.4 传送装置的设置
生产过程中，每当切换生产基板就必须根据该基板调节传送装置、准备相应的送料器。以下具体说明传送装置的
设置方法。
基板的固定方法
一般，基板固定方法设定为外形基准。顶起基板的边缘用基板压板夹住并固定。
基板外侧以外的部分由顶针支撑。
基板固定方法
基板固定方法的确认
基板固定示意图
26218-L1-00
c
注意
如果要生产的基板上有切口等，传送装置的各基板传感器有可能无法检出基板。
3.4.1 作业流程
按「传送装置的作业流程」执行操作。
调节传送宽度
使机器处于紧急停机状态
升起主挡板
调节基板压板
排列顶针
运行
外形基准
传送装置的作业流程
25203-L1-00
2-26
2
3.4.2 传送宽度
按照要生产的基板宽度调节传送宽度。
1
选择基板程序。
参照「第 3 章 1. 开
始
生
产
」。
n
要点
基板程序中已输入传送宽度时，贴片机自动调节传送宽度。此时，可省略以下步骤。
2
打开「装置」-「传送装置」画面。
3
按 [ 传送宽度 ] 按钮。
显示更改传送宽度对话框，确认传送宽度 ( 单位 ：mm) 后，按 [OK] 按钮。传送宽度变为指定的宽度。

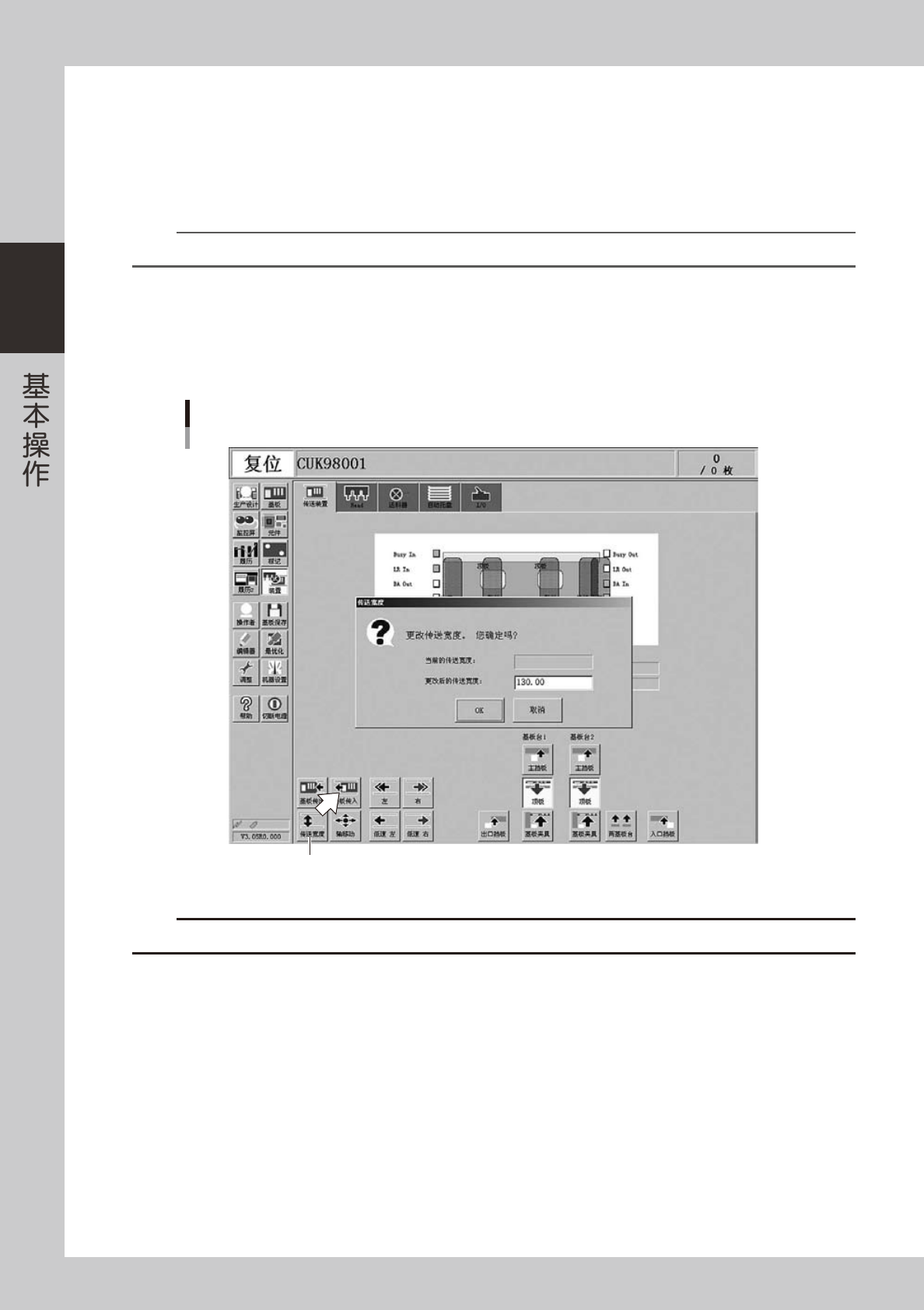

传送宽度对话框
[传送宽度]按钮
26219-L1-00
c
注意
调节传送宽度时，必须注意避免传送轨道与其它传送装置、顶针等发生碰撞。
2-27
2
3.4.3 基板压板
在决定基板位置时，基板压板起着从上压住基板边缘的作用。基板压板由十字螺钉 (M3) 固定在传送轨道上。必须
根据基板规格，均匀地排列基板压板。
c
注意
传送轨道上，装有类似基板压板形状的光纤传感器支架，
排列基板压板时，切勿移动光纤传感器支架。
基板
基板压板
十字螺钉(M3)
可动传送轨道侧
固定传送轨道侧
基板压板
M3螺帽
光纤传感器支架
主挡板

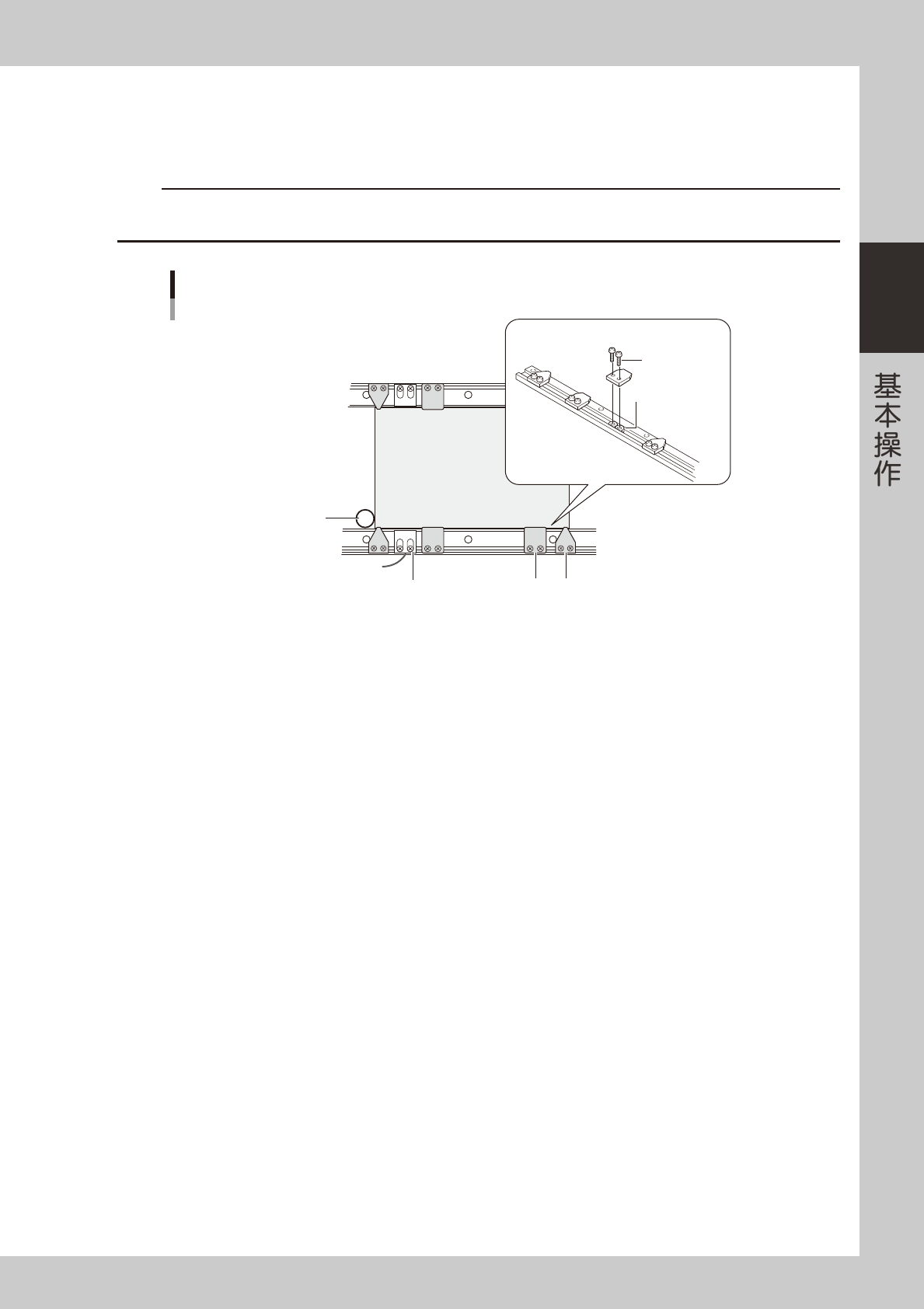

安装基板压板的示意图
25205-L1-00
