3-14
3

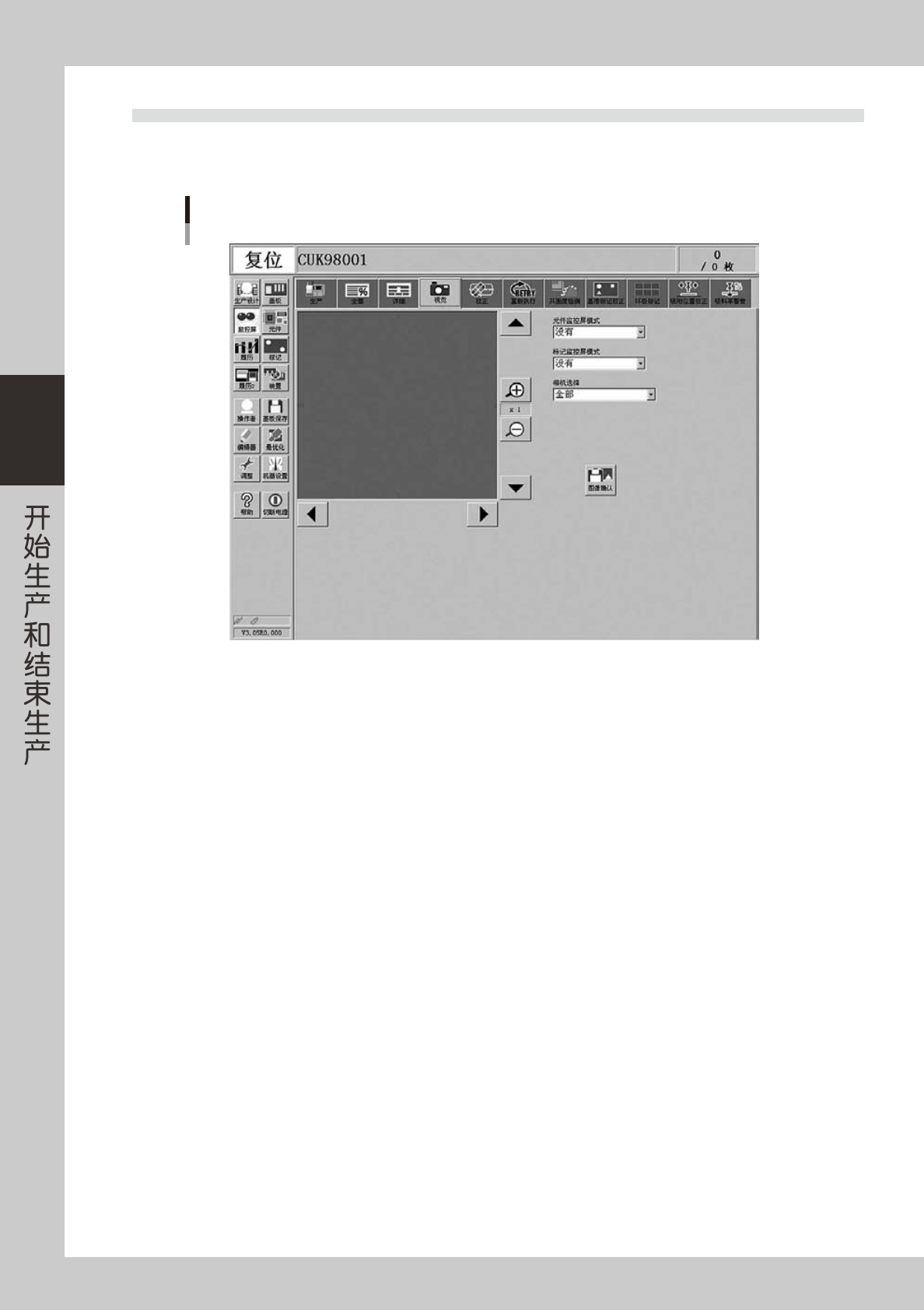

3.4 视觉
显示机器在自动运行中识别基板标记、坏板标记、元件等的图像。由多视觉相机识别元件时，因为是高速、连续地
识别，所以只显示最后识别的元件。
监控屏：视觉
26311-L1-00
· 扩 大 、 缩 小 按 钮
按扩大 ( ＋ ) 按钮，可将图像从 1 扩大至 16 倍。按缩小 ( － ) 按钮，可将图像缩小到 1/16。扩大时，原本光滑的元件边缘
部分变得象锯齿般粗糙，缩小时，可能会看到周围灰色部分。这只是图像显示的变化，并不是识别本身存在问题。
· 上下左右移动图像的按钮
画面右侧上下都有方向键，可以上下移动图像，画面下侧左右也有方向键，也可以左右移动图像。当画面不能容纳全部图像时，
可以用该按钮移动画面。
· 元 件 监 控 屏 模 式
识别元件时需设定监控屏模式，根据设定项目，在图像上显示数字，检测范围的线等识别结果。该监控屏模式在运行中
也可以变更。
「没有」
显示用相机摄得的图像。不显示数字等识别结果。
「识别结果」
显示 X、Y、R 方向的位置 ( 像素 )、检出的引脚数等识别结果信息。但是必须注意的是，由于元件的识别类型不同，显示的
项目也不相同。
「检出范围」
用线勾画出的元件检出范围。如果元件超出了检出范围便无法正确识别元件。此时，需确认吸附状态，修改元件数据。
「基准位置」
用十字光标显示检出的引脚、元件端面的基准位置。
「检出线」
在片状元件的上面、带引脚的元件的引脚上、显示出检出元件所用的检出线。检出线位置异常时，需调整元件识别参数。
「边缘位置」
十字光标显示在引脚或元件的边缘位置。
「最终位置」
十字光标显示在元件的中心位置。
3-15
3
· 标 记 监 控 屏 模 式
设置标记识别时的监控屏模式。根据设置的项目，在画面上显示数字、2 值图像等识别结果。该显示方式在运行过程中
也可以变更。
「没有」
显示用相机摄得的图像，但不显示数字等识别结果。
「识别结果」
显示检测到的标记中心位置的坐标（像素）等。
「2 值图像」
显示相机摄下的经 2 进制编码处理后的图像。
「多值图像」
显示相机摄下的经图像处理后的多值图像。
「跟踪结果」
用线勾画出通过识别得到的标记和背景的界限。
「基准圆」
从已检出的标记中心开始，勾画出设定数据直径的标记。( 只限特定的识别方式 )
「内外接圆」
从已检出的标记中心开始，勾画出内接圆和外接圆。( 只限特定的识别方式 )
「误差图像」
显示误差图像。( 只限特定的识别方式 )
「个别数据」
检出多个物体时，显示单个数据。( 只限特定的识别方式 )
· 图 像 确 认
可以根据机器各相机的识别图像，指定相机、贴装头进行确认。
3-16
3

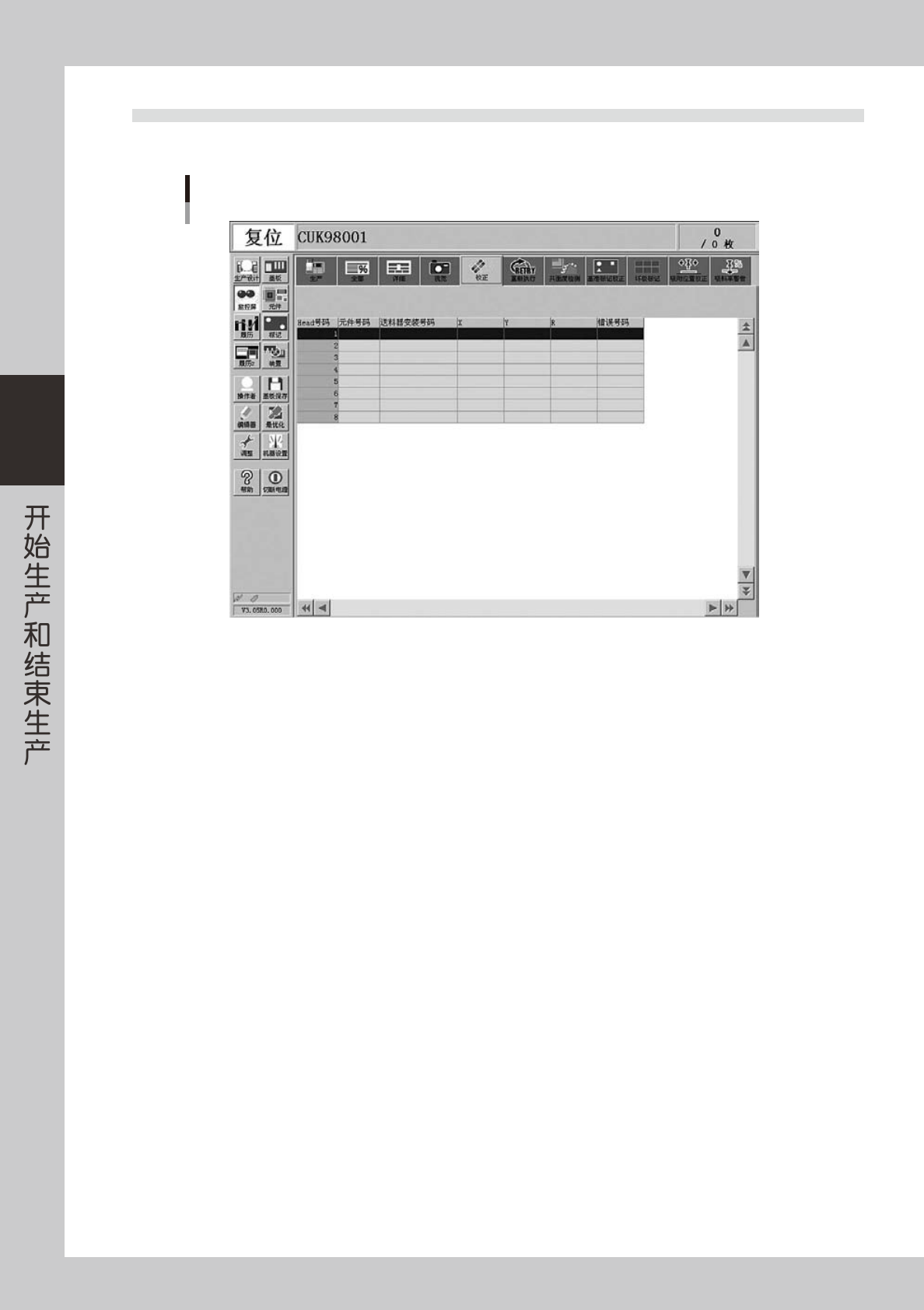

3.5 校正
以列表的形式显示机器自动运行中元件识别结果的校正量、错误号码等。
监控屏：校正
26312-L1-00
· H e a d 号 码
显示贴装头的号码。有几个贴装头最多就可以显示几个号码。显示从目前吸附开始的 1 个周期中使用的贴装头号码的识别结果，
但是在相机完成图像识别后才能显示。
· 元 件 号 码
显示该贴装头吸附、识别的元件号码。
· 送 料 器 安 装 号 码
显示该贴装头吸附、识别的元件的送料器号码。
· 校正量 X、Y、R
显示该贴装头识别的元件校正量。该数值表示从吸嘴的中心开始的位置的偏移量。
· 错 误 号 码
显示该 贴装头识别失 败时的错 误编号。
