2-44
2
4
将必要的料架全部插入正确的收纳柜层。
n
要点
‧

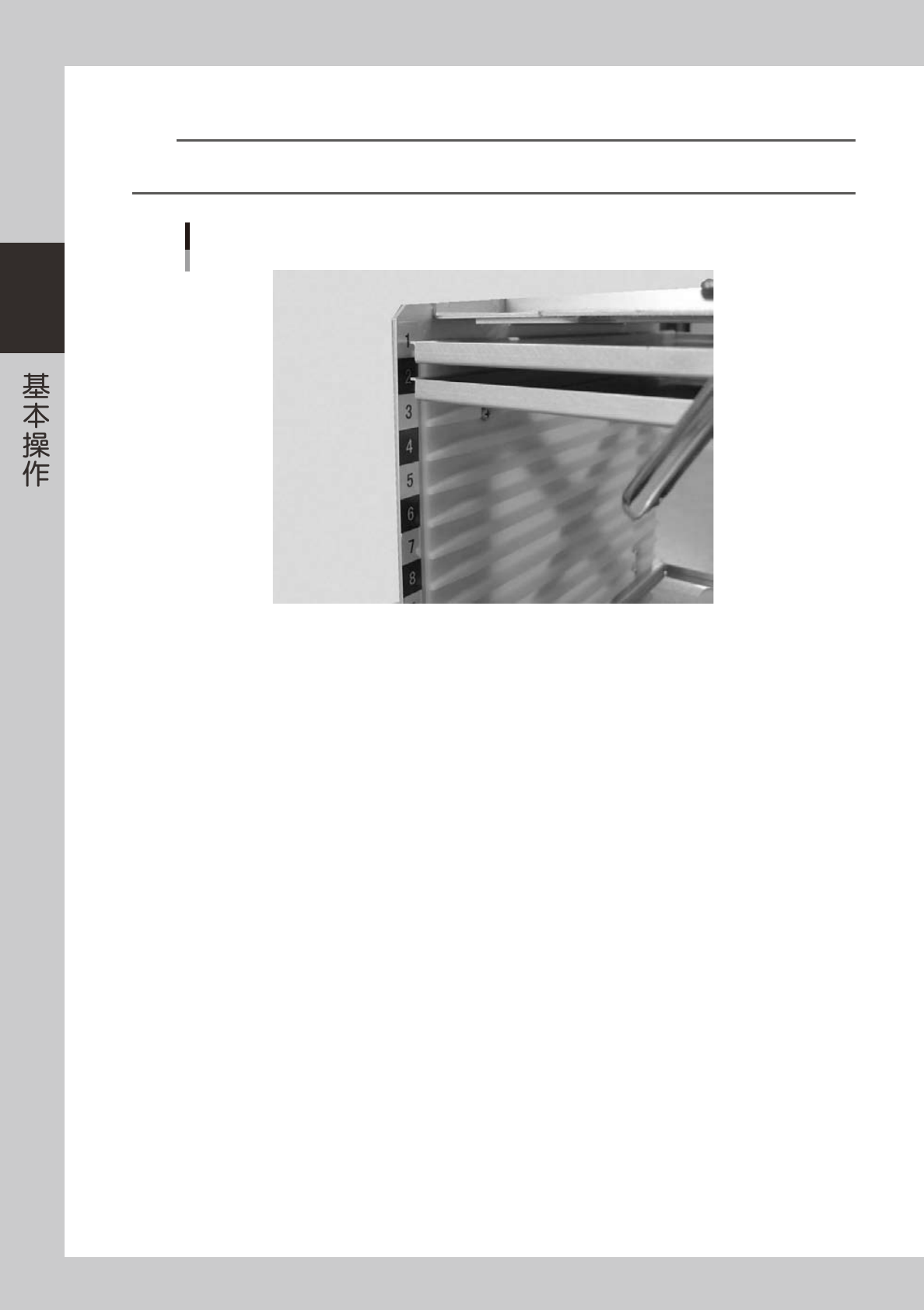

收纳柜两侧贴有指示层数的标贴，标贴上有黑银两色印刷的号码，以防止插入料架时插错柜层。
‧
将料架插入 [ 元件 ]-「托盘」信息的「料架号码开始／结束」参数中所设置的收纳柜层。
料架插入层的号码标贴
25222-L1-00
5
关闭料架挡板。
边按压锁杆，边关闭挡板。
2-45
2
4. 在运行中更换收纳柜或料架 ( 以 dYTF 为例 )
dYTF，即使在贴片机处于运行状态也可以进行收纳柜与料架的更换。可以在不影响贴片机运转率的情况下更换盘装元件。
（但，运行中正在使用的收纳柜无法更换。）
以下具体介绍收纳柜与料架的更换方法。
1

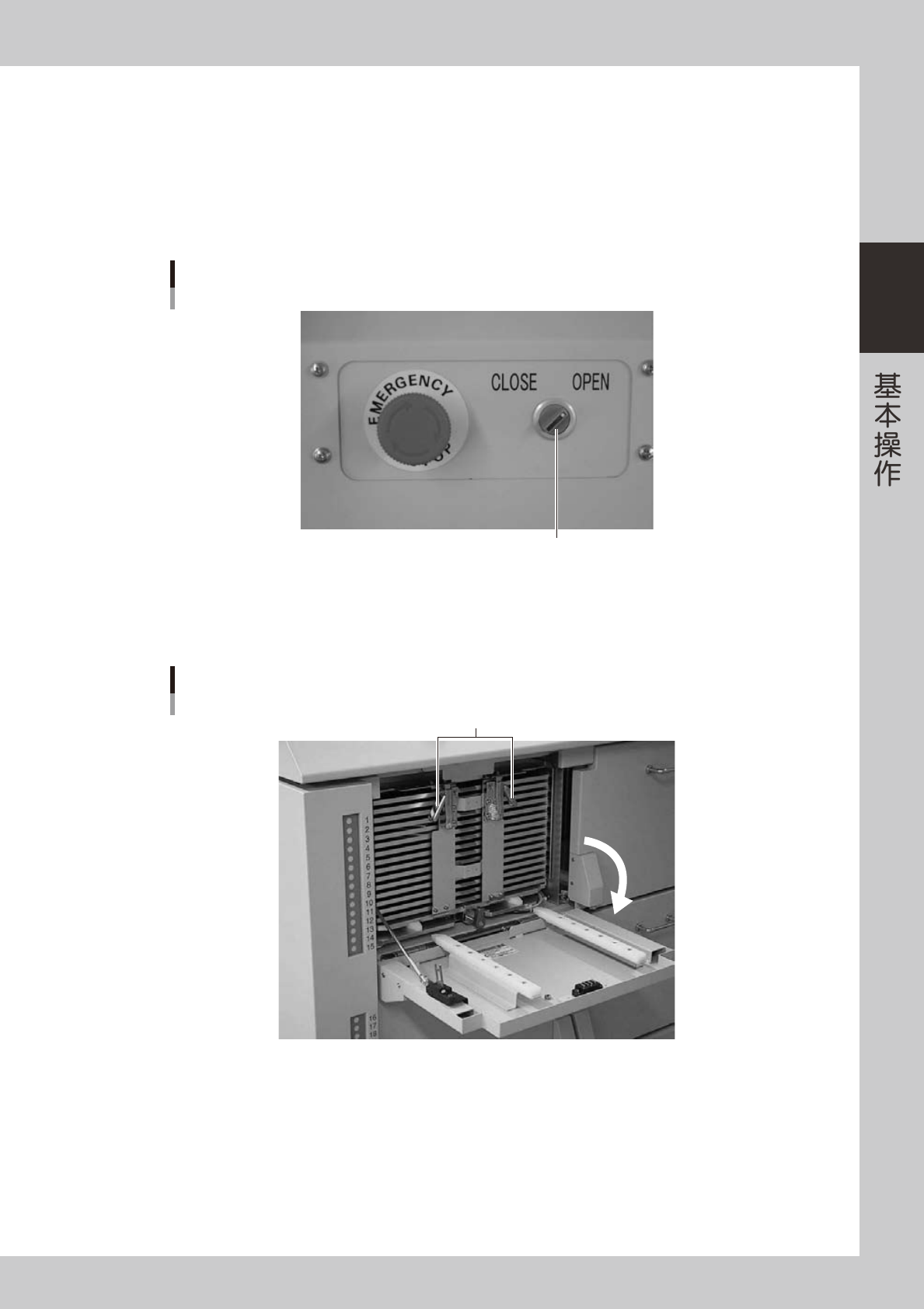

将要更换的收纳柜侧的柜门开关旋至「OPEN」。
收纳柜的锁定状态被解除，柜门开关的指示灯熄灭。
柜门开关
柜门开关
25223-L1-00
2
打开收纳柜的柜门。
将要更换的收纳柜门把手向下拉开，打开收纳柜门。
打开收纳柜门
锁杆
25224-L1-00
3
更换料架。（只更换料架时）
更换整个收纳柜时，直接进入 Step4。
1. 打开料架挡板。
边按压锁杆，边将料架挡板向下拉开。
2. 更换料架。
3. 将料架挡板还原。
2-46
2
4
解除收纳柜固定夹的锁定状态。
拉住收纳柜固定夹并向左旋转，解除锁定状态。
收纳柜固定夹
向左旋转收纳柜固定夹解除锁定状态
25225-L1-00
5
将整个收纳柜拉出。
捏住把手笔直拉出收纳柜。
拉出收纳柜
导轨
25226-L1-00
