1-24 1 ■配备有吸嘴交换站 ( 选配 ) 时 使用吸嘴交换站 ( 选配 )，并将所有的吸嘴都设置为可以自动交换时，按如下操作执行排气清洁。 1 打开 [ 装置 ]-「Head」选项卡。 2 按 [ 清扫排气 ] 按钮。 显示「吸嘴吸嘴轴排气执行的确认」对话框。 要对吸嘴与吸嘴轴执行排气清洁时，按［是］按钮进入下一步 (Step)。如不执行排气清洁，则按［取消］ 按钮。 吸嘴轴排气 使用吸嘴交换站（选配装置） 26103-L1-0…
1-23
1
5

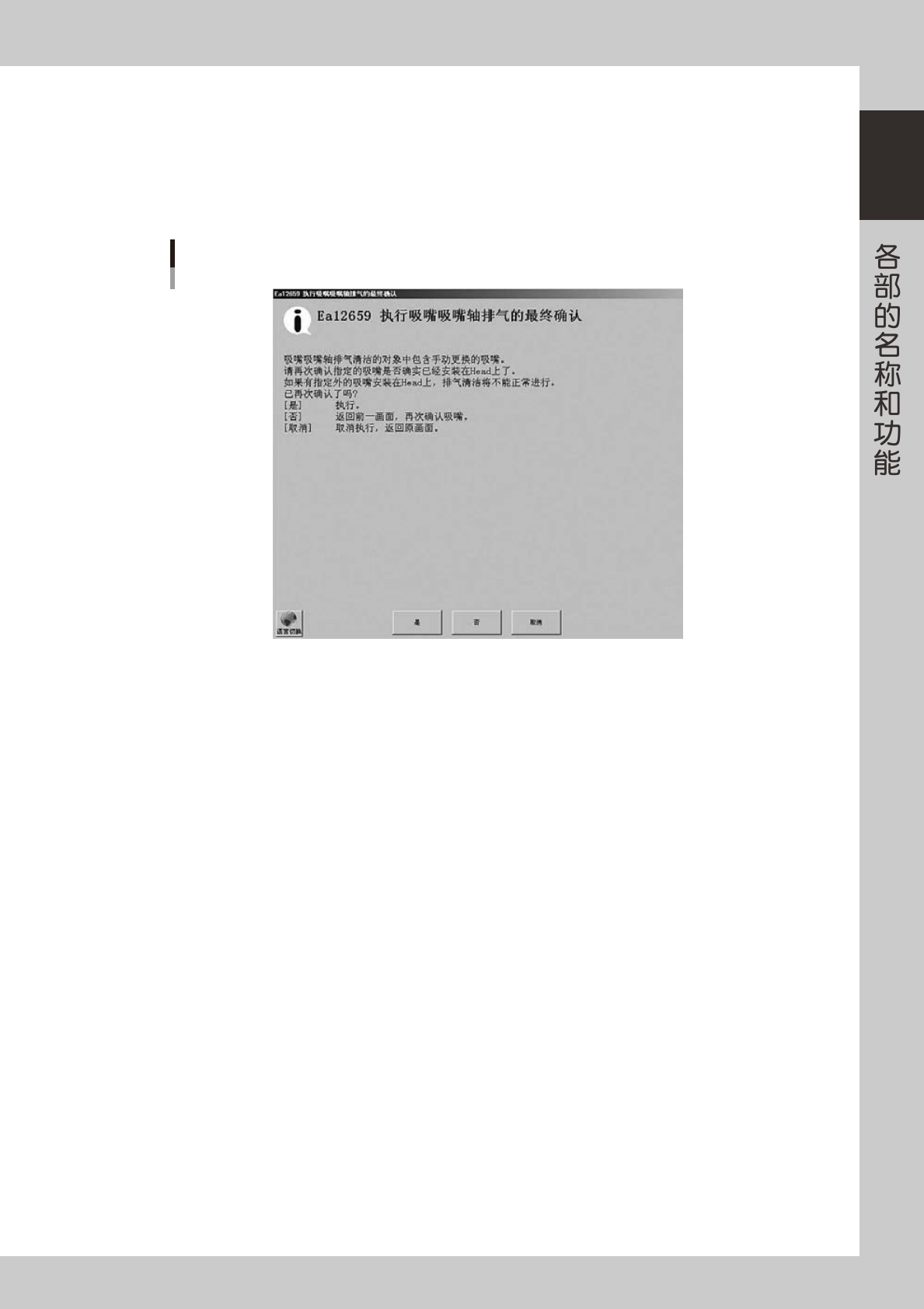

显示「执行吸嘴吸嘴轴排气的最终确认」对话框。
确认对话框的内容，按相应按钮。
[ 是 ] ：对对象吸嘴执行排气清洁。
[ 否 ] ：返回「与手动更换的吸嘴进行实物对照」对话框。
[ 取消 ] ：不执行排气清洁，关闭画面，返回 [ 装置 ]-「Head」画面。
「执行吸嘴吸嘴轴排气的最终确认」对话框
22102-L1-00
1-24
1
■配备有吸嘴交换站 ( 选配 ) 时
使用吸嘴交换站 ( 选配 )，并将所有的吸嘴都设置为可以自动交换时，按如下操作执行排气清洁。
1
打开 [ 装置 ]-「Head」选项卡。
2
按 [ 清扫排气 ] 按钮。

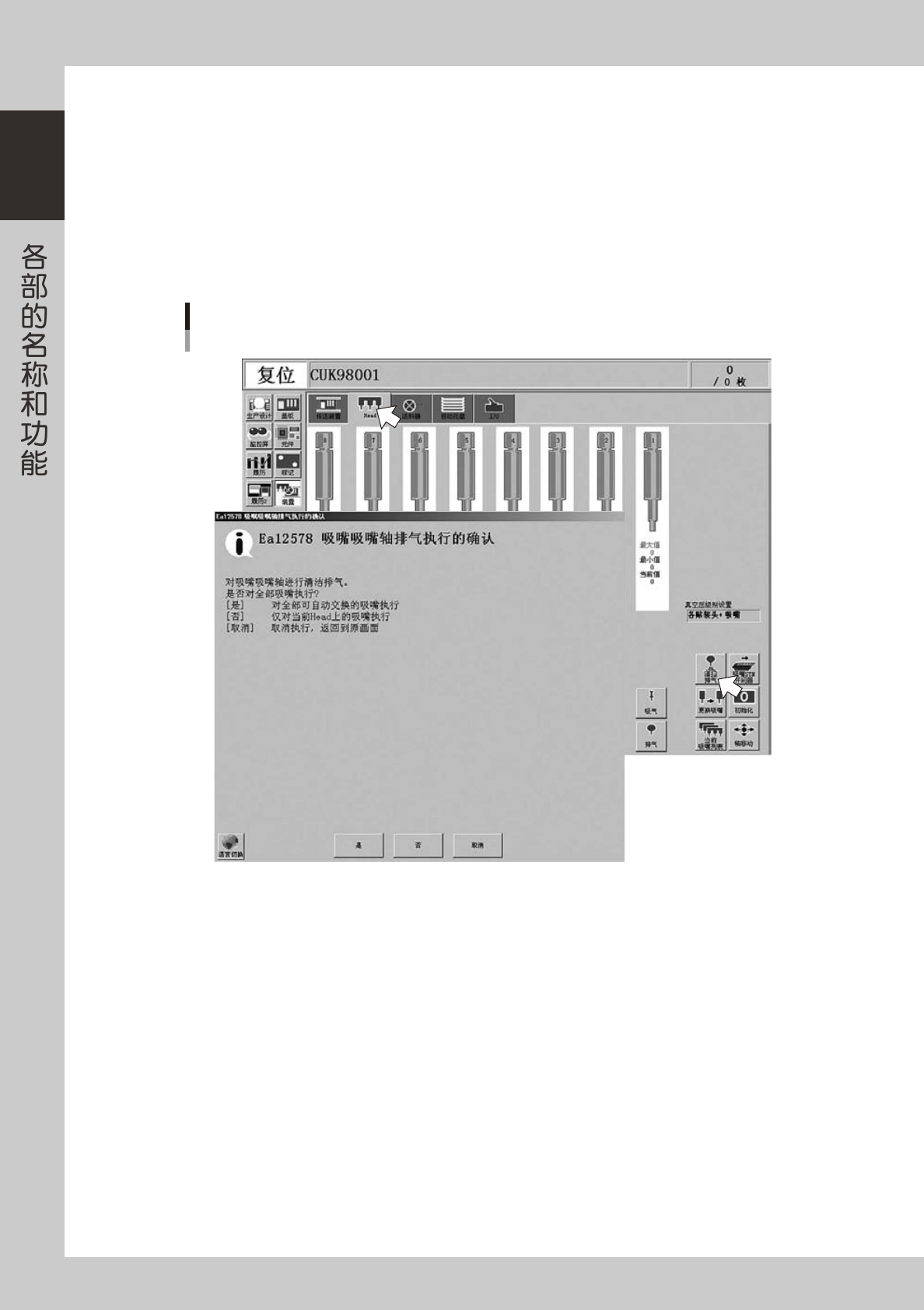

显示「吸嘴吸嘴轴排气执行的确认」对话框。
要对吸嘴与吸嘴轴执行排气清洁时，按［是］按钮进入下一步 (Step)。如不执行排气清洁，则按［取消］
按钮。
吸嘴轴排气
使用吸嘴交换站（选配装置）
26103-L1-00
1-25
1
3

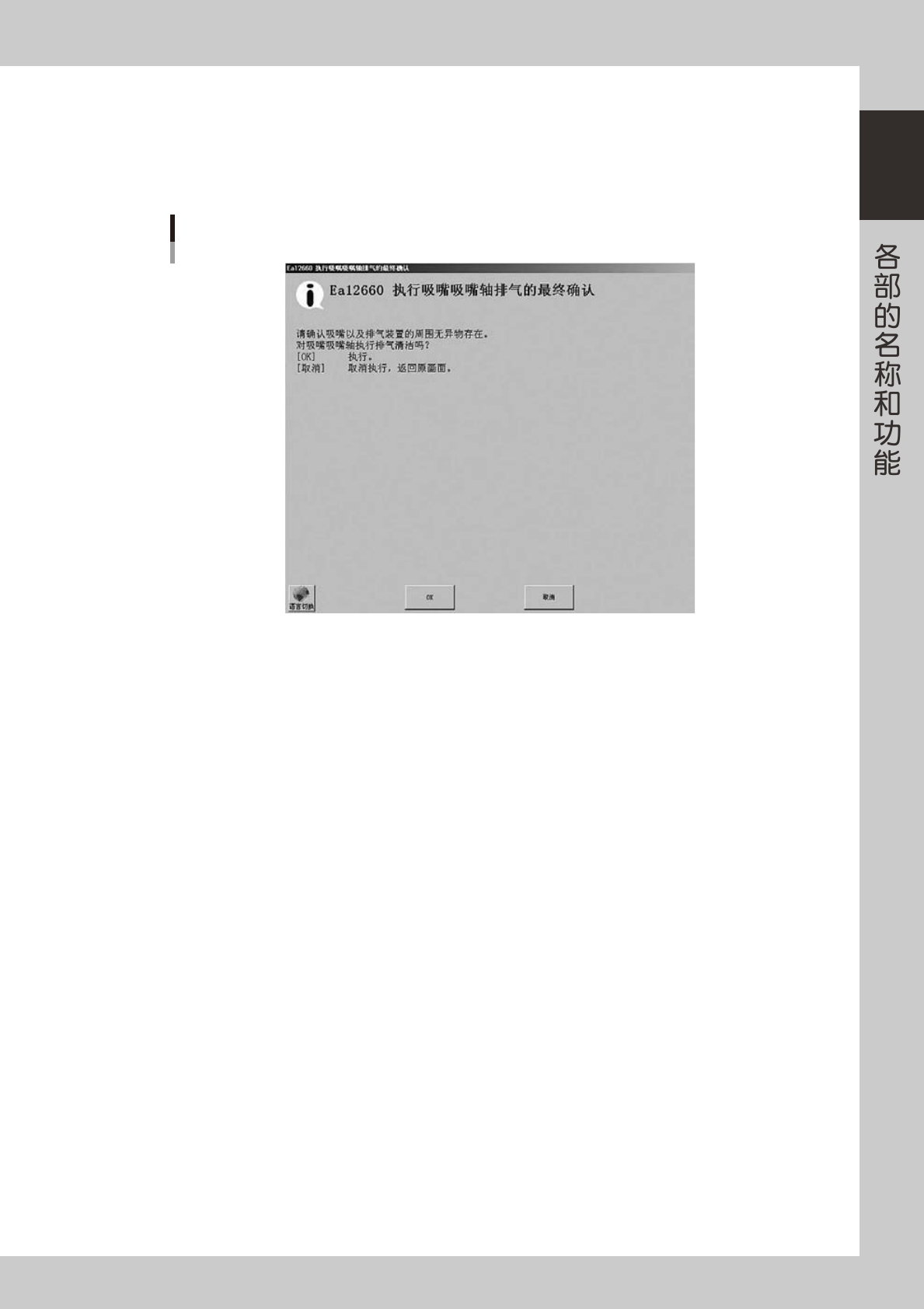

显示「执行吸嘴吸嘴轴排气的最终确认」对话框。
确认对话框的内容，按相应的按钮。
[OK] ：执行排气清洁。
[ 取消 ] ：不执行排气清洁，关闭画面，返回 [ 装置 ]-「Head」画面。
「执行吸嘴吸嘴轴排气的最终确认」对话框
26104-L1-00
■安全检查功能
排气清洁吸嘴轴的功能中，还附带下列安全检查功能。
· 对排气清洁吸嘴轴作业提出中断警告
实施排气清洁吸嘴轴的过程中，如果因紧急停机和联锁等原因迫使机器停机，贴装头会立即上升，这时还持续排气的话，可
能会导致吸嘴脱落的现象发生。
因此，实施排气清洁吸嘴轴的过程中，如果停止了机器运行，会出现「确认排气清洁吸嘴轴」的对话框。
· 对检测吸嘴被抛弃的传感器实施检查
排气清洁吸嘴功能由高压排气实施清洁，因此实施过程中一旦停止运行，吸嘴可能从贴装头脱落。如果吸嘴从贴装头脱落，
机器任其置于排气站继续自动运行，脱落的吸嘴可能与其他贴装头、多重精度校正装置发生碰撞，影响运行。因此，在排气
站装配了检测吸嘴被抛弃的传感器，机器始终监视着传感器的动向。
除了实施排气清洁吸嘴轴的过程中，贴装头下降而遮住传感器以外，一旦传感器被遮住，立即就会发生「联锁错误」，机器
呈联锁状态而无法动作。
