2-19 2 3. 开机和关机 开机和关机，必须按照操作画面的指令进行，基本的操作流程如下图所示。 实施原点位置移动 将机器的电源开关旋至ON 进行作业前的点检 开机和关机 实施返回原点 按[切断电源]按钮 程序被调运后显示 返回原点的画面 显示原点位置移动画面 显示关机画面 按紧急停机按钮 将机器的电源开关旋至OFF 指定操作人员 生产(运行) 显示生产设计画面 生产结束 25201-L1-00
2-18
2

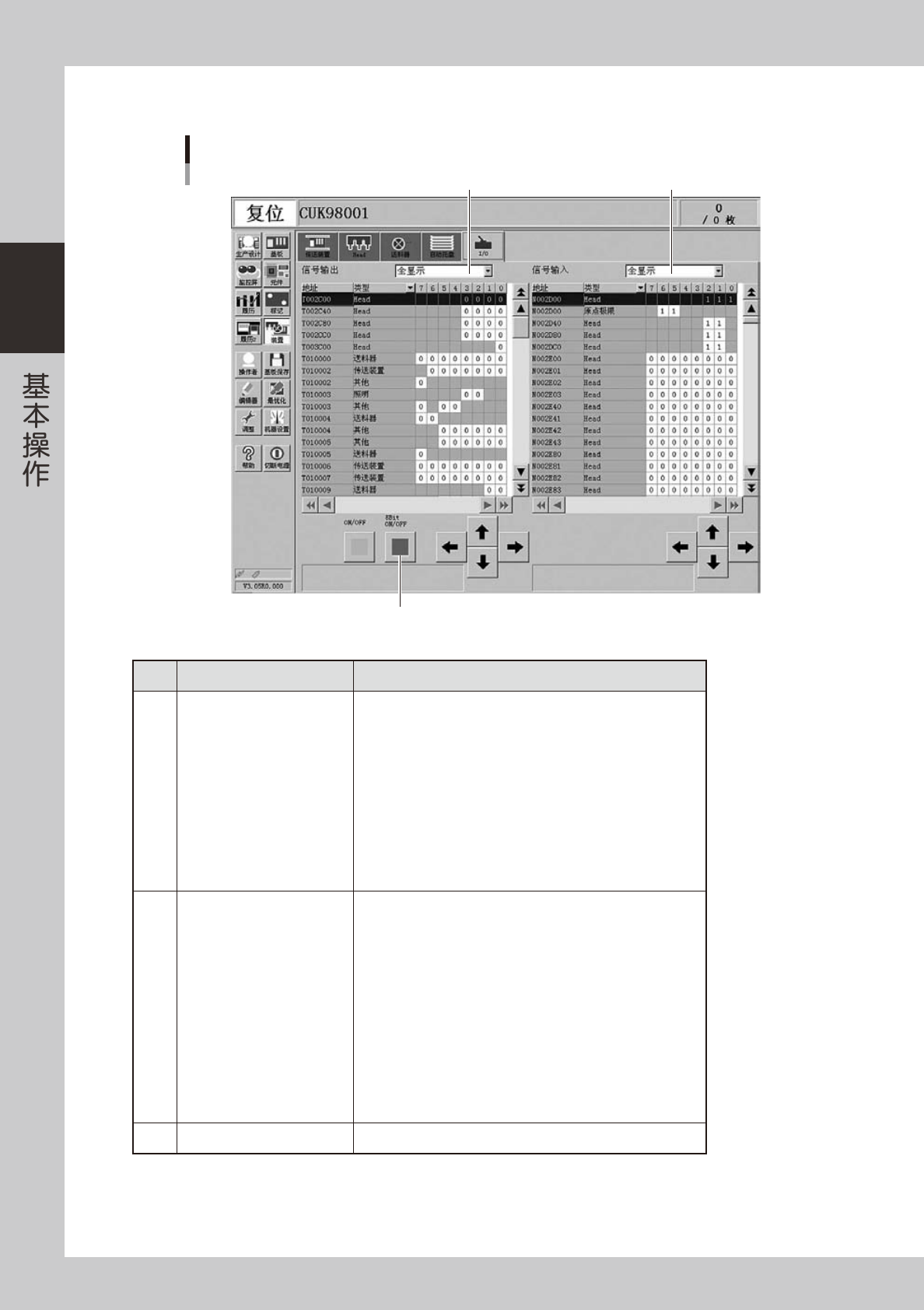

■I/O 手动操作
「装置」－「I/O」画面
1
2
3
26212-L1-00
按钮名称 功能
1 信号输出侧显示区切换按钮
切换信号输出侧的显示区。
‧送料器
‧吸嘴交换站
‧
托盘交换器
‧照明
‧传送装置
‧Head
‧
蜂窝状托盘
‧
BSTA( 排气站 )
‧ATS
‧
YTF
‧其他
2 信号输入侧显示区切换按钮
切换信号输入侧的显示区。
‧联锁
‧原点极限
‧ATS
‧
废弃站
‧送料器
‧吸嘴交换站
‧传送装置
‧照明
‧Head
‧
蜂窝状托盘
‧
预备
‧
YTF
‧其他
3 切换 ON/OFF 使光标选中位置的阀 ON/OFF。
2-19
2
3.开机和关机
开机和关机，必须按照操作画面的指令进行，基本的操作流程如下图所示。
实施原点位置移动
将机器的电源开关旋至ON
进行作业前的点检
开机和关机
实施返回原点
按[切断电源]按钮
程序被调运后显示
返回原点的画面
显示原点位置移动画面
显示关机画面
按紧急停机按钮
将机器的电源开关旋至OFF
指定操作人员
生产(运行)
显示生产设计画面
生产结束
25201-L1-00
2-20
2
3.1 作业前的点检
e
接通电源之前，必须确认下列内容。
w
警告
点检作业必须在按下紧急停机按钮的状态下进行。
■ 作业前点检一览表
点检部位 点检重点
气压 贴片机正面左下方的气压表上段值显示为 0.55Mpa。
电源 贴片机正面右下方的电源箱中连接着指定的电源。
安全机盖 关闭状态。
送料器
送料器架已牢牢固定，没有发生任何松动迹象。
送料器上没有异物。
传送装置 传送装置上没有异物。传送装置下方的顶针装置等没有被夹住。
贴装头 吸嘴的安装状态正常。
吸嘴 吸嘴没有缺损、黏附锡膏、回弹不良的现象。
一次性换料车（选配）
送料器架上没有异物。一次性换料车的送料器架上已牢牢固定了装有元件的
送料器，并且没有附带芯片元件或尘屑等。
外部供给装置（选配）
(dYTF、wATS、sATS)
料架台上没有料架。
收纳柜已关闭。
收纳柜中的料架没有向料架台方向弹出。
柜门开关已置于「CLOSE」。（sATS 已置于「RUN」）
QFP 废弃站（选配） 已牢牢固定在送料器架上，并且没有附带芯片元件或尘屑等。
w
警告
指示灯是表示贴片机运行状态的重要部分。机器运行中指示灯呈绿色 ; 出错警告或联锁启动时指示灯呈黄色 ; 机器为紧急停机状态
时指示灯呈红色。指示灯呈绿色状态时，严禁进入贴装头的可动范围内。
