2-17
2

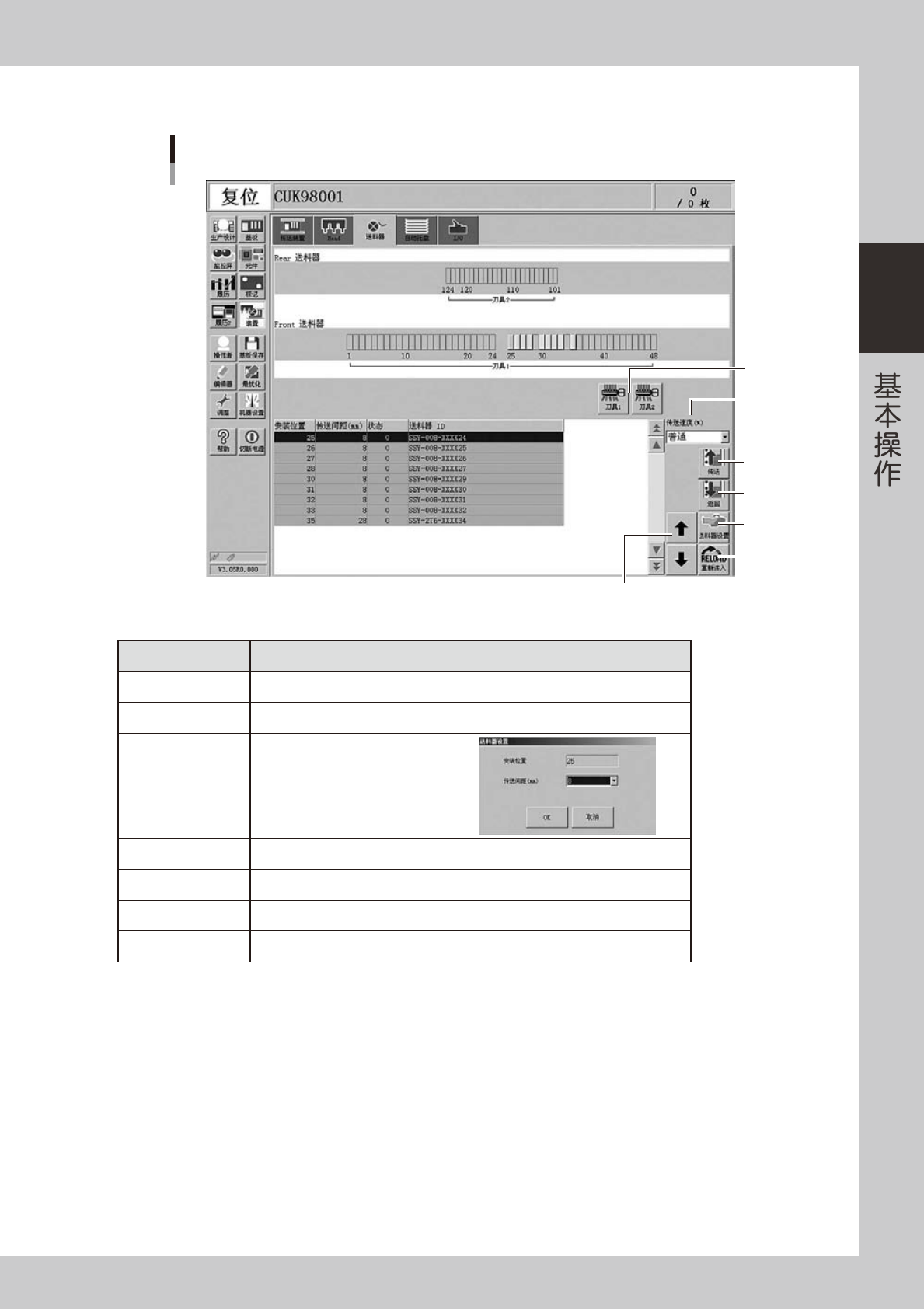

■送料器手动操作
「装置」－「送料器」画面
1
4
2
3
5
6
7
26210-L1-00
按钮名称 功能
1 传送 按一次此按钮，按照设置的间距向前传送一个间距的料带。
2 返回 按一次此按钮，按照设置的间距向后退回一个间距的料带。
3 送料器设置
传送间距可以根据规格在 2
～
56mm 的
范围内选择。
内存更新为此处所设置的间距。
4 传送速度 (%) 传送速度可从下拉框中在普通
～
90、80、10...% 的范围内选择。
5 重新读入 清除送料器的状态 ( 内存 )，重新读入。
6 上下箭头 上下移动项目，上下移动位置，上下移动光标。
7 切带机 控制切带机（选配）的开／关。
2-18
2
■I/O 手动操作
「装置」－「I/O」画面
1
2
3
26212-L1-00
按钮名称 功能
1 信号输出侧显示区切换按钮
切换信号输出侧的显示区。
‧送料器
‧吸嘴交换站
‧
托盘交换器
‧照明
‧传送装置
‧Head
‧
蜂窝状托盘
‧
BSTA( 排气站 )
‧ATS
‧
YTF
‧其他
2 信号输入侧显示区切换按钮
切换信号输入侧的显示区。
‧联锁
‧原点极限
‧ATS
‧
废弃站
‧送料器
‧吸嘴交换站
‧传送装置
‧照明
‧Head
‧
蜂窝状托盘
‧
预备
‧
YTF
‧其他
3 切换 ON/OFF 使光标选中位置的阀 ON/OFF。
2-19
2
3.开机和关机
开机和关机，必须按照操作画面的指令进行，基本的操作流程如下图所示。
实施原点位置移动
将机器的电源开关旋至ON
进行作业前的点检
开机和关机
实施返回原点
按[切断电源]按钮
程序被调运后显示
返回原点的画面
显示原点位置移动画面
显示关机画面
按紧急停机按钮
将机器的电源开关旋至OFF
指定操作人员
生产(运行)
显示生产设计画面
生产结束
25201-L1-00
