3.5 校正
以列表的形式显示机器自动运行中元件识别结果的校正量、错误号码等。
监控屏：校正
26312-L1-00
· H e a d 号 码
显示贴装头的号码。有几个贴装头最多就可以显示几个号码。显示从目前吸附开始的 1 个周期中使用的贴装头号码的识别结果，
但是在相机完成图像识别后才能显示。
· 元 件 号 码
显示该贴装头吸附、识别的元件号码。
· 送 料 器 安 装 号 码
显示该贴装头吸附、识别的元件的送料器号码。
· 校正量 X、Y、R
显示该贴装头识别的元件校正量。该数值表示从吸嘴的中心开始的位置的偏移量。
· 错 误 号 码
显示该 贴装头识别失 败时的错 误编号。
3-17
3
3.6 RETRY( 重新执行 )
显示过去发生的 100 个错误履历。
监控屏：重新执行
26313-L1-00
3-18
3
3.7 基准标记
显示「基板、拼块」、「局部」、「点」等基准标记的识别结果。

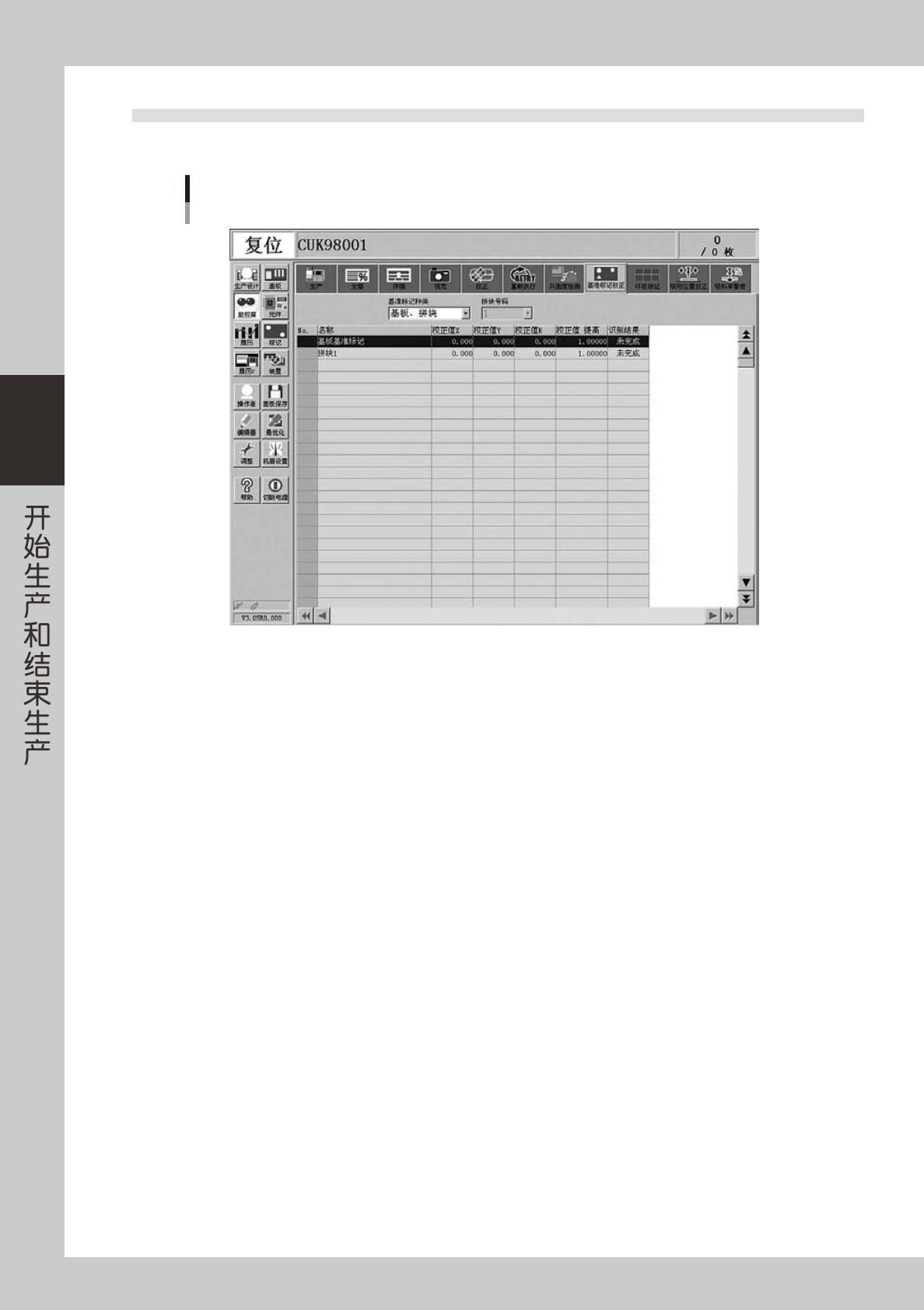

监控屏
基准标记校正
26314-L1-00
· 校正值 X、Y、R
用“＋”和“－”号显示识别结果与基板程序输入值的比较。
· 校 正 值 提 高
显示根据校正值 X、Y、R 计算而来的基板伸展率。
· 识 别 结 果
显示「成功」或「未完成」。只要标记识别动作成功，「未完成」会变更为「成功」。
