1-4
1
2.2 操作面板按钮
操作面板按钮配备在主机的正面和背面 ( 背面的为选配 )，频繁使用的指令可以在操作面板上执行。打开
各按钮 (ON) 时，按钮呈亮灯状态。
操作面板按钮
25102-L1-00
■ 操作面板按钮的功能和状态
按钮名称 用途 灯灭 灯亮
ACTIVE
使该面板上的其它按钮有效。前后均有面板
按钮的贴片机，不能同时使用该按钮。
·启动机器后
·其他面板有操作权
·有操作权
READY
解除紧急停机、使伺服呈启动 (ON) 状态。 ·SERVOOFF( 马达动力关闭 ) ·SERVOON( 马达动力启动 )
RESET
停止运行、返回基板生产的准备状态。 ·通常运行时、停止时 ·RESET 完成时
START
根据基板程序进行元件的贴装。 ·停止时
·通常运行时
[闪烁]
暂停、分段运行时
STOP
中断机器运行。
( 用 START 按钮重新启动机器。)
·通常运行时 ·发生错误时
ERROR CLEAR
清除出错时的报警蜂鸣和报警画面。 ·通常运行时 ·发生错误时
EMERGENCY
STOP
按此按钮，机器呈紧急停机状态。要解除时
则向右旋转。
n
要点
[ACTIVE] 按钮配备在主机的前后两处，不能同时打开两处按钮。[READY][START][ERROR CLEAR] 和 [RESET] 按钮，只有在
同一面板的 [ACTIVE] 按钮呈 ON 状态下才有效。( 但是 [STOP] 按钮在任何状态都可以使用。)
键盘只有在正面面板的 [ACTIVE] 按钮呈 ON 状态时才有效。
1-5
1
3.贴装头部
贴装头部安装在机器的 XY 轴上 , 进行元件的吸附和贴装。以下具体介绍贴装头部的构成和吸嘴的种类。
贴装头部
拆除机盖后的状态
基准标记识别相机
侧面视觉相机用
照明装置(选配)
8连多功能
贴装头
移动贴装头
用的把手
侧面视觉相机
(X轴固定)
吸嘴识别传感器
25115-L1-00
3.1 吸附·贴装元件的贴装头
3.1.1 FNC 型 8 连多功能贴装头
FNC 型 8 连多功能贴装头配备有 8 个可以吸附、贴装元件的贴装头。
面对贴片机正面 , 从右至左分别排列着 1 〜 8 号贴装头。各贴装头配备的吸嘴间距为 16mm, 与 SS 送料器台的
安装孔的间距相同。
FNC 型 8 连多功能贴装头的 2、4、6、8 号贴装头，具有飞行式交换吸嘴 (FNC) 的功能，即贴装头在移动中完成
吸嘴的交换。
8号贴装头 1号贴装头
8连多功能贴装头
FNC型
25105-L1-00
1-6
1

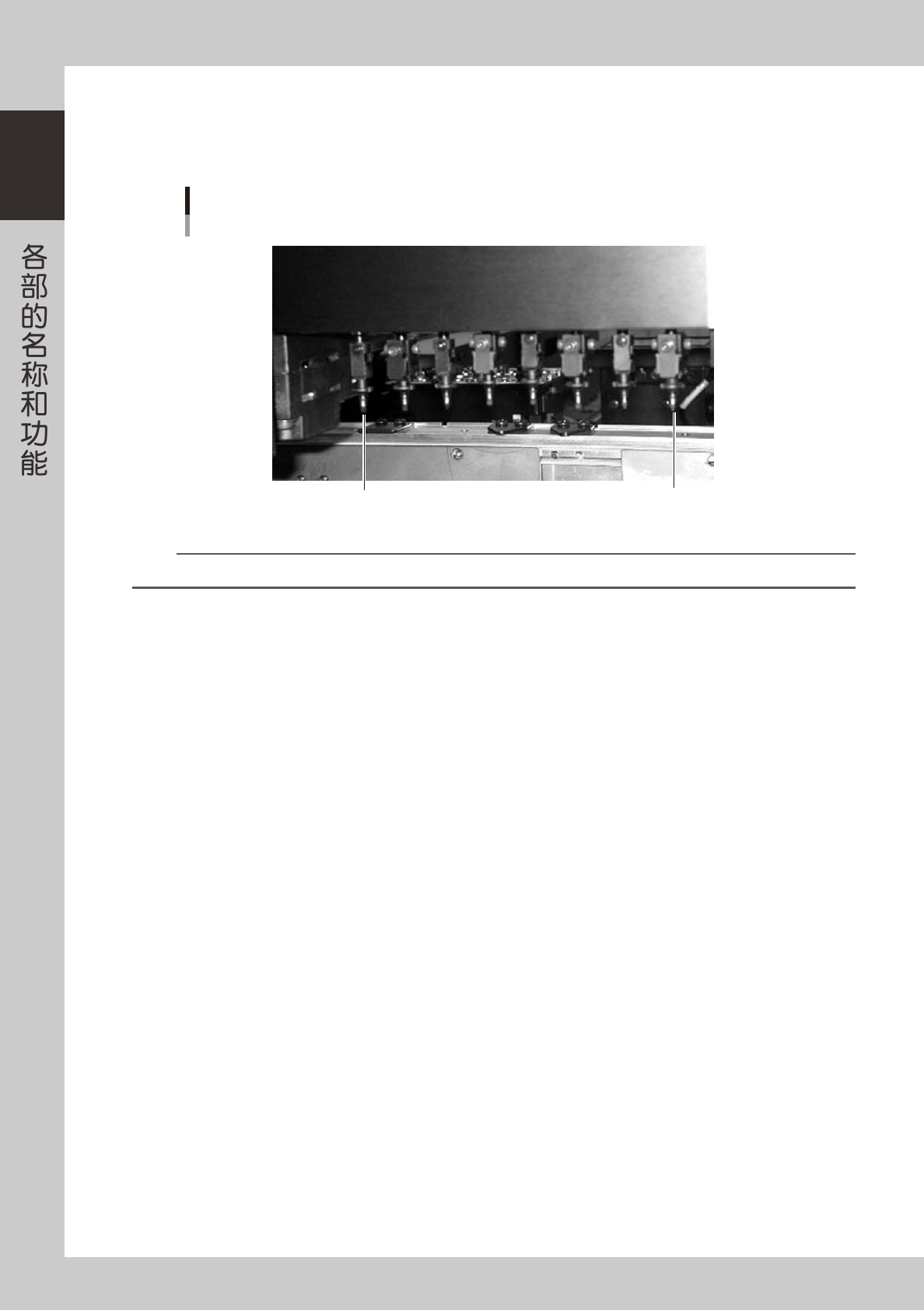

3.1.2 SF 型 8 连多功能贴装头
SF 型 8 连多功能贴装头与 FNC 型一样，也配备有 8 个可以吸附、贴装元件的贴装头。面对贴片机正面，从右至左
分别排列着 1 〜 8 号贴装头。各贴装头配备的吸嘴间距为 16mm, 与 SS 送料器台的安装孔的间距相同。
8号贴装头
1号贴装头
8连多功能贴装头
SF型
25106-L1-00
n
要点
上述贴装头中，1、3、5、7 号贴装头采用了滚轮锁定式钳状结构以加强对吸嘴的夹持。
