3-8 3 3 . 生 产 中 的 监 控 屏 显 示 在生产运行过程 中要确认运行状 态时 ，按 ［监 控屏 ］按钮 。选择 「全部」 、 「详细 」 、 「视觉 」 、 「校正」 、 「重新执 行 」 等选项卡确认 贴装中的信息。 3. 1 生产 该 画 面在 机 器 配 置 图上 显 示目前生 产机 器 的 状 态 等即 时信息 。 机器出现 任何错误时 ，打开 此画面 ，即可确认发生的错误 、作业指示及 警告等状态 。可大…
3-7
3
4
确认对话框显示后，按[是]按钮。
按[是]按钮
结束生产的确认对话框
26307-L1-00
5
实施向原点位置的移动。
原点移动对话框显示后，按 [OK] 按钮。
6
切断电源的确认对话框显示后，按 [OK] 按钮。
e
7
按紧急停机按钮。
紧急停机对话框显示后，按紧急停机按钮，再按 [OK] 按钮。
8
将机器的电源开关旋至 OFF。
允许关闭电源的画面显示后，将机器主机右下方的电源开关向左旋至 OFF。
c
注意
无视操作顺序，强制关闭电源开关是导致程序和机器受损的原因。
3-8
3
3.生产中的监控屏显示
在生产运行过程中要确认运行状态时，按［监控屏］按钮。选择「全部」、「详细」、「视觉」、「校正」、「重新执行」
等选项卡确认贴装中的信息。
3.1 生产
该画面在机器配置图上显示目前生产机器的状态等即时信息。
机器出现任何错误时，打开此画面，即可确认发生的错误、作业指示及警告等状态。可大致区分错误发生的地方是
贴装工作台、送料器，还是传送部，以不同颜色在机器配置图上显示出现错误的部位，便于一目了然。

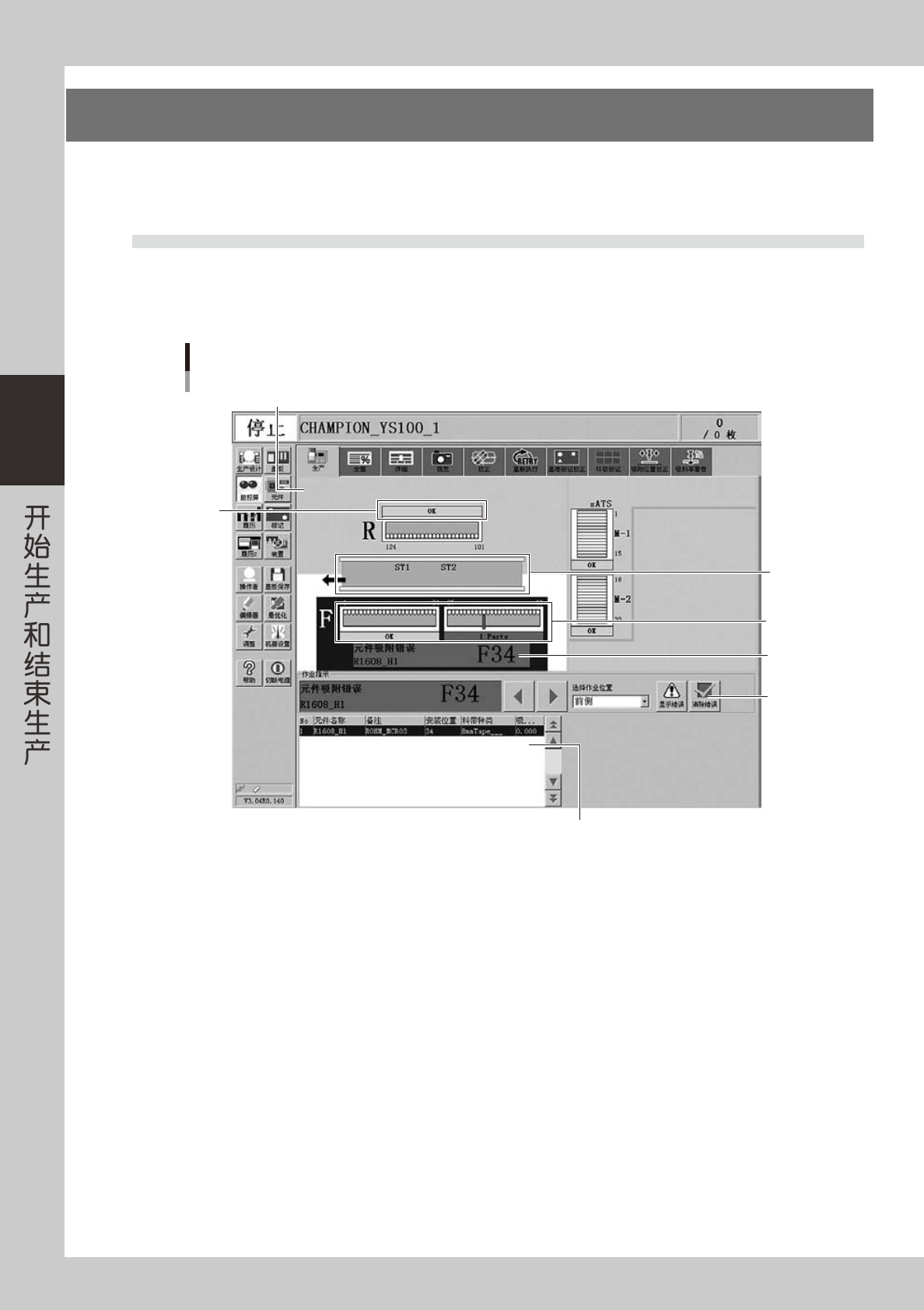

监控屏：生产
1
2
4
3
5
机器后侧添加背景色显示
6
26308-L1-00
1. 传送状态显示区域
发生有关传送的错误、作业指示及警告时，在专用的显示区域显示传送状态。
危险检测传感器有感应时，出现错误的基板以半透明的红色显示。
基板固定位置或基板待机位置的传感器有感应时，基板固定位置或基板待机位置上的基板以半透明的绿色显示。
2. 送料器状态显示区域
参考目前生产基板的「元件信息」－「送料器安装位置」，在登录了元件的送料器安装位置显示送料器。未登录元件的送料器
安装位置不显示。
3. 送料器架状态显示区域
正在使用的送料器没有出现错误、作业指示及警告时，显示为「OK」。
正在使用的送料器出现错误、作业指示及警告时，显示为「nParts(n 为发生数 )」。
4. 贴装工作台状态显示区域
在各贴装工作台分别设有该区域。特定贴装工作台出现错误、作业指示及警告时，在相应的贴装工作台专用显示区域显示。
同一贴装工作台出现多个错误、作业指示及警告时，显示最优先的项目。
未发生错误、作业指示及警告时则不显示。
3-9
3
5. 作业指示信息显示区域
· 选 择 作 业 位 置
出现错误、作业指示及警告时，从下拉式菜单框中选择未清除错误的位置。在下拉式菜单框中只显示需要进行作业的位置。
参考
通过点击配置图上出现错误的区域，也可以选择作业位置。但对未出现错误、作业指示及警告的区域，即使点击也不能选择作业位置。
· 作 业 指 示
对「选择作业位置」中所选作业位置的未清除的错误、作业指示及警告，以信息显示的形式提示接下来必须执行的作业。
出现多个错误时，按作业项目的优先程度依次显示。
按左右箭头按钮，可切换至其他作业指示信息。
［显示错误］按钮
按此按钮，显示「作业指示」中所出现的错误、作业指示及警告的详细内容，和提示解决方法的错误信息对话框。
［清除错误］按钮
「作业指示」中出现的错误、作业指示及警告等的恢复作业完成后，按此按钮。
按此按钮后，会视为所对应作业指示信息的内容已恢复，可以重新开始自动运行。
但仍有未恢复的作业（除警告外）时，无法重新开始自动运行。
5. 使用元件详细显示区域
显示目前生产程序中所用元件的基本信息。出现错误的数据由不同颜色显示。
参考
整个机器出现错误时，整个区域的背景以蓝色显示。
