3-16 3 3.5 校 正 以列表的形 式显示机器 自动 运行中 元件 识别结果的校正量 、错误号码等 。 监控屏：校正 26312-L1-00 · H e a d 号 码 显示贴装头 的号码 。有几 个贴 装头最多 就可 以显示几 个号码 。显示从 目 前吸附开 始的 1 个 周期 中使用的 贴装头号码的识别结 果 ， 但是在相机完成图像 识 别后才能显示 。 · 元 件 号 码 显示该贴装 头吸附 、识别的元 件号 码。 ·…
3-15
3
· 标 记 监 控 屏 模 式
设置标记识别时的监控屏模式。根据设置的项目，在画面上显示数字、2 值图像等识别结果。该显示方式在运行过程中
也可以变更。
「没有」
显示用相机摄得的图像，但不显示数字等识别结果。
「识别结果」
显示检测到的标记中心位置的坐标（像素）等。
「2 值图像」
显示相机摄下的经 2 进制编码处理后的图像。
「多值图像」
显示相机摄下的经图像处理后的多值图像。
「跟踪结果」
用线勾画出通过识别得到的标记和背景的界限。
「基准圆」
从已检出的标记中心开始，勾画出设定数据直径的标记。( 只限特定的识别方式 )
「内外接圆」
从已检出的标记中心开始，勾画出内接圆和外接圆。( 只限特定的识别方式 )
「误差图像」
显示误差图像。( 只限特定的识别方式 )
「个别数据」
检出多个物体时，显示单个数据。( 只限特定的识别方式 )
· 图 像 确 认
可以根据机器各相机的识别图像，指定相机、贴装头进行确认。
3-16
3
3.5 校正
以列表的形式显示机器自动运行中元件识别结果的校正量、错误号码等。

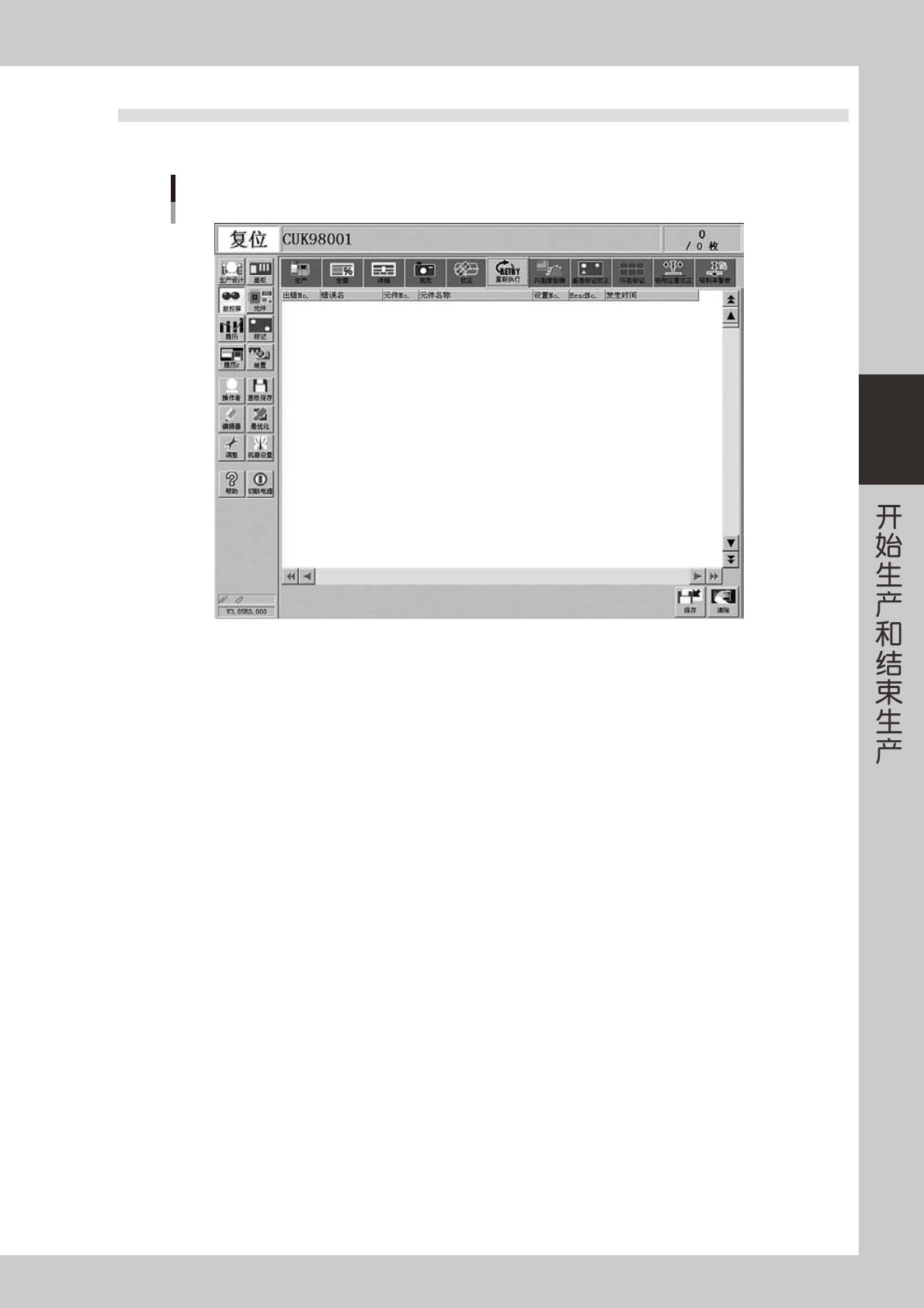

监控屏：校正
26312-L1-00
· H e a d 号 码
显示贴装头的号码。有几个贴装头最多就可以显示几个号码。显示从目前吸附开始的 1 个周期中使用的贴装头号码的识别结果，
但是在相机完成图像识别后才能显示。
· 元 件 号 码
显示该贴装头吸附、识别的元件号码。
· 送 料 器 安 装 号 码
显示该贴装头吸附、识别的元件的送料器号码。
· 校正量 X、Y、R
显示该贴装头识别的元件校正量。该数值表示从吸嘴的中心开始的位置的偏移量。
· 错 误 号 码
显示该 贴装头识别失 败时的错 误编号。
3-17
3
3.6 RETRY( 重新执行 )
显示过去发生的 100 个错误履历。
监控屏：重新执行
26313-L1-00
